ZS3-4 クラスタ化から混在型ディスクシェルフ (HBA 2 基)
次の図は、HBA 2 基を搭載する Oracle ZFS Storage ZS3-4 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。
コントローラで混在型ディスクシェルフを使用する場合は、次の要件に従う必要があります。
-
コントローラは 4X4 ポート SAS-2 HBA のみを使用する必要があります
-
混在型ディスクシェルフを同じチェーン内で使用しないでください
注 - ポートの位置については、Oracle ZFS Storage Appliance インストールガイドに記載された対応するコントローラのハードウェア概要のセクションを参照してください。4X4 ポート SAS-2 HBA は、リリース AK 2013.1.0 以降でのみサポートされています。
図 566 2 つのチェーン内で混在型ディスクシェルフ 2 台に接続された HBA 2 基を搭載するクラスタ化 ZS3-4 コントローラ (左側が DE2-24)

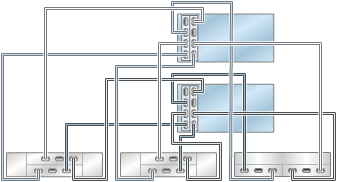

図 567 2 つのチェーン内で混在型ディスクシェルフ 3 台に接続された HBA 2 基を搭載するクラスタ化 ZS3-4 コントローラ (左側が DE2-24)

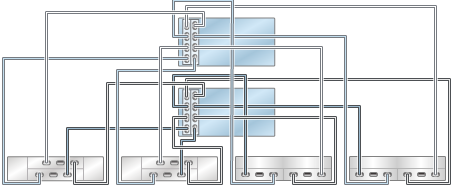

図 568 4 つのチェーン内で混在型ディスクシェルフ 4 台に接続された HBA 2 基を搭載するクラスタ化 ZS3-4 コントローラ (左側が DE2-24)

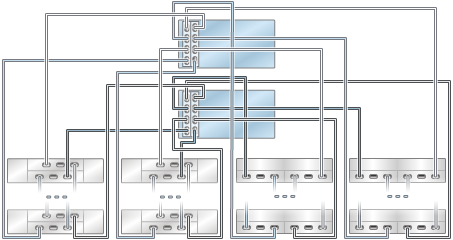

図 569 4 つのチェーン内で混在型ディスクシェルフ複数台に接続された HBA 2 基を搭載するクラスタ化 ZS3-4 コントローラ (左側が DE2-24)
図 570 1 つのチェーン内の複数の DE2-24 ディスクシェルフ
図 571 1 つのチェーン内の複数の Sun Disk Shelf
