7420 スタンドアロンから Sun Disk Shelf (HBA 5 基)
次の図は、HBA 5 基を搭載する Oracle ZFS Storage 7420 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。
図 465 1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 5 基を搭載するスタンドアロン 7420 コントローラ
図 466 2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 5 基を搭載するスタンドアロン 7420 コントローラ
図 467 3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 5 基を搭載するスタンドアロン 7420 コントローラ
図 468 4 つのチェーン内で Sun Disk Shelf 4 台に接続された HBA 5 基を搭載するスタンドアロン 7420 コントローラ
図 469 5 つのチェーン内で Sun Disk Shelf 5 台に接続された HBA 5 基を搭載するスタンドアロン 7420 コントローラ

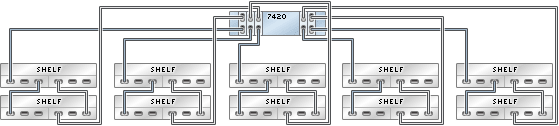

図 470 5 つのチェーン内で Sun Disk Shelf 10 台に接続された HBA 5 基を搭載するスタンドアロン 7420 コントローラ

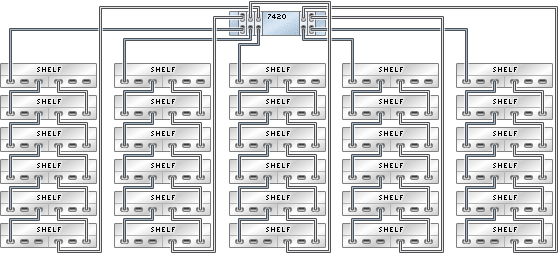

図 471 5 つのチェーン内で Sun Disk Shelf 30 台に接続された HBA 5 基を搭載するスタンドアロン 7420 コントローラ
