ZS4-4 ラック搭載システムの容量構成のための配線の表および図
次の表では、3 メートル SAS ケーブルを使用する場合の、基本キャビネット内の 2 台のコントローラおよび 8 台のディスクシェルフの位置およびポート接続について説明します。最初のディスクシェルフは RU01 にあり、各ディスクシェルフには 2 基の IOM があります。
表 48 基本キャビネット: コントローラおよびディスクシェルフの位置および接続
|
|
|
RU
|
コントローラ
|
HBA ポート
|
RU
|
ディスクシェルフ
|
ディスクシェルフポート
|
|
20
|
1
|
スロット 3、ポート 0
|
1
|
1
|
IOM 0、ポート 0
|
|
17
|
0
|
スロット 6、ポート 1
|
1
|
1
|
IOM 1、ポート 2
|
|
20
|
1
|
スロット 6、ポート 0
|
9
|
3
|
IOM 0、ポート 0
|
|
17
|
0
|
スロット 7、ポート 1
|
9
|
3
|
IOM 1、ポート 2
|
|
20
|
1
|
スロット 7、ポート 0
|
23
|
5
|
IOM 0、ポート 0
|
|
17
|
0
|
スロット 9、ポート 1
|
23
|
5
|
IOM 1、ポート 2
|
|
20
|
1
|
スロット 9、ポート 0
|
31
|
7
|
IOM 0、ポート 0
|
|
17
|
0
|
スロット 3、ポート 1
|
31
|
7
|
IOM 1、ポート 2
|
|
17
|
0
|
スロット 3、ポート 0
|
5
|
2
|
IOM 0、ポート 2
|
|
20
|
1
|
スロット 6、ポート 1
|
5
|
2
|
IOM 1、ポート 0
|
|
17
|
0
|
スロット 6、ポート 0
|
13
|
4
|
IOM 0、ポート 2
|
|
20
|
1
|
スロット 7、ポート 1
|
13
|
4
|
IOM 1、ポート 0
|
|
17
|
0
|
スロット 7、ポート 0
|
27
|
6
|
IOM 0、ポート 2
|
|
20
|
1
|
スロット 9、ポート 1
|
27
|
6
|
IOM 1、ポート 0
|
|
17
|
0
|
スロット 9、ポート 0
|
35
|
8
|
IOM 0、ポート 2
|
|
20
|
1
|
スロット 3、ポート 1
|
35
|
8
|
IOM 1、ポート 0
|
|
次の表では、6 メートル SAS ケーブルを使用する場合の、拡張キャビネット 1 内の 10 台のディスクシェルフの位置およびポート接続について説明します。最初のディスクシェルフは RU01 にあり、各ディスクシェルフには 2 基の IOM があります。拡張キャビネット 1 は、ディスクシェルフ 9 から 18 をサポートしています。
表 49 拡張キャビネット 1: コントローラおよびディスクシェルフの位置および接続
|
|
|
RU
|
コントローラ
|
HBA ポート
|
RU
|
ディスクシェルフ
|
ディスクシェルフポート
|
|
20
|
1
|
スロット 3、ポート 2
|
1
|
9
|
IOM 0、ポート 0
|
|
17
|
0
|
スロット 6、ポート 3
|
1
|
9
|
IOM 1、ポート 2
|
|
20
|
1
|
スロット 6、ポート 2
|
21
|
11
|
IOM 0、ポート 0
|
|
17
|
0
|
スロット 7、ポート 3
|
21
|
11
|
IOM 1、ポート 2
|
|
17
|
0
|
スロット 3、ポート 2
|
5、9、13、18
|
10、13、14、17
|
IOM 0、ポート 2
|
|
20
|
1
|
スロット 6、ポート 3
|
5、9、13、18
|
10、13、14、17
|
IOM 1、ポート 0
|
|
17
|
0
|
スロット 6、ポート 2
|
25、29、33、37
|
12、15、16、18
|
IOM 0、ポート 2
|
|
20
|
1
|
スロット 7、ポート 3
|
25、29、33、37
|
12、15、16、18
|
IOM 1、ポート 0
|
|
次の表では、6 メートル SAS ケーブルを使用する場合の、拡張キャビネット 2 内の 10 台のディスクシェルフの位置およびポート接続について説明します。最初のディスクシェルフは RU01 にあり、各ディスクシェルフには 2 基の IOM があります。拡張キャビネット 2 は、ディスクシェルフ 19 から 28 をサポートしています。
表 50 拡張キャビネット 2: コントローラおよびディスクシェルフの位置および接続
|
|
|
RU
|
コントローラ
|
HBA ポート
|
RU
|
ディスクシェルフ
|
ディスクシェルフポート
|
|
20
|
1
|
スロット 7、ポート 2
|
1
|
19
|
IOM 0、ポート 0
|
|
17
|
0
|
スロット 9、ポート 3
|
1
|
19
|
IOM 1、ポート 2
|
|
20
|
1
|
スロット 9、ポート 2
|
21
|
21
|
IOM 0、ポート 0
|
|
17
|
0
|
スロット 3、ポート 3
|
21
|
21
|
IOM 1、ポート 2
|
|
17
|
0
|
スロット 7、ポート 2
|
5、9、13、18
|
20、23、24、27
|
IOM 0、ポート 2
|
|
20
|
1
|
スロット 9、ポート 3
|
5、9、13、18
|
20、23、24、27
|
IOM 1、ポート 0
|
|
17
|
0
|
スロット 9、ポート 2
|
25、29、33、37
|
22、25、26、28
|
IOM 0、ポート 2
|
|
20
|
1
|
スロット 3、ポート 3
|
25、29、33、37
|
22、25、26、28
|
IOM 1、ポート 0
|
|
次の図は、事前ラック搭載済みシステムを配線する方法、および将来システムを拡張する方法について説明します。各図の凡例は次のとおりです。

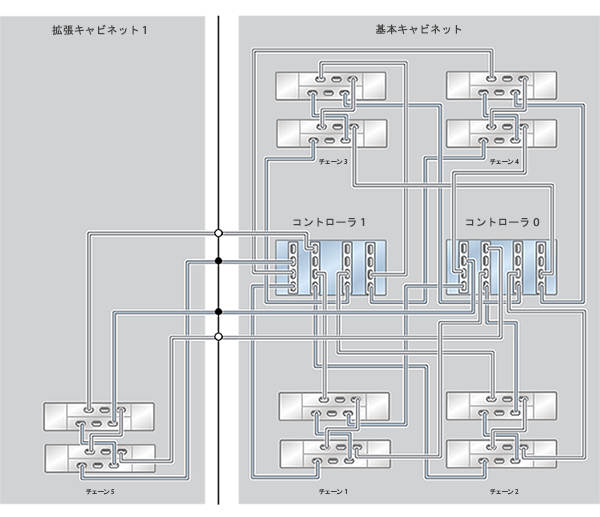

図 832 ZS4-4 ラック搭載システムの容量構成: 10 台の DE2-24C ディスクシェルフ

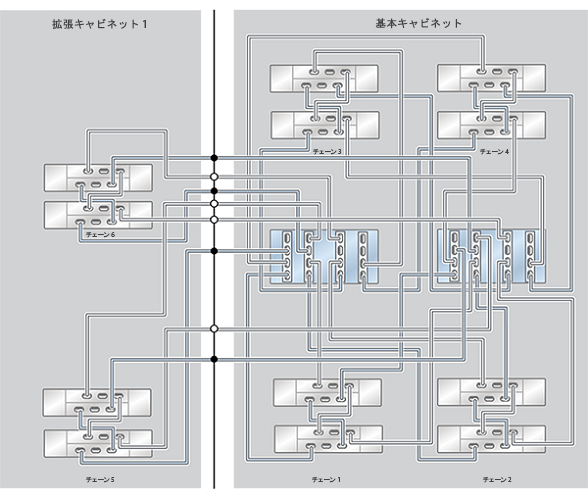

図 833 ZS4-4 ラック搭載システムの容量構成: 12 台の DE2-24C ディスクシェルフ

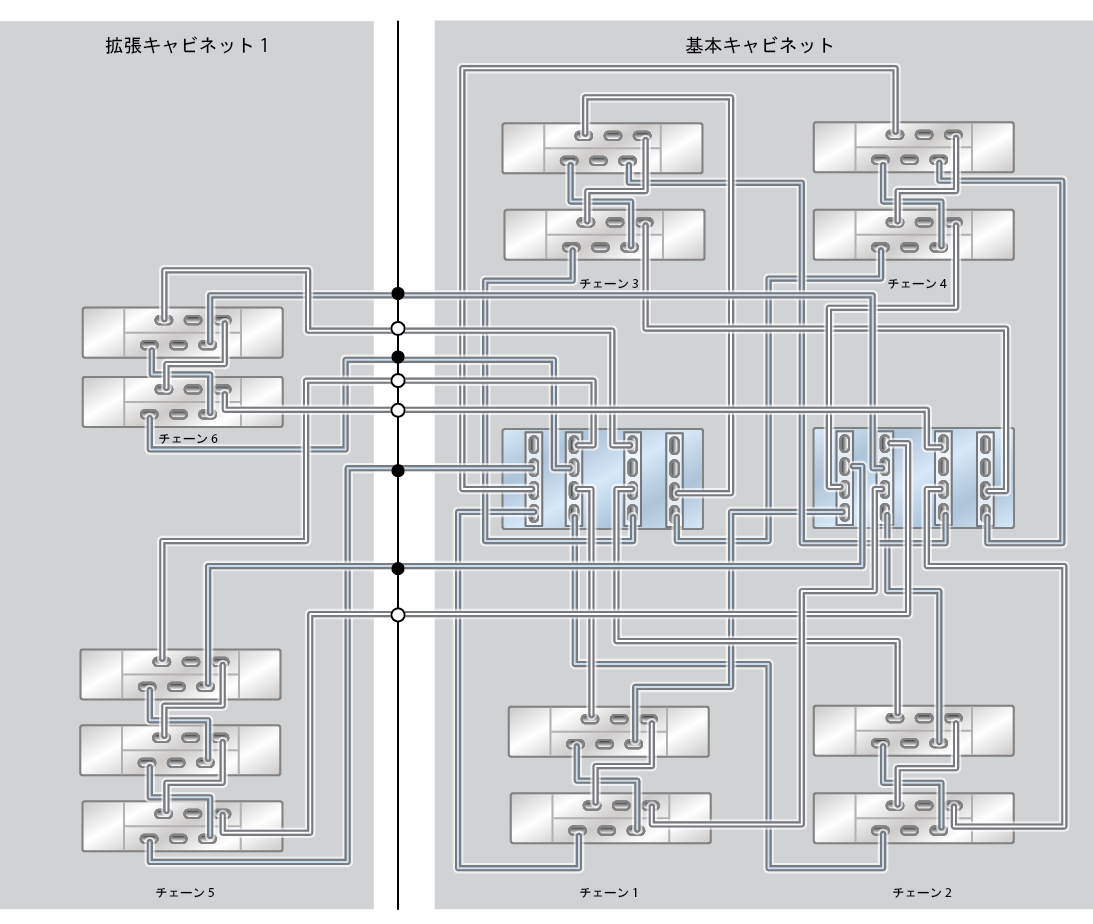

図 834 ZS4-4 ラック搭載システムの容量構成: 13 台の DE2-24C ディスクシェルフ (ハーフラック)

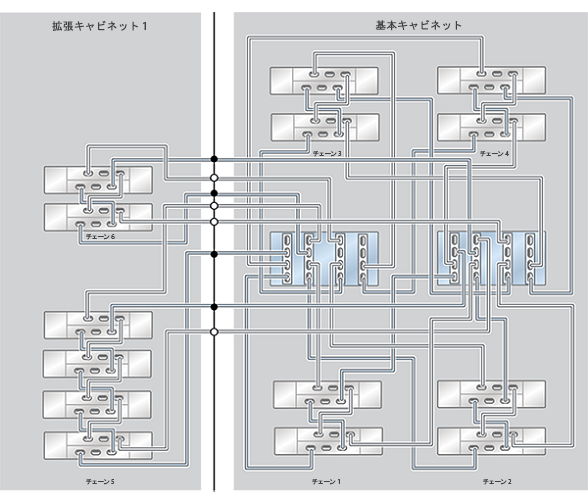

図 835 ZS4-4 ラック搭載システムの容量構成: 14 台の DE2-24C ディスクシェルフ

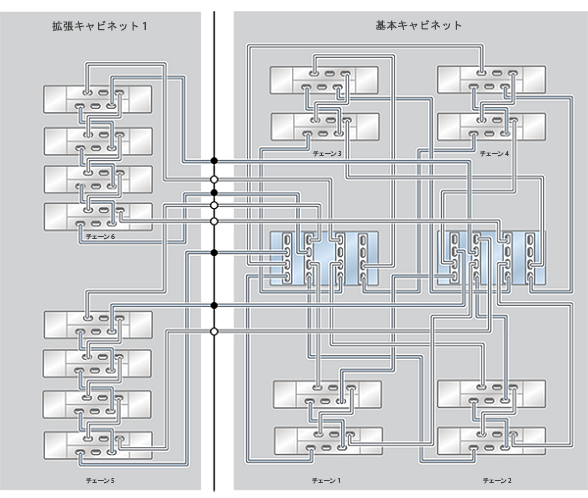

図 836 ZS4-4 ラック搭載システムの容量構成: 16 台の DE2-24C ディスクシェルフ

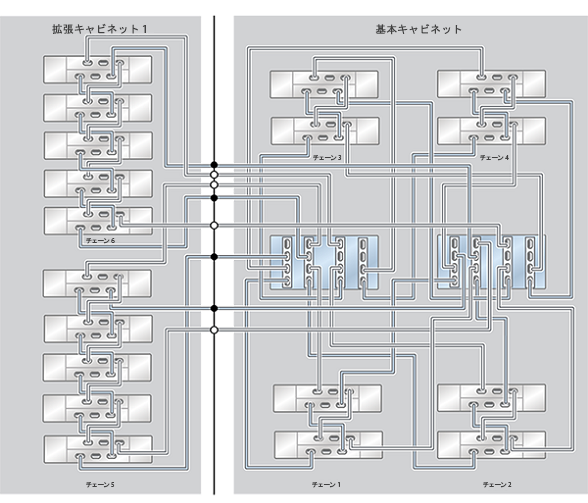

図 837 ZS4-4 ラック搭載システムの容量構成: 18 台の DE2-24C ディスクシェルフ

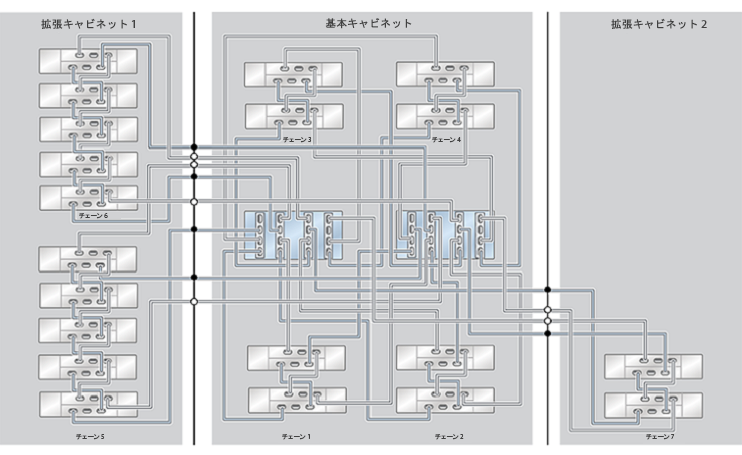

図 838 ZS4-4 ラック搭載システムの容量構成: 20 台の DE2-24C ディスクシェルフ

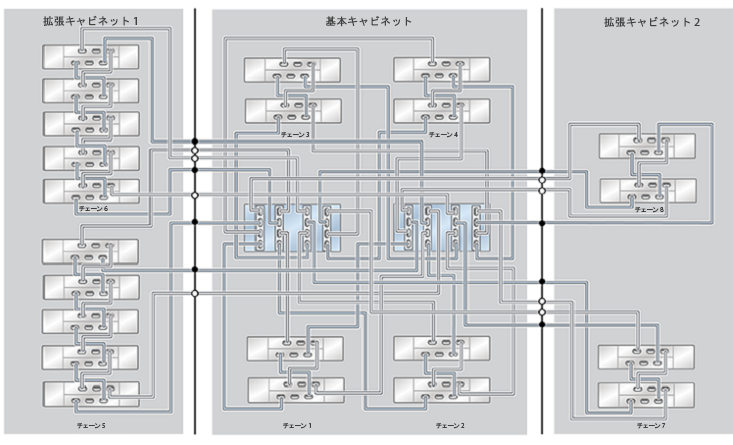

図 839 ZS4-4 ラック搭載システムの容量構成: 22 台の DE2-24C ディスクシェルフ

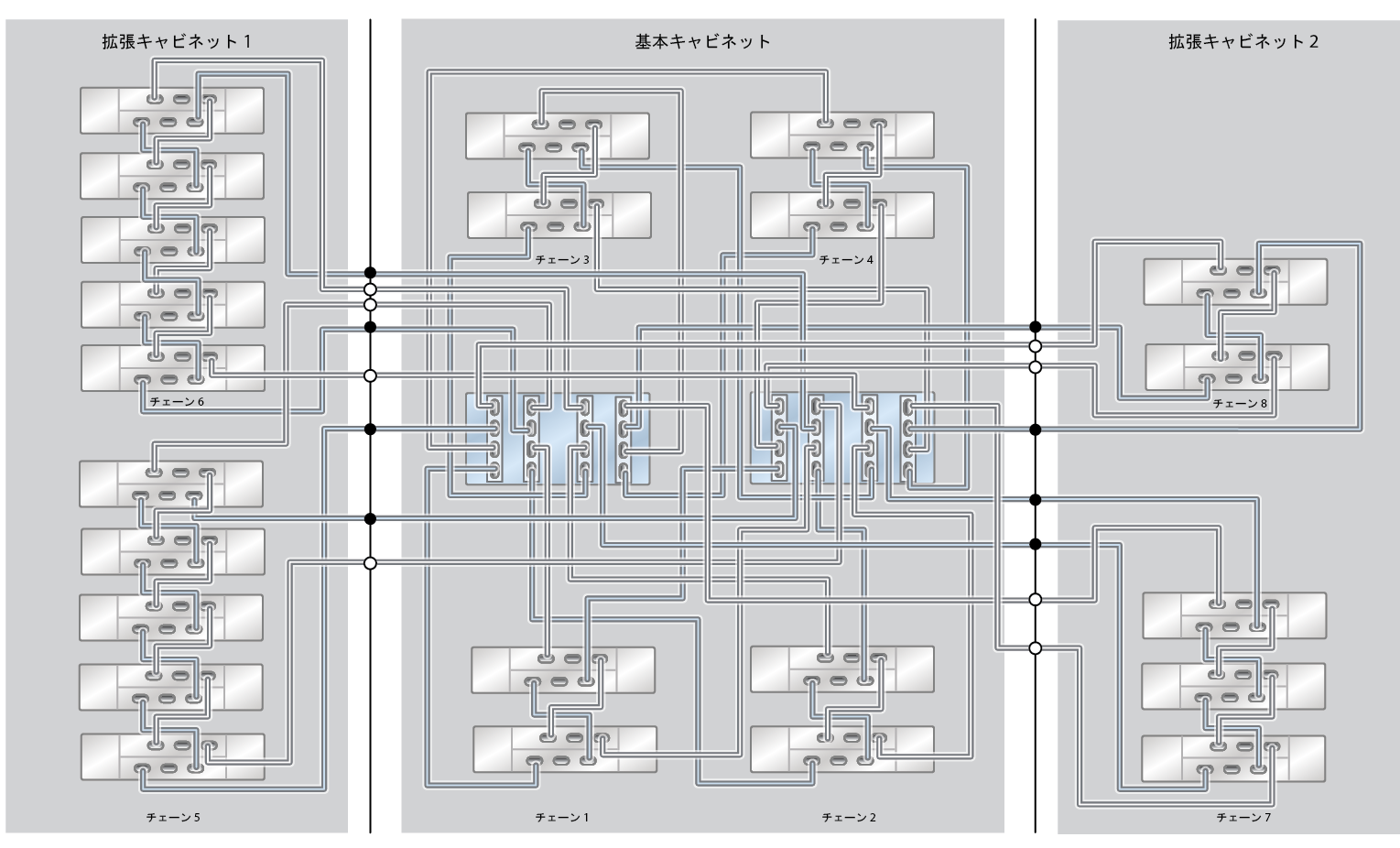

図 840 ZS4-4 ラック搭載システムの容量構成: 23 台の DE2-24C ディスクシェルフ (ハーフラック)

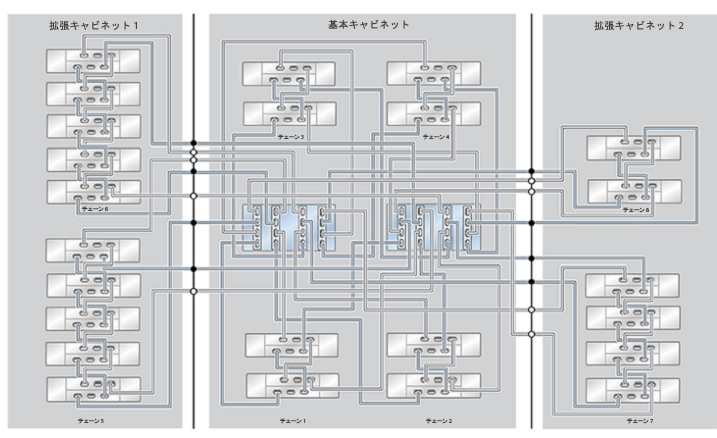

図 841 ZS4-4 ラック搭載システムの容量構成: 24 台の DE2-24C ディスクシェルフ

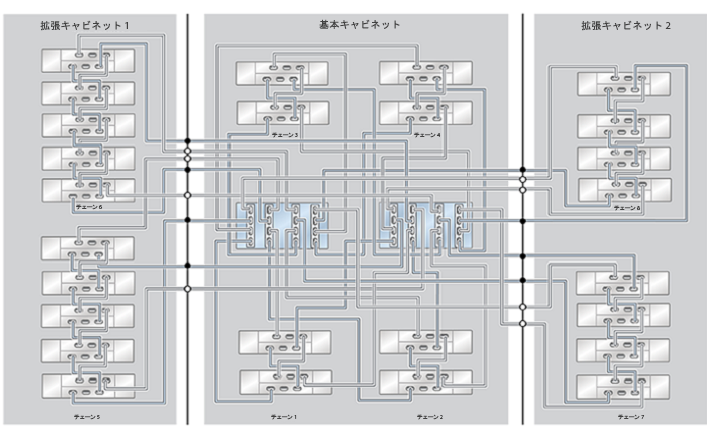

図 842 ZS4-4 ラック搭載システムの容量構成: 26 台の DE2-24C ディスクシェルフ

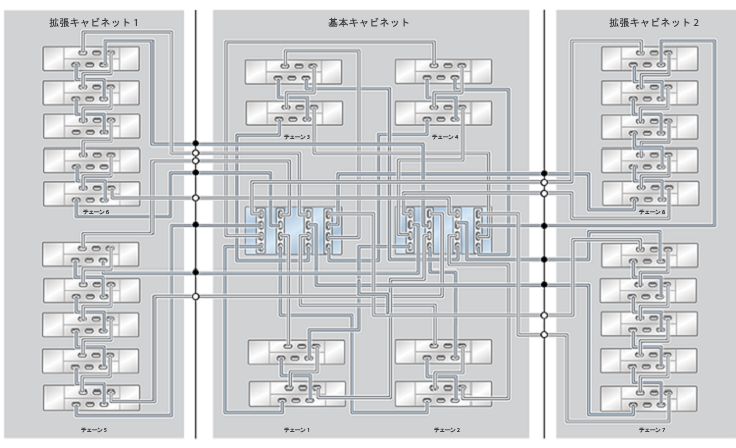

図 843 ZS4-4 ラック搭載システムの容量構成: 28 台の DE2-24C ディスクシェルフ
