DE3-24 および DE2-24 による混在型ディスクシェルフを ZS5-2 コントローラに配線する
1 つ以上の DE3-24 ディスクシェルフを導入することによって、DE2-24 ディスクシェルフを使用したシステムをアップグレードするか、システムへの追加を行うには、このセクションで示す図を参照してください。次の図では、DE2-24 ディスクシェルフには 3 つの I/O モジュールポートがあり、DE3-24 ディスクシェルフには 4 つのポートがあります。混在型ディスクシェルフの利用のガイドラインについては、キャビネットおよび配線のガイドラインを参照してください。
注 - DE3-24 ディスクシェルフを追加する場合は SAS-3 の配線を使用しますが、SAS-2 の従来の配線方法が維持されます。SAS-2 HBA を SAS-3 HBA と交換してもケーブルの相互接続には影響しません。
チェーンの端での DE2-24 ディスクシェルフへの DE3-24 の追加
この例では、DE3-24 (右側のチェーン、最初のディスクシェルフ) が 1 つの DE2-24 ディスクシェルフチェーンに追加されます。左側のチェーンは変更されません。

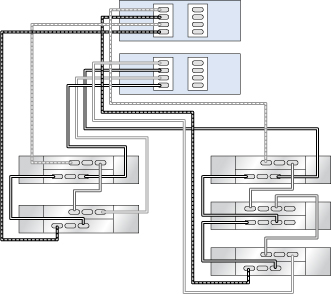

図 533 2 つのチェーン内で DE3-24 1 台 (右側のチェーン、最初のディスクシェルフ) と DE2-24 3 台に接続された HBA 1 基を搭載するクラスタ化 ZS5-2 コントローラ
チェーンの中間での DE2-24 ディスクシェルフへの DE3-24 の追加または DE2-24 ディスクシェルフの DE3-24 の交換
この例では、DE3-24 (右側のチェーン、2 番目のディスクシェルフ) が DE2-24 ディスクシェルフチェーンの中間に追加されるか DE2-24 ディスクシェルフチェーンの中間で交換されます。左側の残りのチェーンは変更されません。

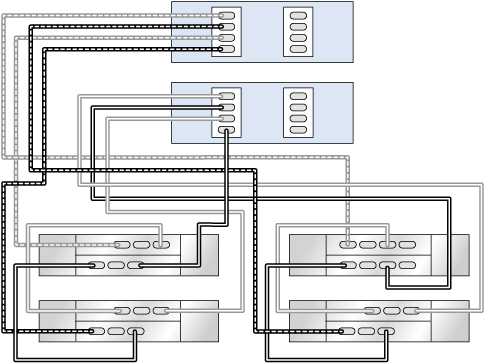

図 534 2 つのチェーン内で DE3-24 1 台 (右側のチェーン、2 番目のディスクシェルフ) と DE2-24 4 台に接続された HBA 1 基を搭載するクラスタ化 ZS5-2 コントローラ
排他的 DE3-24 ディスクシェルフチェーンの追加
この例では、2 つの DE3-24 から成るチェーン (右側のチェーン) が追加されます。左側の残りの 2 つのチェーンは変更されません。

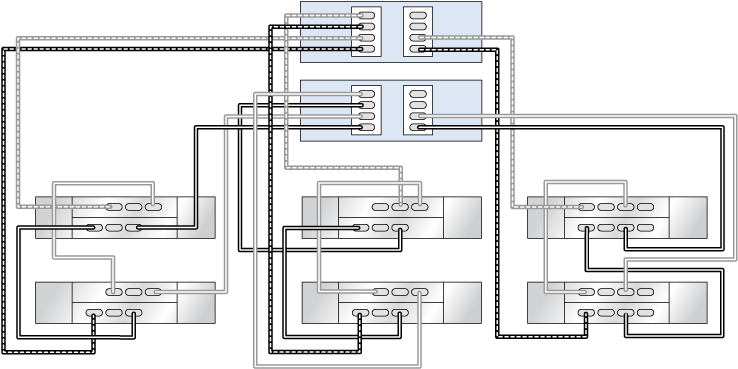

図 535 3 つのチェーン内で DE3-24 2 台 (右側のチェーン) と DE2-24 4 台に接続された HBA 2 基を搭載するクラスタ化 ZS5-2 コントローラ
