7420 スタンドアロンから Sun Disk Shelf (HBA 3 基)
次の図は、HBA 3 基を搭載する Oracle ZFS Storage 7420 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。
図 454 1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 3 基を搭載するスタンドアロン 7420 コントローラ
図 455 2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 3 基を搭載するスタンドアロン 7420 コントローラ
図 456 3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 3 基を搭載するスタンドアロン 7420 コントローラ

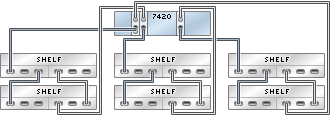

図 457 3 つのチェーン内で Sun Disk Shelf 6 台に接続された HBA 3 基を搭載するスタンドアロン 7420 コントローラ

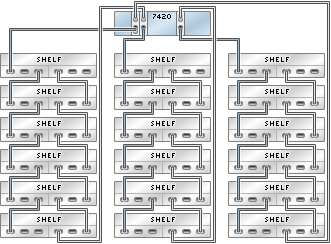

図 458 3 つのチェーン内で Sun Disk Shelf 18 台に接続された HBA 3 基を搭載するスタンドアロン 7420 コントローラ
