7420 クラスタ化から Sun Disk Shelf (HBA 5 基)
次の図は、HBA 5 基を搭載する Oracle ZFS Storage 7420 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。

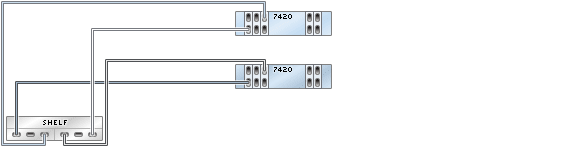

図 495 1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ
図 496 2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ

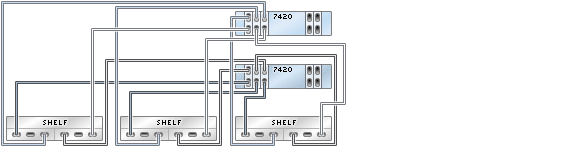

図 497 3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ

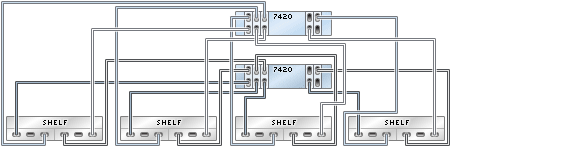

図 498 4 つのチェーン内で Sun Disk Shelf 4 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ

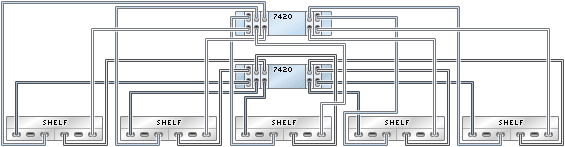

図 499 5 つのチェーン内で Sun Disk Shelf 5 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ

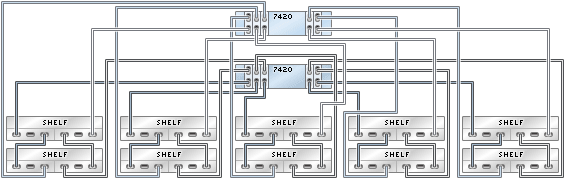

図 500 5 つのチェーン内で Sun Disk Shelf 10 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ

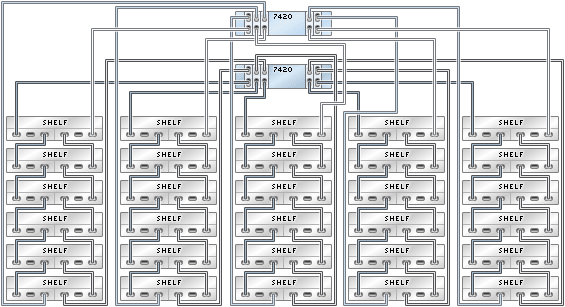

図 501 5 つのチェーン内で Sun Disk Shelf 30 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ
