7420 クラスタ化から DE2-24 ディスクシェルフ (HBA 6 基)
次の図は、HBA 6 基を搭載する Oracle ZFS Storage 7420 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。
図 431 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ

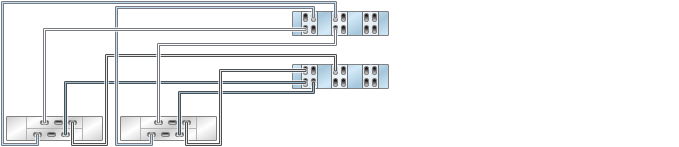

図 432 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ

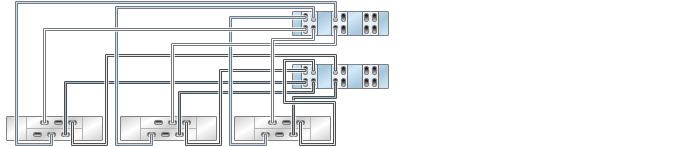

図 433 3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ

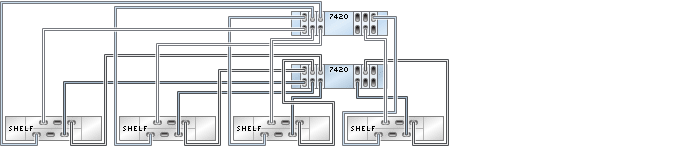

図 434 4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ

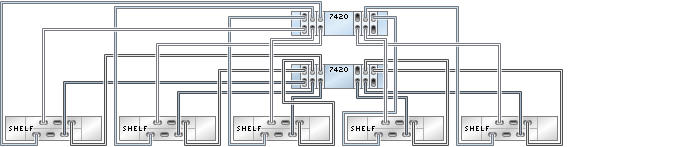

図 435 5 つのチェーン内で DE2-24 ディスクシェルフ 5 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ

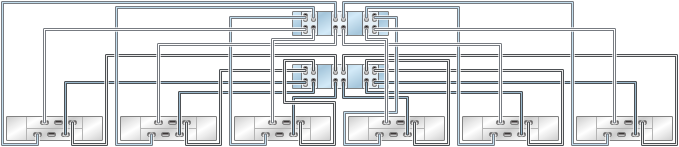

図 436 6 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ

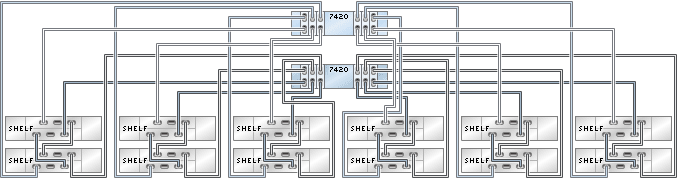

図 437 6 つのチェーン内で DE2-24 ディスクシェルフ 12 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ

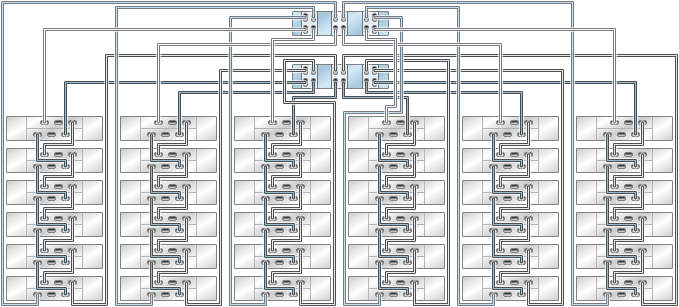

図 438 6 つのチェーン内で DE2-24 ディスクシェルフ 36 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ
図 439 1 つのチェーン内の複数のディスクシェルフ
