基本キャビネット内のディスクシェルフへのコントローラの配線

言語:

コントローラを基本キャビネット内のディスクシェルフに配線するには、次の手順を使用します。基本キャビネット内にはディスクシェルフのチェーンが複数存在する可能性がありますが、それらのチェーンは、コントローラの上と下のどちらにも配置できます。ディスクシェルフ同士を配線してチェーンが形成されると、それらの各チェーンは最上部の端と最下部の端を持つようになりますが、それらの端は、それぞれコントローラ内の異なる HBA に接続されます。実際の構成とは異なる可能性がありますが、次の手順では、単一のコントローラを複数のディスクチェーンに接続する方法を詳しく説明します。

注 - アクティブオプティカルケーブル (AOC) を使用して DE3-24 ディスクシェルフを ZS9-2 コントローラまたは ZS7-2 コントローラに接続します。

配線の入門で、使用するシステムに適した配線図を特定します。
コントローラをディスクシェルフチェーンに接続するケーブルで、ゆるいループを作成します。
コントローラとディスクシェルフ間の最大ケーブル長は 6 m です (19.69 フィート)。
ラックの背面に向かって、コントローラの適切な HBA ポートにもっとも近いラックのサイドを選択し、そのサイドにケーブルのループを保持します。
ケーブルの一方の端を、コントローラの適切な HBA ポートに接続します。
ケーブルが正しい HBA ポートに接続されていることを確認してください。HBA の向き (垂直、水平のいずれか) はコントローラのモデルごとに異なる可能性がありますが、これはポートの順番だけでなくケーブルの青色のリリース爪の向きにも影響を与えます。縦方向にマウントした HBA ではリリース爪が右側になるようにし、横方向にマウントした HBA では下側になるようにします。また、ケーブルコネクタのラッチがポートにかみ合うことを確認します。

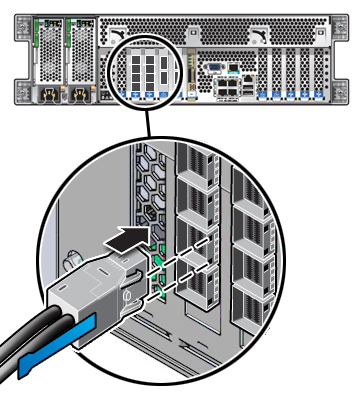

Mini-SAS ケーブルを縦配置の HBA に接続する

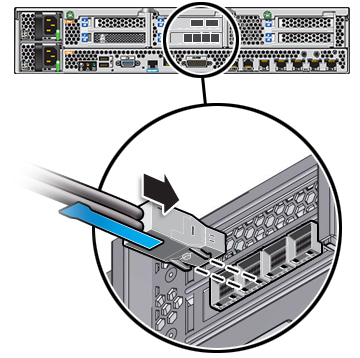

Mini-SAS ケーブルを横配置の HBA に接続する

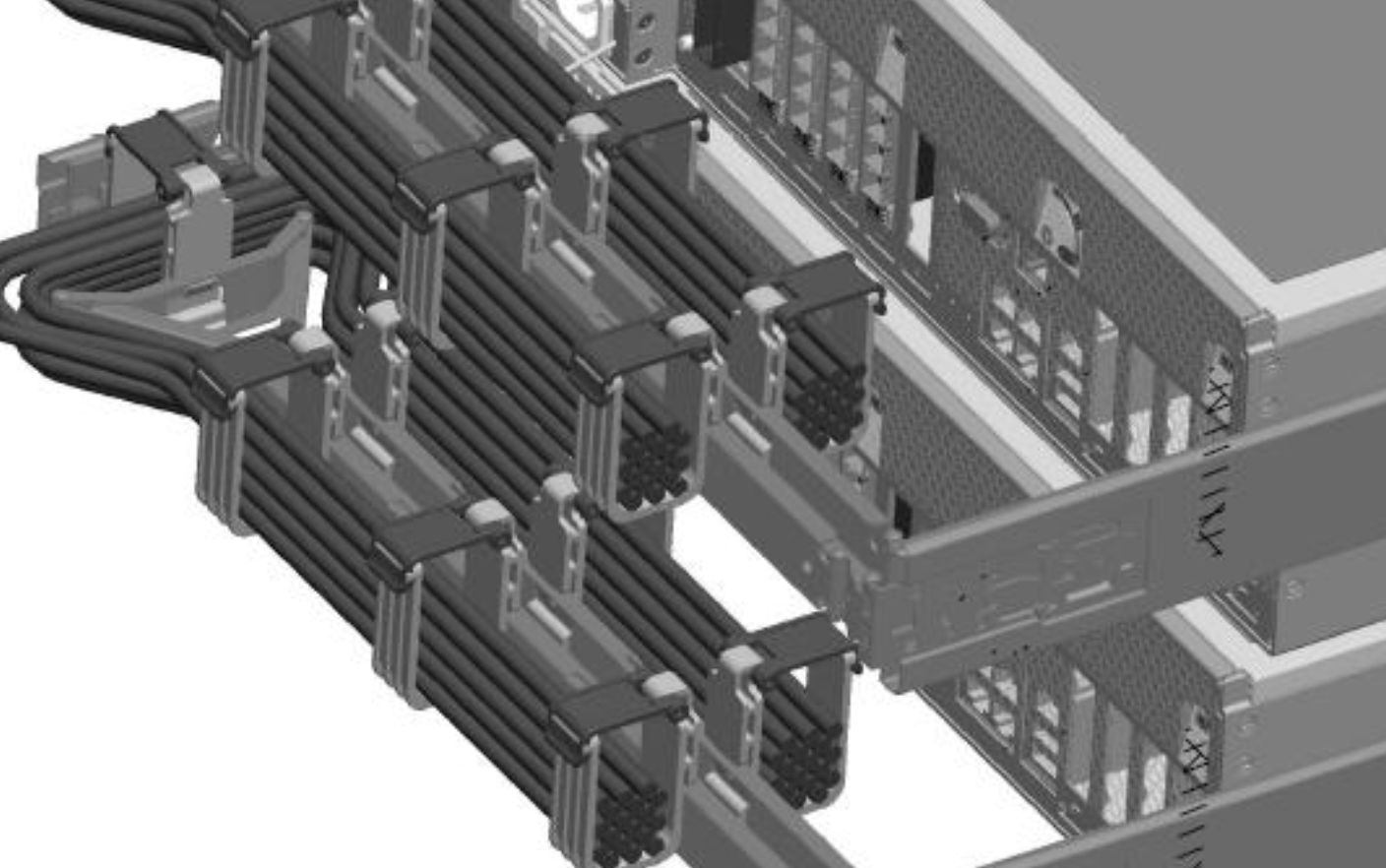

(オプション) コントローラにケーブル管理アーム (CMA) が付いている場合はケーブルを CMA に通しますが、その際、次のクラスタ化コントローラの図に示すように、コントローラ保守用の十分なたるみがあることを確認してください。

注 - CMA には 12 本を超える SAS 銅ケーブルを通さないでください。DE3-24 および DE2-24 による混在型ディスクシェルフ構成では、最大 4 本の SAS 銅ケーブルを CMA に通すことができます。SAS アクティブ光ケーブル (AOC) は必ず CMA を通す必要があります。
ケーブルの他方の端を、接続先となるディスクシェルフポートの近くで保持します。
コンポーネント保守用の十分なたるみを確保しながら、余分なケーブルをコントローラのサイドに配置できるように、余分なケーブルのすべてを使って直径 12.7 cm (5 インチ) のコイルを作成します。ケーブルタイでコイルを固定します。余分なケーブルが存在しない場合は、ケーブルタイを使ってケーブルをラックのサイドに固定しますが、その場合でも、コンポーネント保守用に十分なたるみが残るようにします。
コンポーネント取り外し用の余裕があることを確認したあと、ケーブルの他方の端を適切なディスクシェルフの適切なポートに接続します。
ケーブルが正しいディスクシェルフポートに接続されていることを確認してください。ディスクシェルフのいくつかのモデルでは一部の I/O モジュールの向きが上下逆になっていますが、これはポートの順番に影響を与えます。

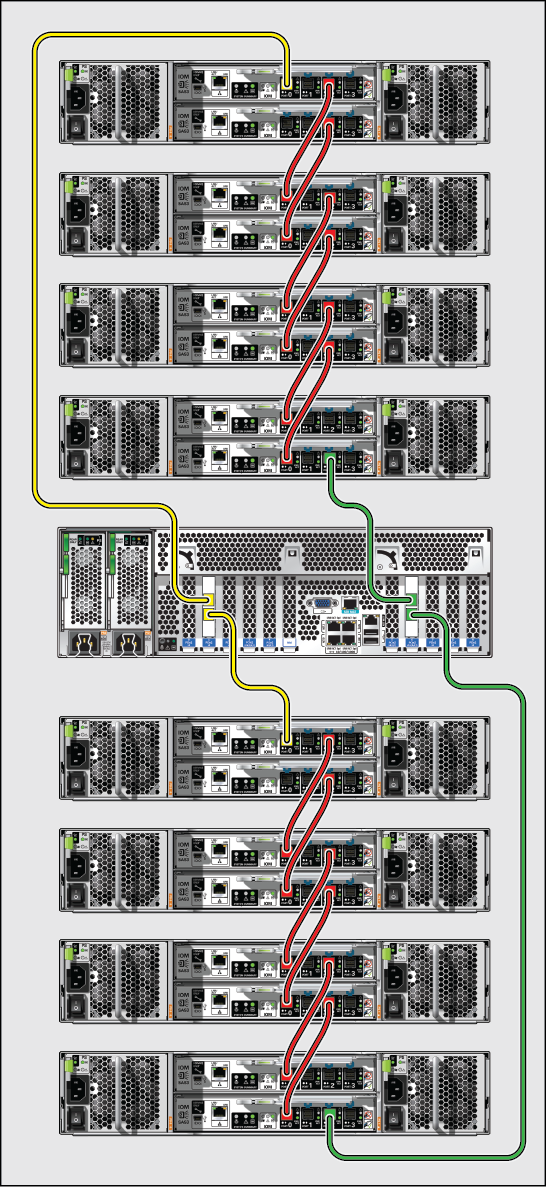

基本キャビネット内のディスクシェルフへのコントローラの配線 (ZS5-4 から DE3-24P を表示)

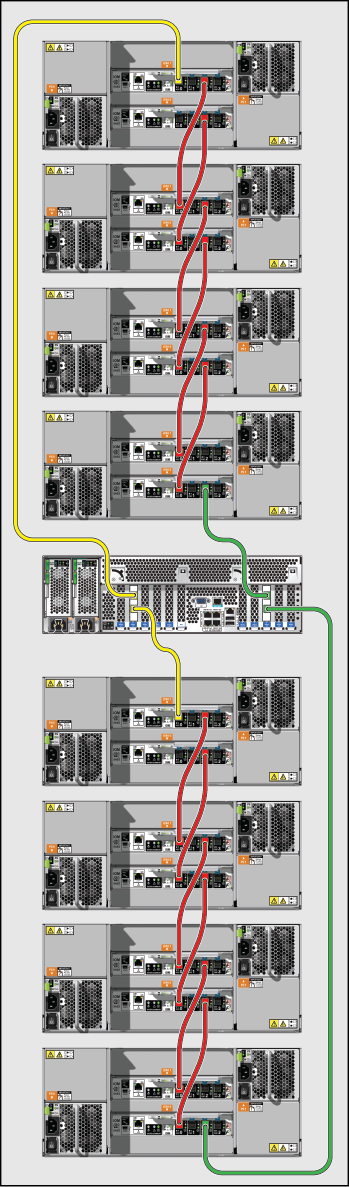

基本キャビネット内のディスクシェルフへのコントローラの配線 (ZS5-4 から DE3-24C を表示)

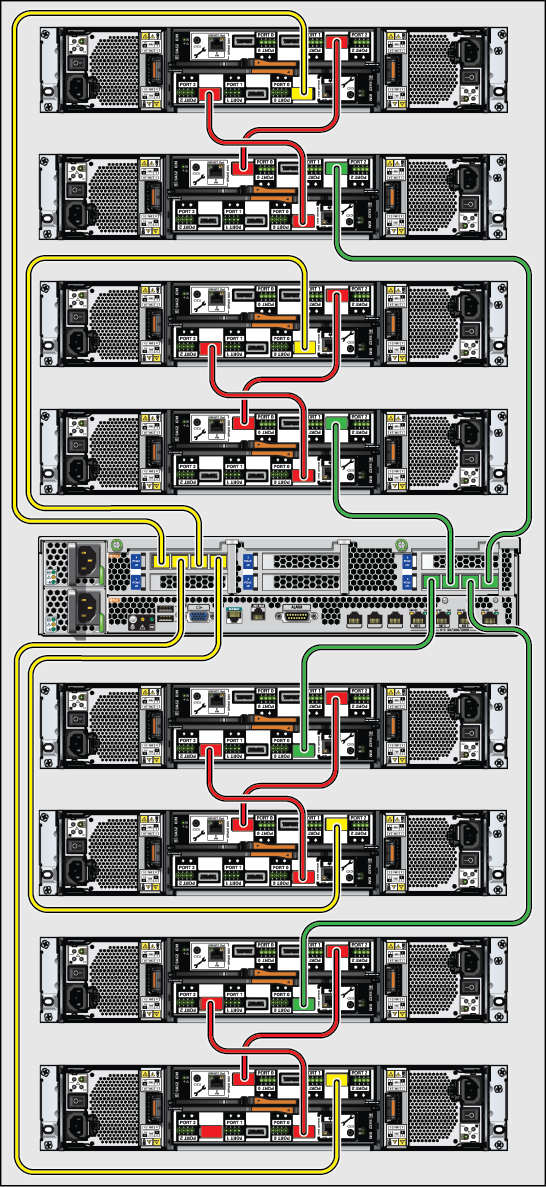

基本キャビネット内のディスクシェルフへのコントローラの配線 (ZS3-2 から DE2-24P を表示)

基本キャビネット内のディスクシェルフへのコントローラの配線 (ZS3-2 から DE2-24C を表示)
ケーブルのコイルが存在する場合は、そのコイルを、垂直方向のラックレールとラックサイドパネルの間にスライドさせますが、その際、ケーブルタイがラック背面のほうを向いていることを確認します。ケーブルタイを使ってコイルをラックレールに固定します。
このディスクチェーンの 2 番目のケーブルを接続するために、ステップ 2 から 9 を繰り返します。
(オプション) ケーブルタイの余分な部分を切り取ります。
残りのすべてのディスクシェルフチェーンで、この手順を繰り返します。
サイド上のケーブルタイの固定位置の間隔は、約 20.32 cm (8 インチ) を保ちます。
