7420 クラスタ化から Sun Disk Shelf (HBA 6 基)
次の図は、HBA 6 基を搭載する Oracle ZFS Storage 7420 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。

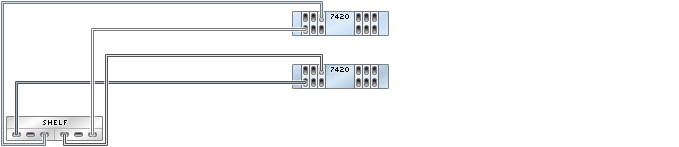

図 502 1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ

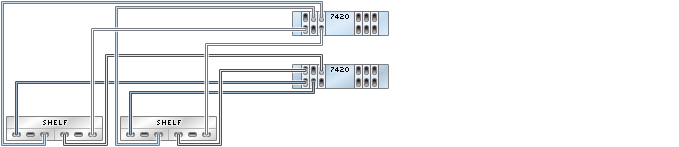

図 503 2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ

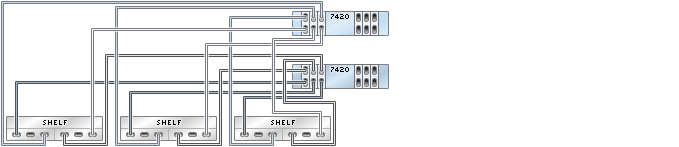

図 504 3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ

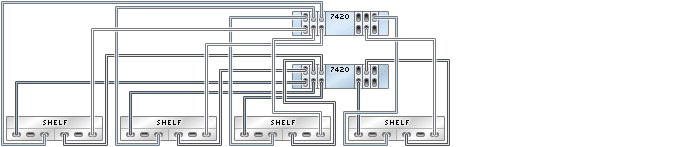

図 505 4 つのチェーン内で Sun Disk Shelf 4 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ

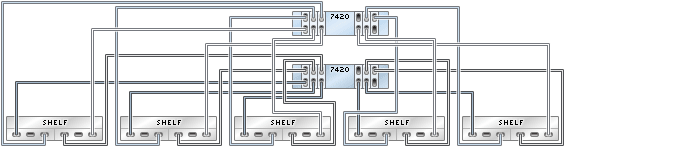

図 506 5 つのチェーン内で Sun Disk Shelf 5 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ

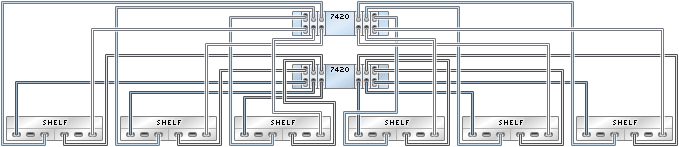

図 507 6 つのチェーン内で Sun Disk Shelf 6 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ

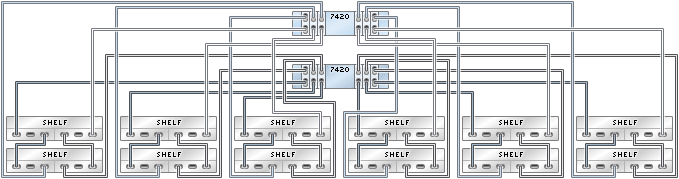

図 508 6 つのチェーン内で Sun Disk Shelf 12 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ

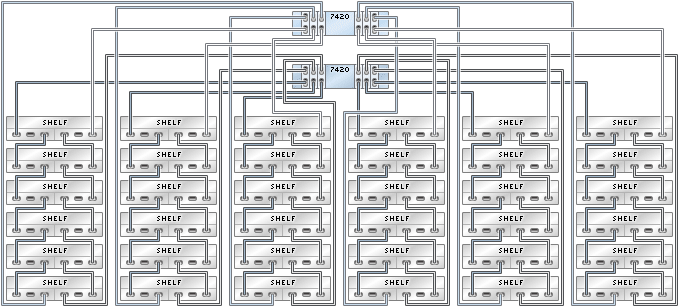

図 509 6 つのチェーン内で Sun Disk Shelf 36 台に接続された HBA 6 基を搭載するクラスタ化 7420 コントローラ
