7420 スタンドアロンから Sun Disk Shelf (HBA 4 基)
次の図は、HBA 4 基を搭載する Oracle ZFS Storage 7420 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。
図 459 1 つのチェーン内で Sun Disk Shelf 1 台に接続された HBA 4 基を搭載するスタンドアロン 7420 コントローラ
図 460 2 つのチェーン内で Sun Disk Shelf 2 台に接続された HBA 4 基を搭載するスタンドアロン 7420 コントローラ
図 461 3 つのチェーン内で Sun Disk Shelf 3 台に接続された HBA 4 基を搭載するスタンドアロン 7420 コントローラ
図 462 4 つのチェーン内で Sun Disk Shelf 4 台に接続された HBA 4 基を搭載するスタンドアロン 7420 コントローラ

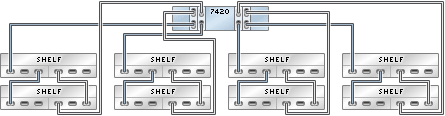

図 463 4 つのチェーン内で Sun Disk Shelf 8 台に接続された HBA 4 基を搭載するスタンドアロン 7420 コントローラ

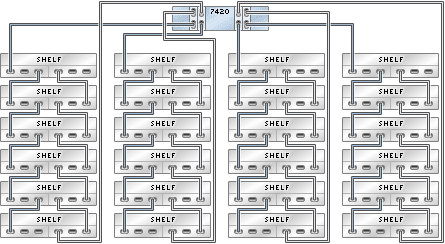

図 464 4 つのチェーン内で Sun Disk Shelf 24 台に接続された HBA 4 基を搭載するスタンドアロン 7420 コントローラ
