Oracle^® ZFS Storage Appliance 配線ガイド、リリース OS8.8.x

ZS5-2 ラック搭載システムの容量構成のための配線の表および図

次の表では、3 メートル SAS ケーブルを使用する場合の、基本キャビネット内の 2 台のコントローラおよび 8 台のディスクシェルフの位置およびポート接続について説明します。最初のディスクシェルフは RU01 にあり、各ディスクシェルフには 2 基の IOM があります。

表 42  基本キャビネット: コントローラおよびディスクシェルフの位置および接続

元 先 RU コントローラ HBA ポート RU ディスクシェルフ ディスクシェルフポート 20 1 スロット 2、ポート 0 1 1 IOM 1、ポート 2 17 0 スロット 6、ポート 0 1 1 IOM 0、ポート 2 20 1 スロット 2、ポート 1 23 3 IOM 1、ポート 2 17 0 スロット 6、ポート 1 23 3 IOM 0、ポート 2 17 0 スロット 2、ポート 0 1、5、13 1、2、6 IOM 1、ポート 0 20 1 スロット 6、ポート 0 1、5、13 1、2、6 IOM 0、ポート 0 17 0 スロット 2、ポート 1 27、35 4、8 IOM 1、ポート 0 20 1 スロット 6、ポート 1 27、35 4、8 IOM 0、ポート 0

次の表では、6 メートル SAS ケーブルを使用する場合の、拡張キャビネット内の 8 台のディスクシェルフの位置およびポート接続について説明します。最初のディスクシェルフは RU01 にあり、各ディスクシェルフには 2 基の IOM があります。拡張キャビネットは、ディスクシェルフ 9 から 16 をサポートしています。

表 43  拡張キャビネット: コントローラおよびディスクシェルフの位置および接続

元 先 RU コントローラ HBA ポート RU ディスクシェルフ ディスクシェルフポート 20 1 スロット 2、ポート 2 1 9 IOM 1、ポート 2 17 0 スロット 6、ポート 2 1 9 IOM 0、ポート 2 20 1 スロット 2、ポート 3 21 11 IOM 1、ポート 2 17 0 スロット 6、ポート 3 21 11 IOM 0、ポート 2 17 0 スロット 2、ポート 2 5、9、13 10、13、14 IOM 1、ポート 0 20 1 スロット 6、ポート 2 5、9、13 10、13、14 IOM 0、ポート 0 17 0 スロット 2、ポート 3 25、33 12、16 IOM 1、ポート 0 20 1 スロット 6、ポート 3 25、33 12、16 IOM 0、ポート 0

次の図は、事前ラック搭載済みシステムを配線する方法、および将来システムを拡張する方法について説明します。各図の凡例は次のとおりです。

• 白丸は上部 IOM (IOM 1) へのケーブル接続を示しています。

• 黒丸は下部 IOM (IOM 0) へのケーブル接続を示しています。

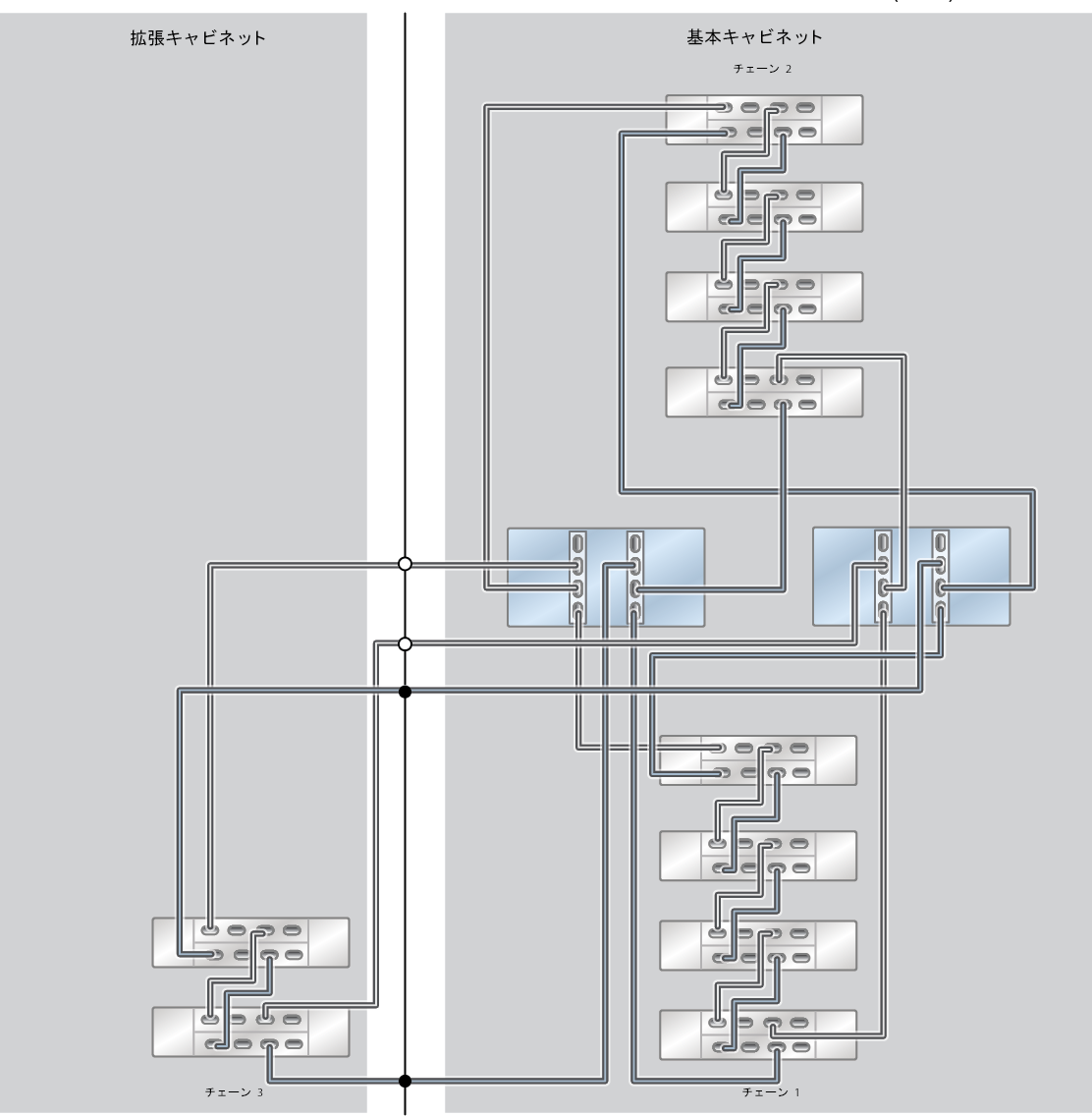

図 815  ZS5-2 ラック搭載システムの容量構成: 10 台の DE3-24C ディスクシェルフ

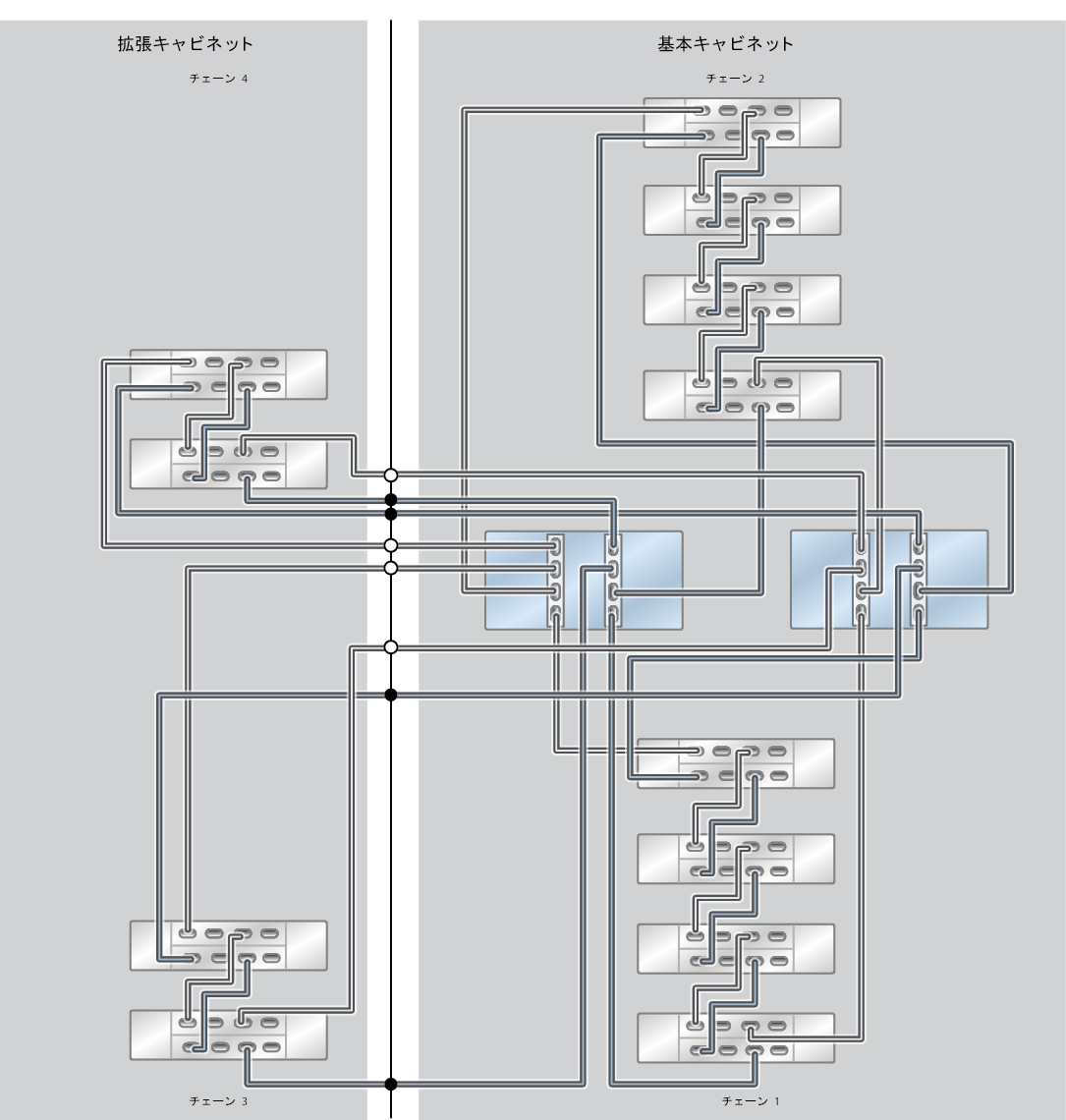

図 816  ZS5-2 ラック搭載システムの容量構成: 12 台の DE3-24C ディスクシェルフ

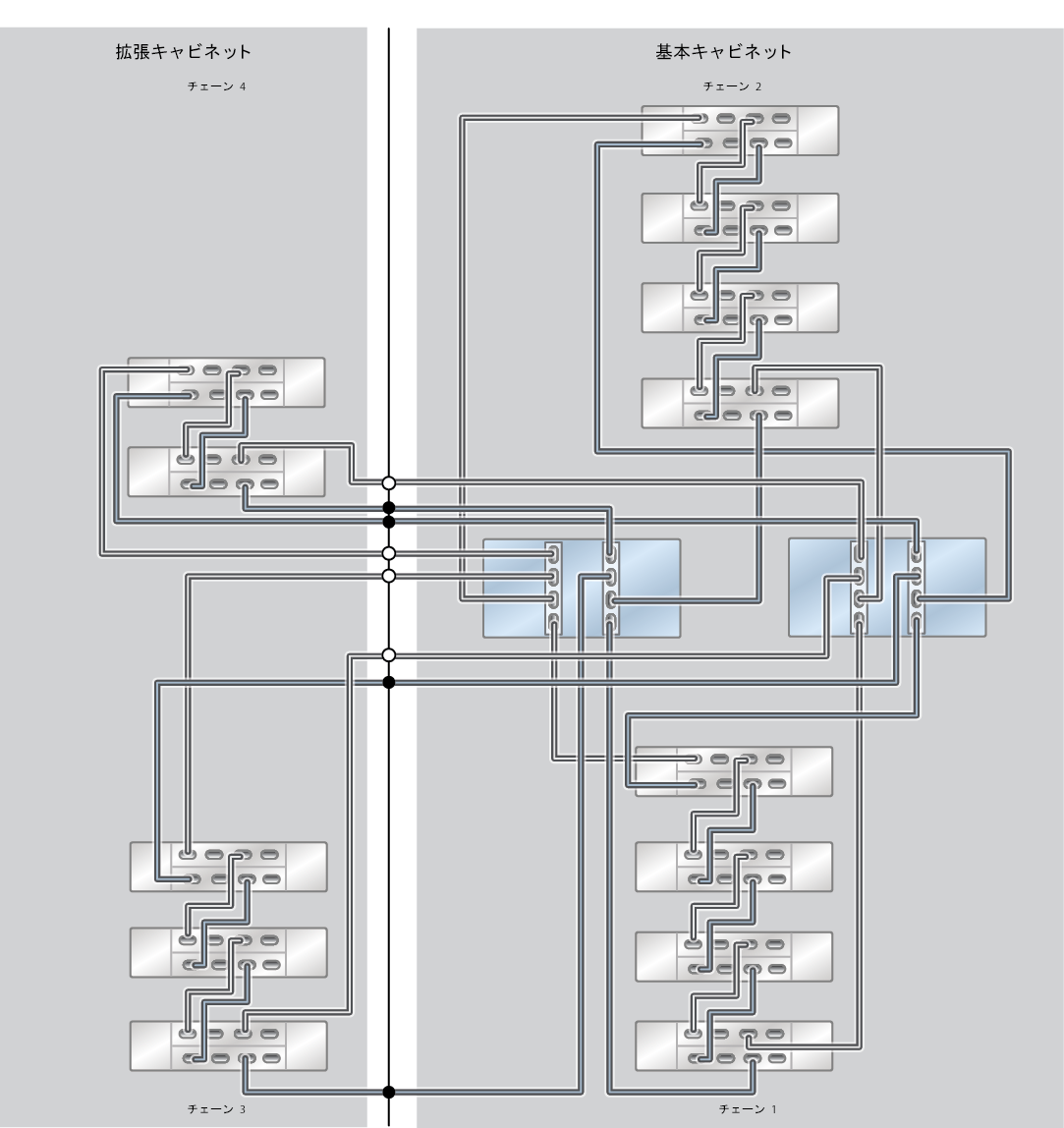

図 817  ZS5-2 ラック搭載システムの容量構成: 13 台の DE3-24C ディスクシェルフ (ハーフラック)

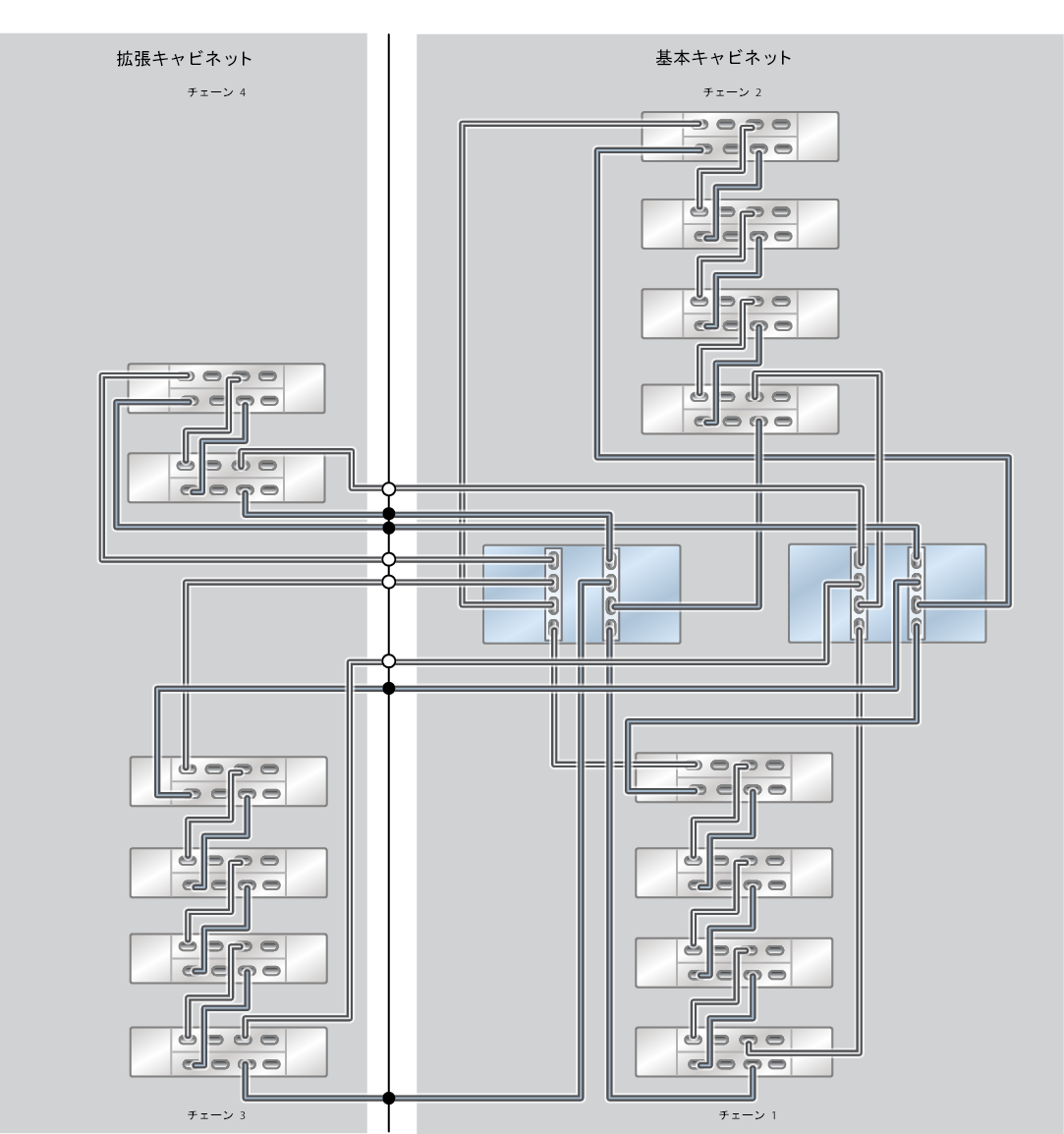

図 818  ZS5-2 ラック搭載システムの容量構成: 14 台の DE3-24C ディスクシェルフ

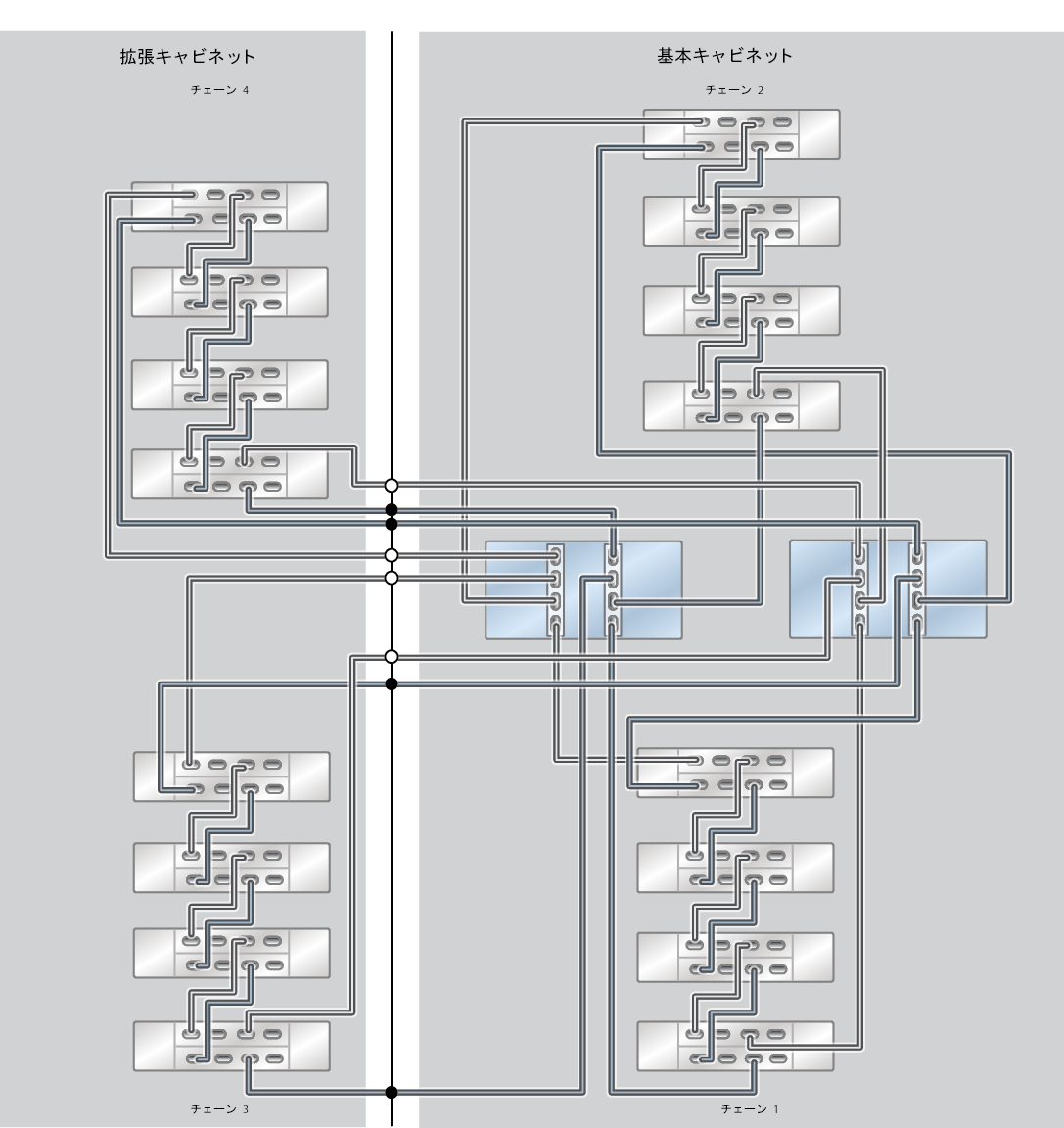

図 819  ZS5-2 ラック搭載システムの容量構成: 16 台の DE3-24C ディスクシェルフ
