ZS4-4/ZS3-4 スタンドアロンから DE2-24 ディスクシェルフ (HBA 3 基)
次の図は、HBA 3 基を搭載する Oracle ZFS Storage ZS4-4/ZS3-4 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。

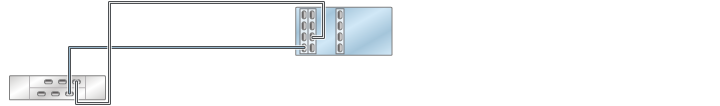

図 250 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 3 基を搭載するスタンドアロン ZS4-4/ZS3-4 コントローラ

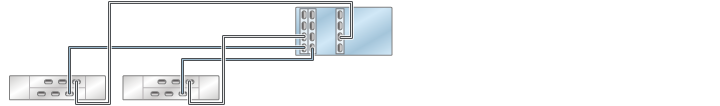

図 251 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 3 基を搭載するスタンドアロン ZS4-4/ZS3-4 コントローラ

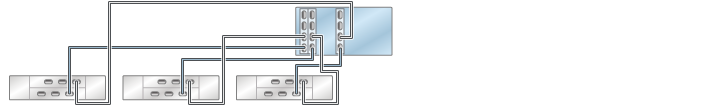

図 252 3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 3 基を搭載するスタンドアロン ZS4-4/ZS3-4 コントローラ

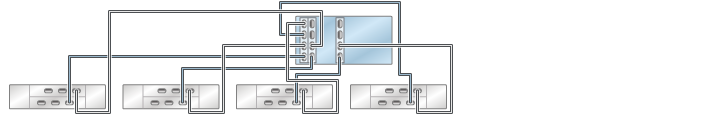

図 253 4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 3 基を搭載するスタンドアロン ZS4-4/ZS3-4 コントローラ

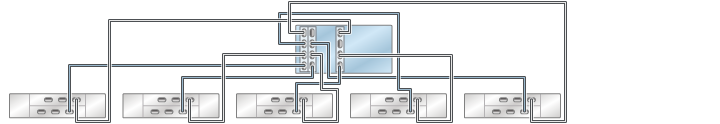

図 254 5 つのチェーン内で DE2-24 ディスクシェルフ 5 台に接続された HBA 3 基を搭載するスタンドアロン ZS4-4/ZS3-4 コントローラ
図 255 6 つのチェーン内で DE2-24 ディスクシェルフ 6 台に接続された HBA 3 基を搭載するスタンドアロン ZS4-4/ZS3-4 コントローラ

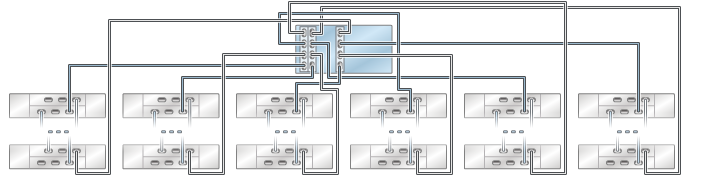

図 256 6 つのチェーン内で DE2-24 ディスクシェルフ複数台に接続された HBA 3 基を搭載するスタンドアロン ZS4-4/ZS3-4 コントローラ
図 257 1 つのチェーン内の複数のディスクシェルフ
