DE3-24 および DE2-24 による混在型ディスクシェルフを ZS9-2 ハイエンド (HE) コントローラに配線する
次のドライブタイプを含む DE2-24 ディスクシェルフは ZS9-2 コントローラでサポートされています。
-
LFF HDD
-
H7280A520SUN8.0T
-
H7280B520SUN8.0T
-
H7280B524SUN8.0T
-
-
SFF HDD
-
H101860SFSUN600G
-
H101812SFSUN1.2T
-
H1018124FSUN1.2T
-
-
SSD の書込み
-
HSCAC2DA6SUN200G
-
HBCAC2DH6SUN200G
-
HBSAC2DH6SUN200G
-
HPCAC2DH6ORA200G
-
HPSAC2DH6ORA200G
-
-
SSD の読取り
-
HSCAC2DA2SUN1.6T
-
HBCAC2DH2SUN3.2T
-
HBSAC2DH2SUN3.2T
-
1 つ以上の DE3-24 ディスクシェルフを導入することによって、DE2-24 ディスクシェルフを使用したシステムをアップグレードするか、システムへの追加を行うには、このセクションで示す図を参照してください。次の図では、DE2-24 ディスクシェルフには 3 つの I/O モジュールポートがあり、DE3-24 ディスクシェルフには 4 つのポートがあります。混在型ディスクシェルフの利用のガイドラインについては、キャビネットおよび配線のガイドラインを参照してください。
注 - DE3-24 ディスクシェルフを既存の DE2-24 ストレージ構成に追加する場合は SAS-3 の配線が必要であり、可能な場合は、従来の配線と方法が維持されます。ほとんどの場合、新しい配線方法を使用して再配線する方がより簡単です。アクティブオプティカルケーブル (AOC) を使用して DE3-24 ディスクシェルフをコントローラに接続し、SAS-2 銅ケーブルを使用して DE2-24 ディスクシェルフをコントローラに接続します。次の例は、DE2-24 ディスクシェルフによる構成の配線し直しによるZS9-2 HE コントローラおよび DE3-24 ディスクシェルフの収容を示しています。
チェーンの端での DE2-24 ディスクシェルフへの DE3-24 の追加
この例では、7 台の DE2-24 (4 つのチェーン) の構成が、2 台の DE3-24 ディスクシェルフを右端から 2 番目のチェーン (いちばん上) および右端のチェーン (いちばん下) に追加することでアップグレートされます。

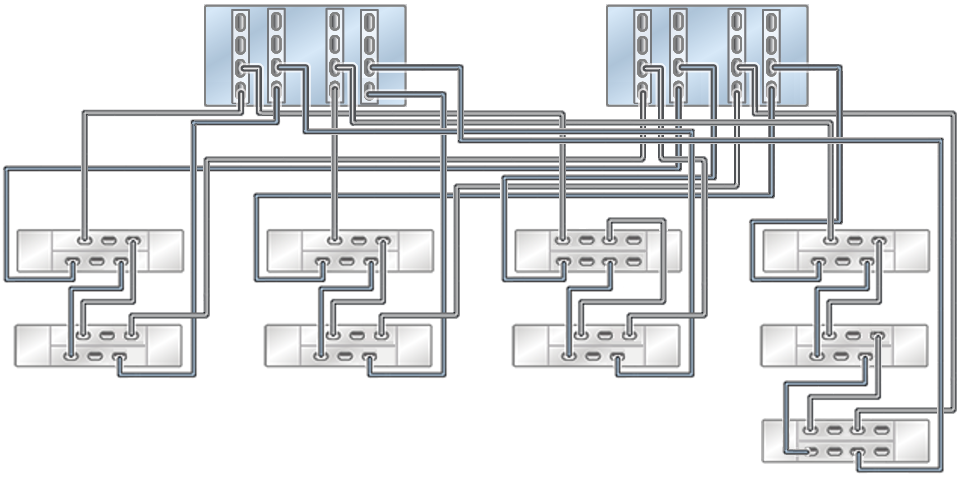

図 518 4 つのチェーン内で DE3-24 1 台 (右から 2 番目のチェーン、最初のディスクシェルフ) と 2 番目のDE3-24 1 台 (右側のチェーン、3 番目のディスクシェルフ) および DE2-24 7台に接続された HBA 4 基を搭載するクラスタ化 ZS9-2 HE コントローラ
チェーンの中間での DE2-24 ディスクシェルフへの DE3-24 の追加または DE2-24 ディスクシェルフの DE3-24 の交換
この例では、8 台の DE2-24 (4 つのチェーン) の構成が、1 台の DE3-24 ディスクシェルフを右端のチェーンの中央に追加することでアップグレートされます。

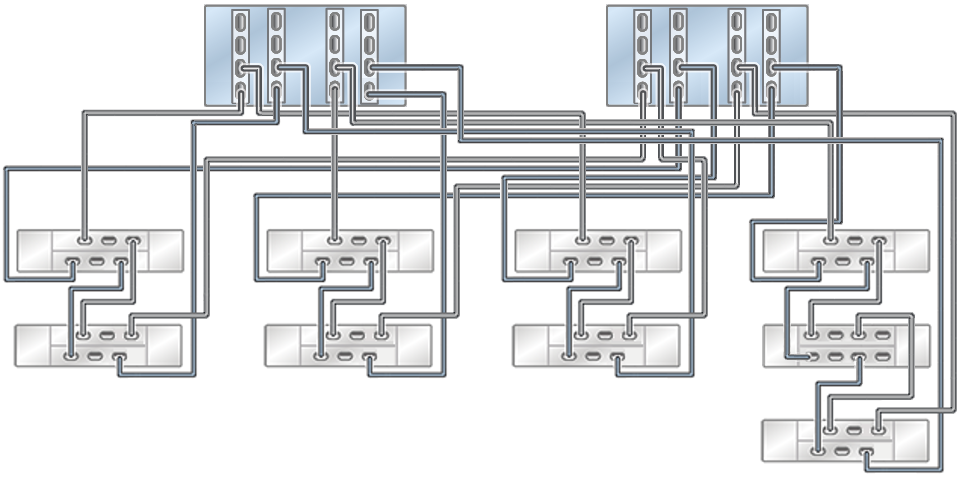

図 519 4 つのチェーン内で DE3-24 1 台 (右側のチェーン、2 番目のディスクシェルフ) と DE2-24 8 台に接続された HBA 4 基を搭載するクラスタ化 ZS9-2 HE コントローラ
排他的 DE3-24 ディスクシェルフチェーンの追加
この例では、6 台の DE2-24 (左側の 3 つのチェーン) の構成が、3 台の DE3-24 (右側のチェーン) を追加することでアップグレートされます。

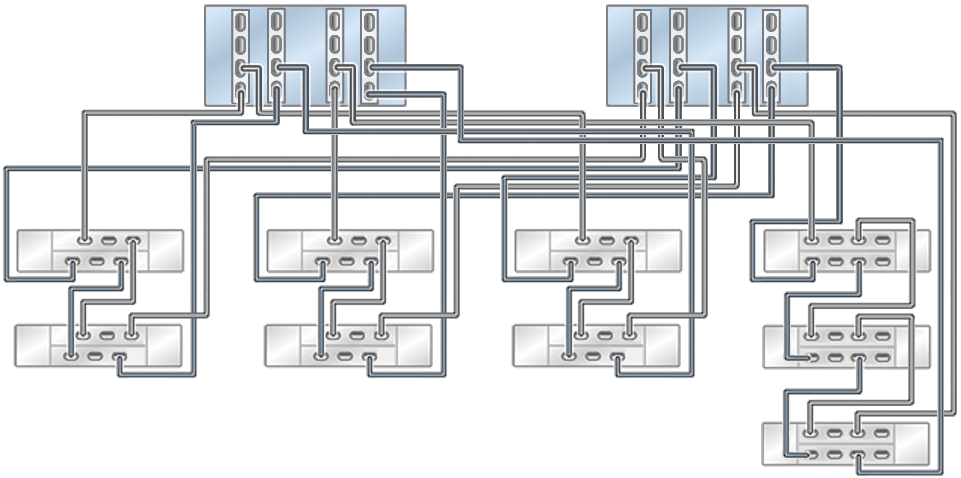

図 520 最初の 3 つのチェーン内で DE3-24 3 台 (右側のチェーン) と DE2-24 6 台に接続された HBA 4 基を搭載するクラスタ化 ZS9-2 HE コントローラ
