ZS3-2 スタンドアロンから DE3-24 ディスクシェルフ (HBA 1 基)
次の図は、HBA 1 基を搭載する Oracle ZFS Storage ZS3-2 スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。
図 166 1 つのチェーン内で DE3-24 ディスクシェルフ 1 台に接続された HBA 1 基を搭載するスタンドアロン ZS3-2 コントローラ
図 167 2 つのチェーン内で DE3-24 ディスクシェルフ 2 台に接続された HBA 1 基を搭載するスタンドアロン ZS3-2 コントローラ

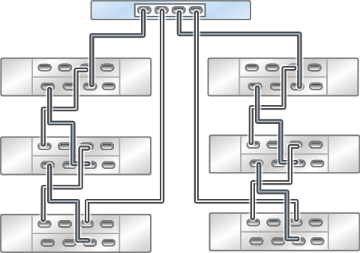

図 168 2 つのチェーン内で DE3-24 ディスクシェルフ 6 台に接続された HBA 1 基を搭載するスタンドアロン ZS3-2 コントローラ
