7420 クラスタ化から DE2-24 ディスクシェルフ (HBA 5 基)
次の図は、HBA 5 基を搭載する Oracle ZFS Storage 7420 クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。

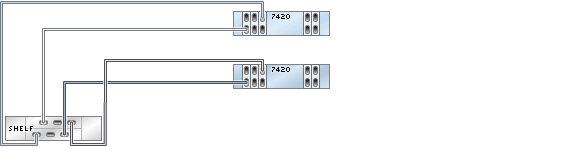

図 423 1 つのチェーン内で DE2-24 ディスクシェルフ 1 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ

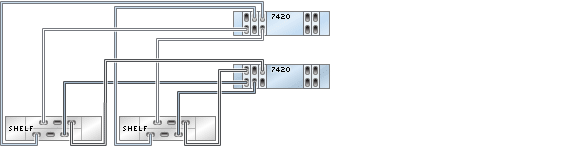

図 424 2 つのチェーン内で DE2-24 ディスクシェルフ 2 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ

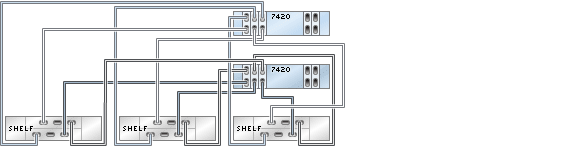

図 425 3 つのチェーン内で DE2-24 ディスクシェルフ 3 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ
図 426 4 つのチェーン内で DE2-24 ディスクシェルフ 4 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ

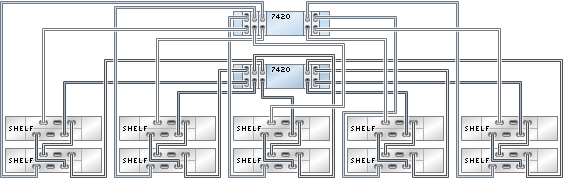

図 427 5 つのチェーン内で DE2-24 ディスクシェルフ 10 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ
図 428 5 つのチェーン内で DE2-24 ディスクシェルフ 10 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ
図 429 5 つのチェーン内で DE2-24 ディスクシェルフ 30 台に接続された HBA 5 基を搭載するクラスタ化 7420 コントローラ
図 430 1 つのチェーン内の複数のディスクシェルフ
