Oracle^® ZFS Storage Appliance 配線ガイド、リリース OS8.8.x

ZS5-4 ラック搭載システムの容量構成のための配線の表および図

次の表では、3 メートル SAS ケーブルを使用する場合の、基本キャビネット内の 2 台のコントローラおよび 8 台のディスクシェルフの位置およびポート接続について説明します。最初のディスクシェルフは RU01 にあり、各ディスクシェルフには 2 基の IOM があります。

表 34  基本キャビネット: コントローラおよびディスクシェルフの位置および接続

元 先 RU コントローラ HBA ポート RU ディスクシェルフ ディスクシェルフポート 20 1 スロット 3、ポート 0 1 1 IOM 1、ポート 2 17 0 スロット 6、ポート 0 1 1 IOM 0、ポート 2 20 1 スロット 7、ポート 0 23 3 IOM 1、ポート 2 17 0 スロット 9、ポート 0 23 3 IOM 0、ポート 2 17 0 スロット 3、ポート 0 5、13 2、6 IOM 1、ポート 0 20 1 スロット 6、ポート 0 5、13 2、6 IOM 0、ポート 0 17 0 スロット 7、ポート 0 27、35 4、8 IOM 1、ポート 0 20 1 スロット 9、ポート 0 27、35 4、8 IOM 0、ポート 0

次の表では、6 メートル SAS ケーブルを使用する場合の、拡張キャビネット 1 内の 10 台のディスクシェルフの位置およびポート接続について説明します。最初のディスクシェルフは RU01 にあり、各ディスクシェルフには 2 基の IOM があります。拡張キャビネット 1 は、ディスクシェルフ 9 から 18 をサポートしています。

表 35  拡張キャビネット 1: コントローラおよびディスクシェルフの位置および接続

元 先 RU コントローラ HBA ポート RU ディスクシェルフ ディスクシェルフポート 20 1 スロット 3、ポート 1 1 9 IOM 1、ポート 2 17 0 スロット 6、ポート 1 1 9 IOM 0、ポート 2 20 1 スロット 7、ポート 1 21 11 IOM 1、ポート 2 17 0 スロット 9、ポート 1 21 11 IOM 0、ポート 2 17 0 スロット 3、ポート 1 5、9、13、17 10、13、14、17 IOM 1、ポート 0 20 1 スロット 6、ポート 1 5、9、13、17 10、13、14、17 IOM 0、ポート 0 17 0 スロット 7、ポート 1 25、33、37 12、16、18 IOM 1、ポート 0 20 1 スロット 9、ポート 1 25、33、37 12、16、18 IOM 0、ポート 0

次の表では、6 メートル SAS ケーブルを使用する場合の、拡張キャビネット 2 内の 10 台のディスクシェルフの位置およびポート接続について説明します。最初のディスクシェルフは RU01 にあり、各ディスクシェルフには 2 基の IOM があります。拡張キャビネット 2 は、ディスクシェルフ 19 から 28 をサポートしています。

表 36  拡張キャビネット 2: コントローラおよびディスクシェルフの位置および接続

元 先 RU コントローラ HBA ポート RU ディスクシェルフ ディスクシェルフポート 20 1 スロット 3、ポート 2 1 19 IOM 1、ポート 2 17 0 スロット 6、ポート 2 1 19 IOM 0、ポート 2 20 1 スロット 7、ポート 2 21 21 IOM 1、ポート 2 17 0 スロット 9、ポート 2 21 21 IOM 0、ポート 2 17 0 スロット 3、ポート 2 5、9、13、17 20、23、24、27 IOM 1、ポート 0 20 1 スロット 6、ポート 2 5、9、13、17 20、23、24、27 IOM 0、ポート 0 17 0 スロット 7、ポート 2 25、33、37 22、26、28 IOM 1、ポート 0 20 1 スロット 9、ポート 2 25、33、37 22、26、28 IOM 0、ポート 0

次の表では、6 メートル SAS ケーブルを使用する場合の、拡張キャビネット 3 内の 10 台のディスクシェルフの位置およびポート接続について説明します。最初のディスクシェルフは RU01 にあり、各ディスクシェルフには 2 基の IOM があります。拡張キャビネット 2 は、ディスクシェルフ 29 から 38 をサポートしています。

表 37  拡張キャビネット 3: コントローラおよびディスクシェルフの位置および接続

元 先 RU コントローラ HBA ポート RU ディスクシェルフ ディスクシェルフポート 20 1 スロット 3、ポート 3 1 29 IOM 1、ポート 2 17 0 スロット 6、ポート 3 1 29 IOM 0、ポート 2 20 1 スロット 7、ポート 3 21 31 IOM 1、ポート 2 17 0 スロット 9、ポート 3 21 31 IOM 0、ポート 2 17 0 スロット 3、ポート 3 5、9、13、17 30、33、34、37 IOM 1、ポート 0 20 1 スロット 6、ポート 3 5、9、13、17 30、33、34、37 IOM 0、ポート 0 17 0 スロット 7、ポート 3 25、33、37 32、36、38 IOM 1、ポート 0 20 1 スロット 9、ポート 3 25、33、37 32、36、38 IOM 0、ポート 0

次の図は、事前ラック搭載済みシステムを配線する方法、および将来システムを拡張する方法について説明します。各図の凡例は次のとおりです。

• 白丸は上部 IOM (IOM 1) へのケーブル接続を示しています。

• 黒丸は下部 IOM (IOM 0) へのケーブル接続を示しています。

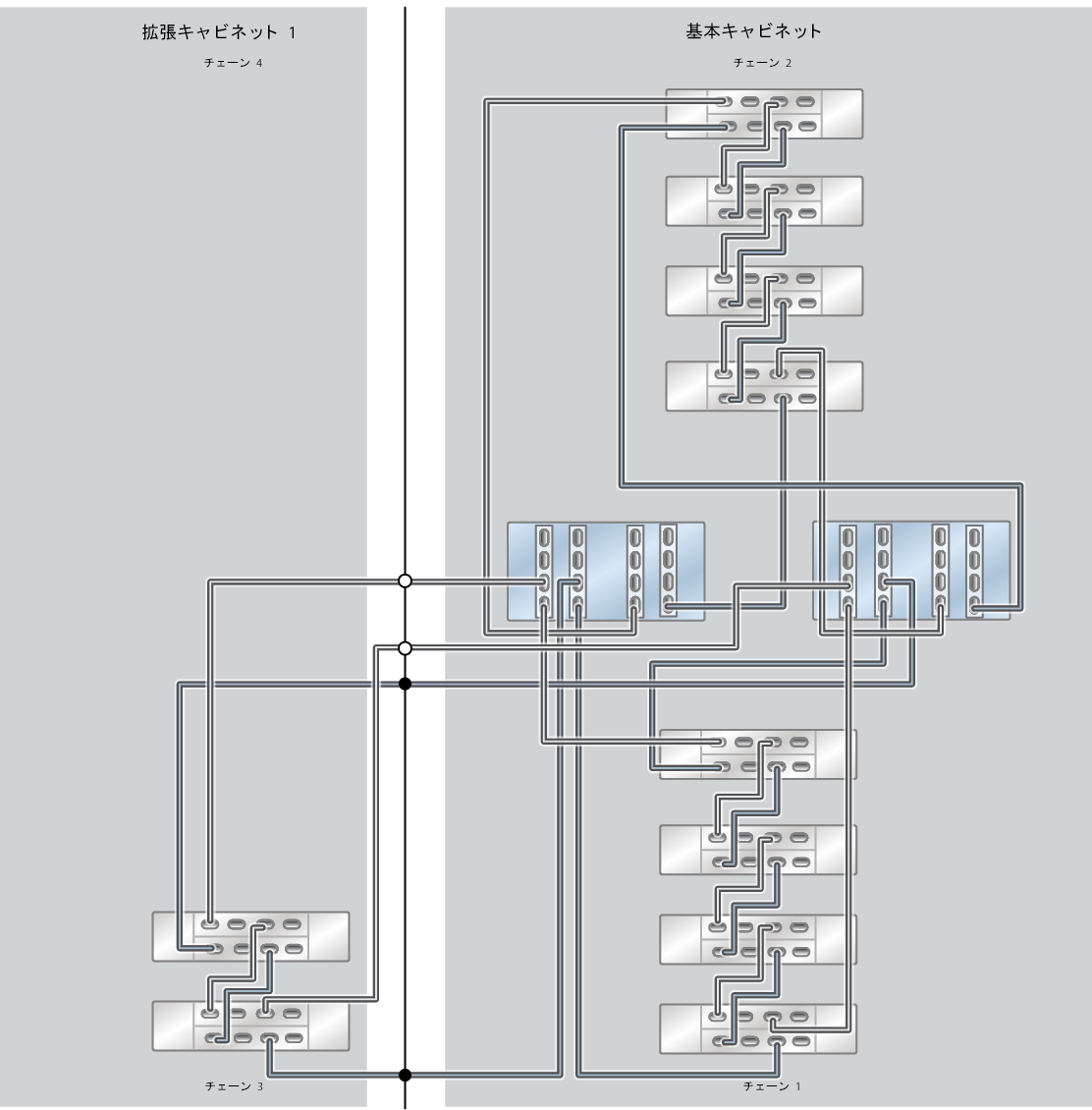

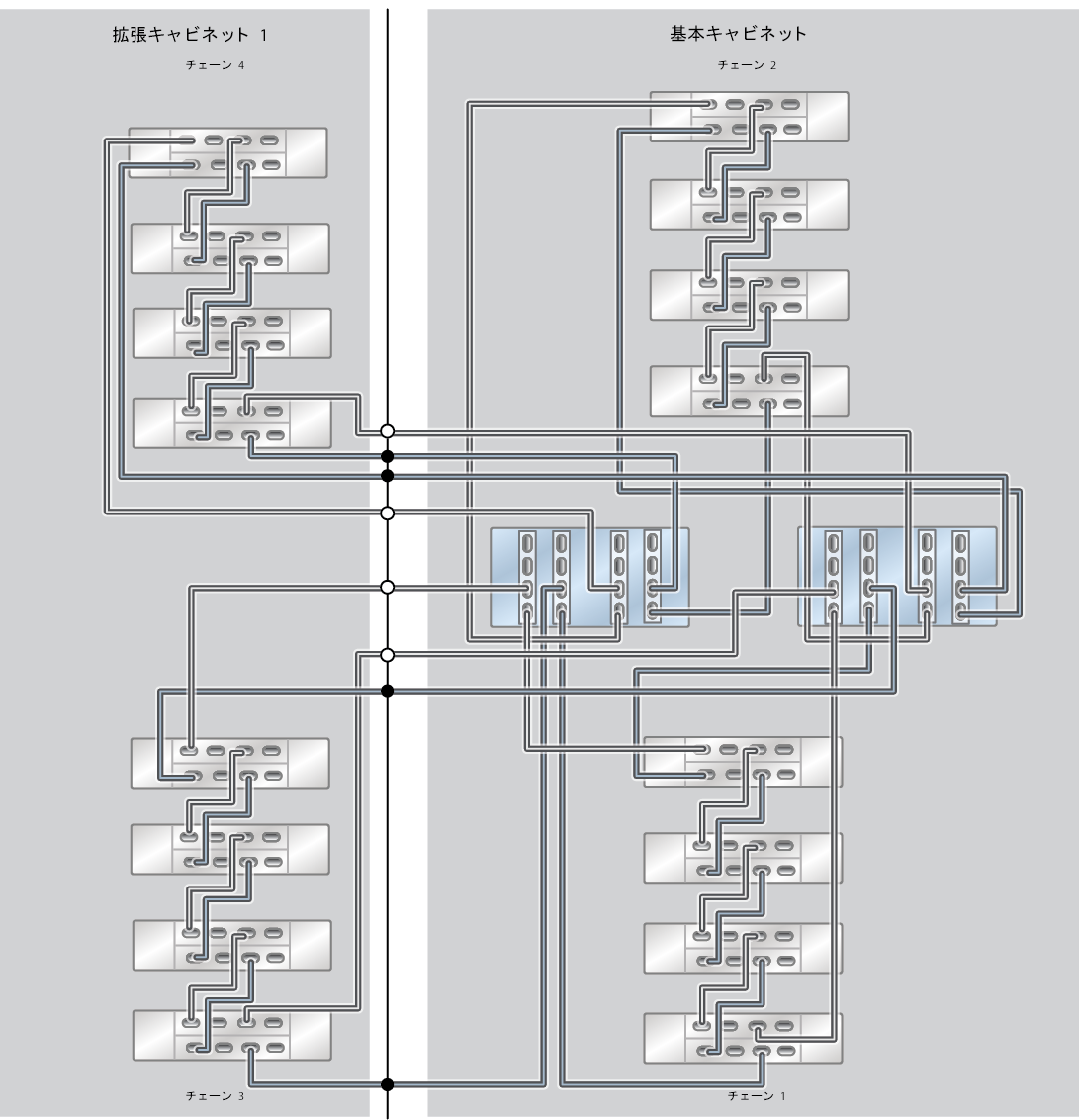

図 777  ZS5-4 ラック搭載システムの容量構成: 10 台の DE3-24C ディスクシェルフ

図 778  ZS5-4 ラック搭載システムの容量構成: 12 台の DE3-24C ディスクシェルフ

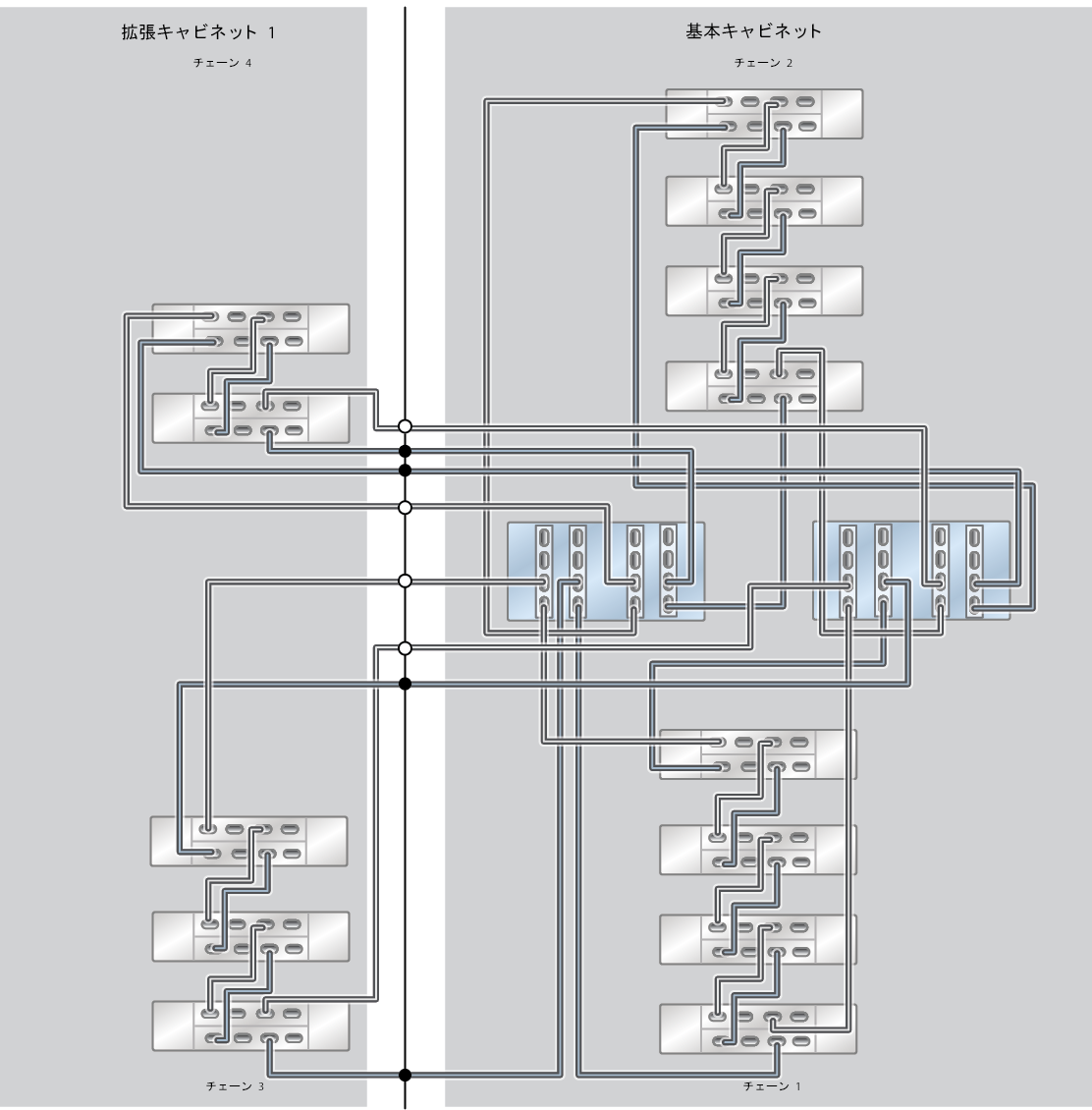

図 779  ZS5-4 ラック搭載システムの容量構成: 13 台の DE3-24C ディスクシェルフ (ハーフラック)

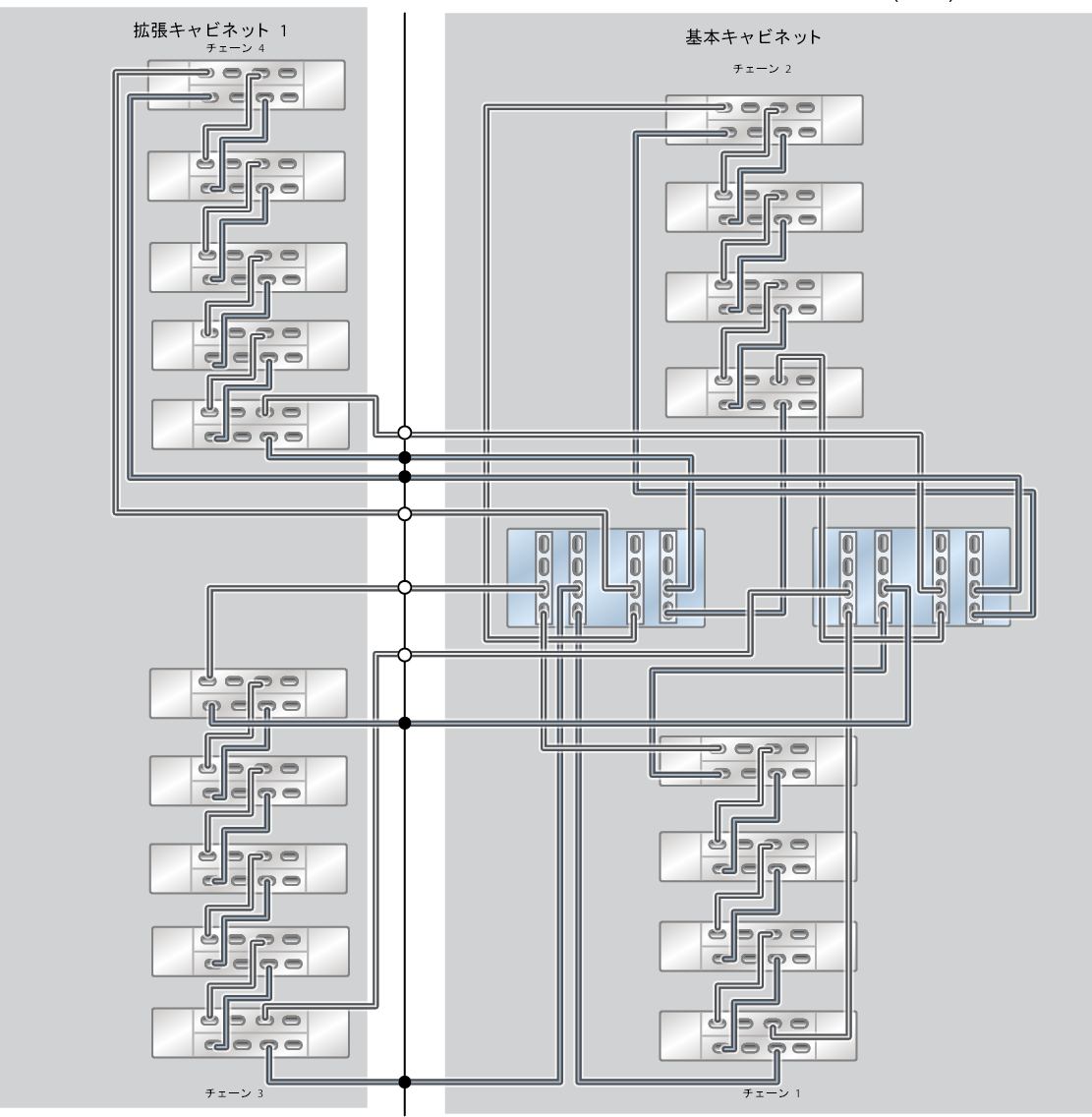

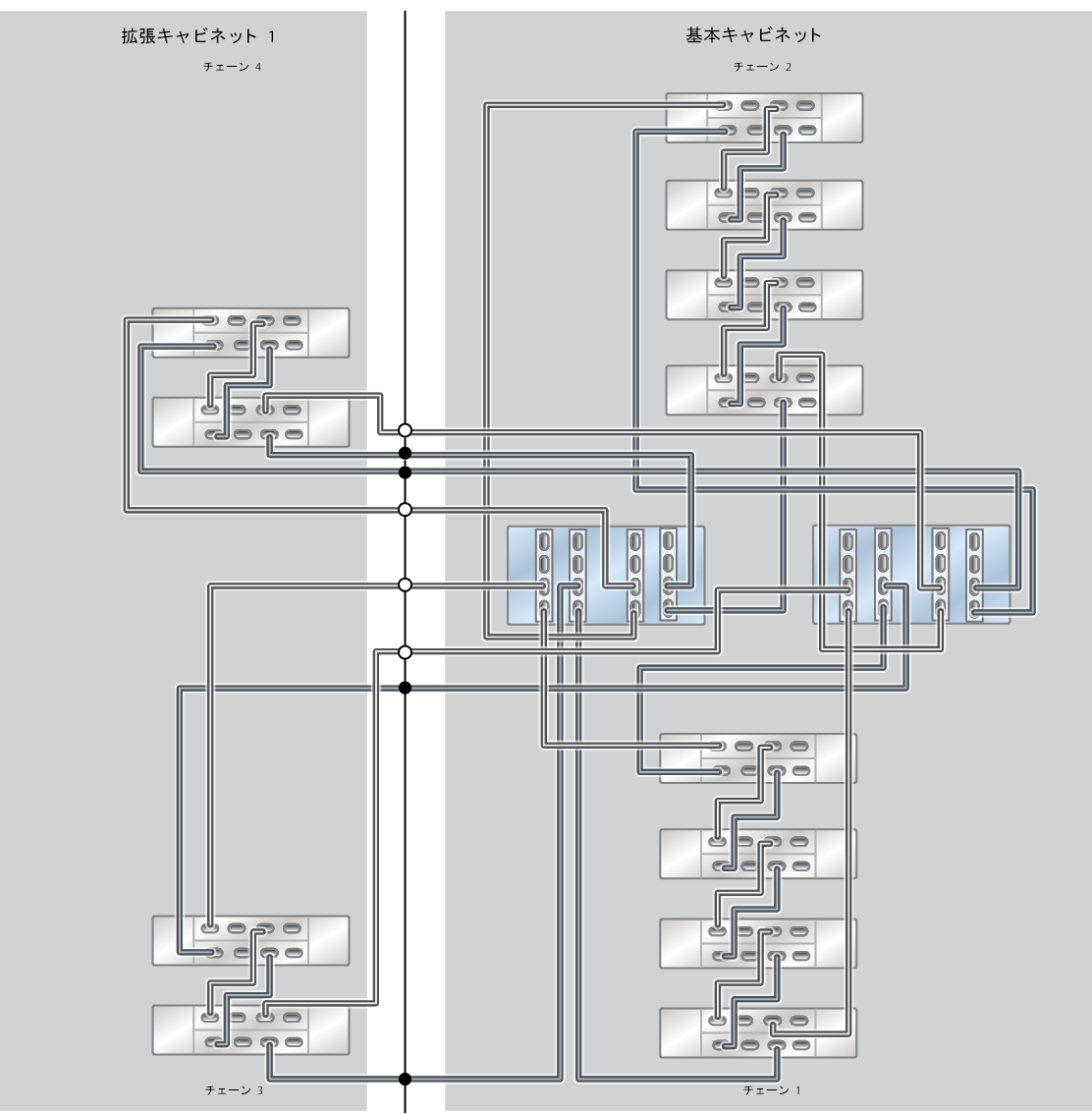

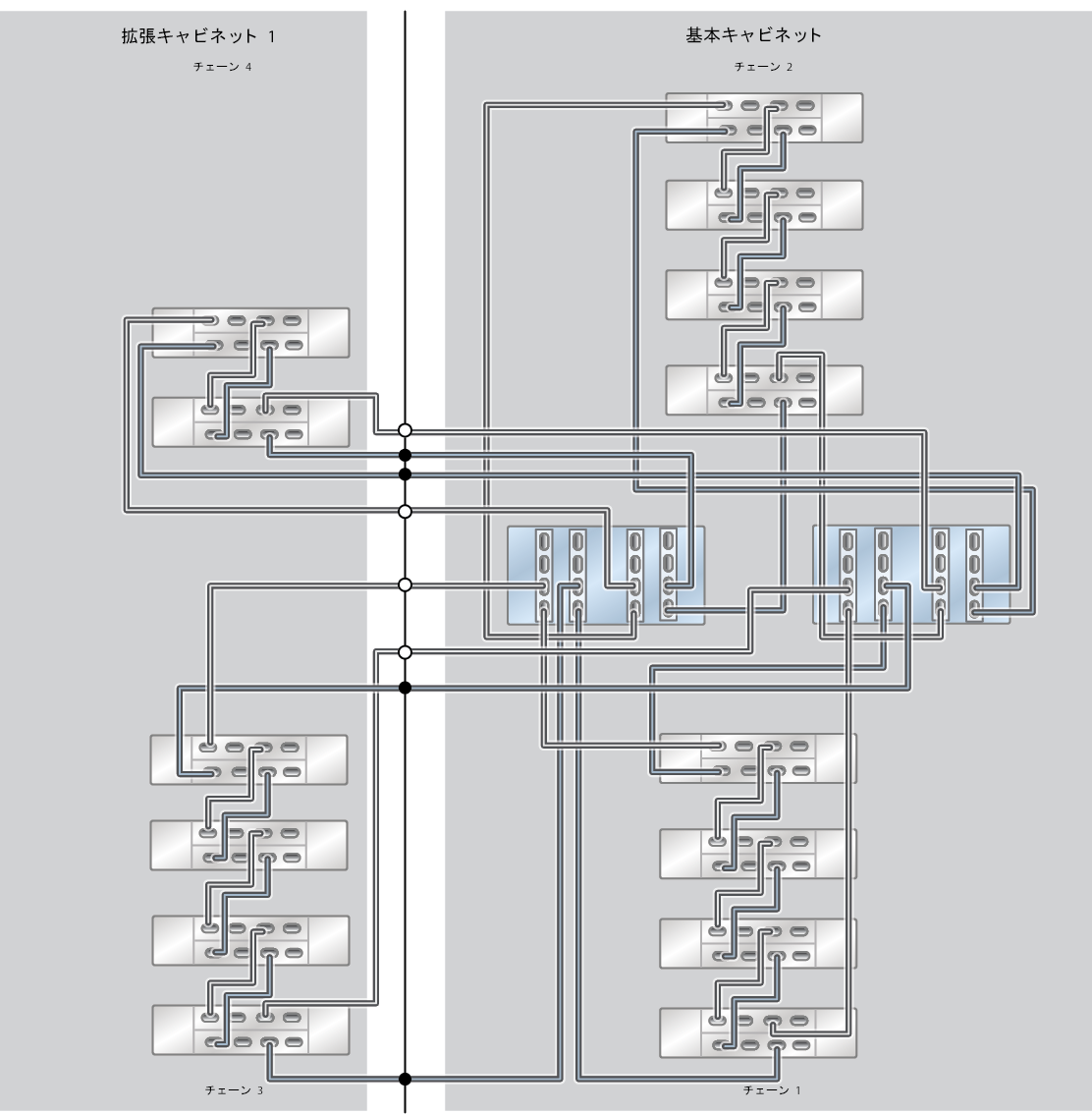

図 780  ZS5-4 ラック搭載システムの容量構成: 14 台の DE3-24C ディスクシェルフ

図 781  ZS5-4 ラック搭載システムの容量構成: 16 台の DE3-24C ディスクシェルフ

図 782  ZS5-4 ラック搭載システムの容量構成: 18 台の DE3-24C ディスクシェルフ

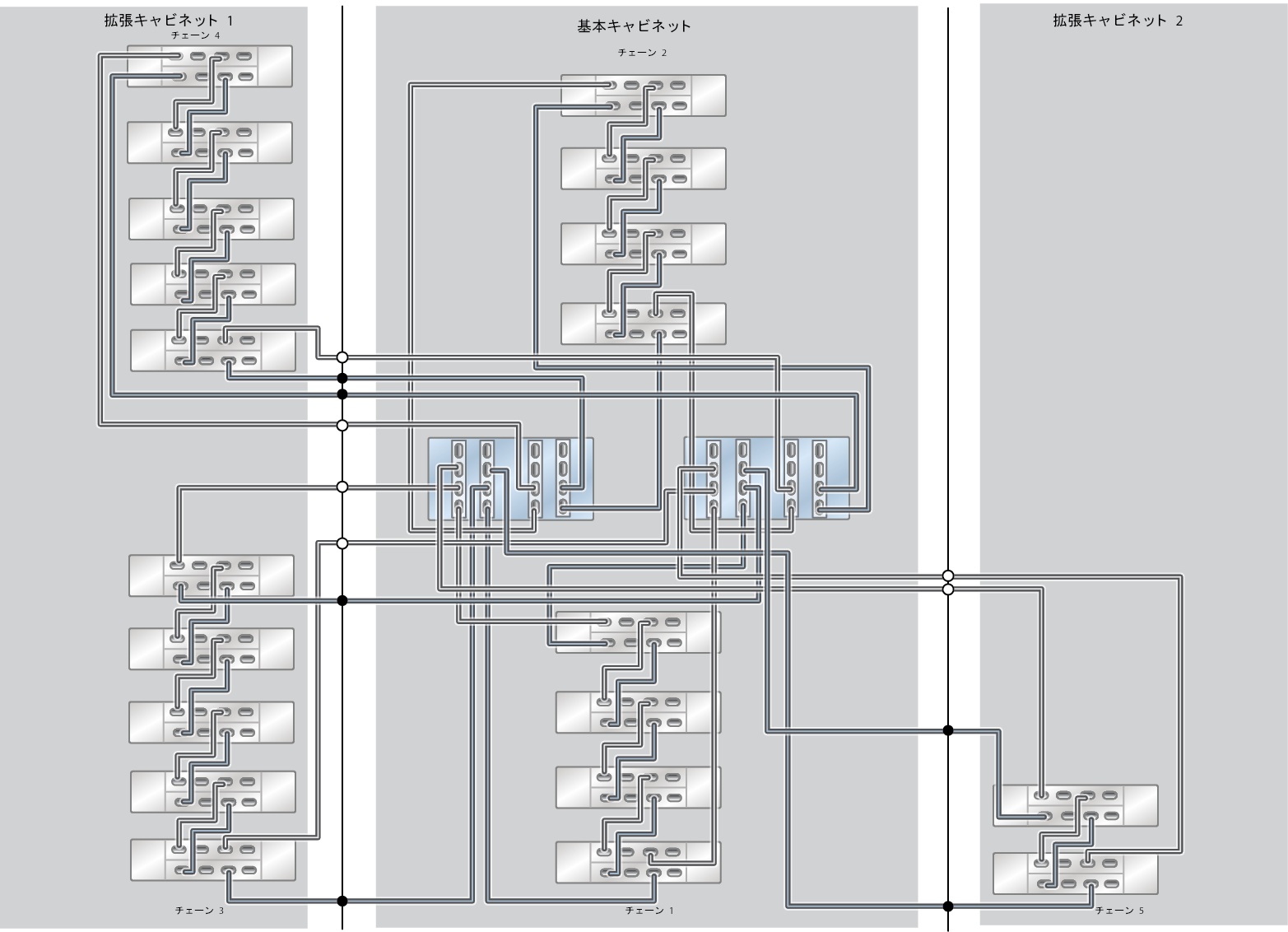

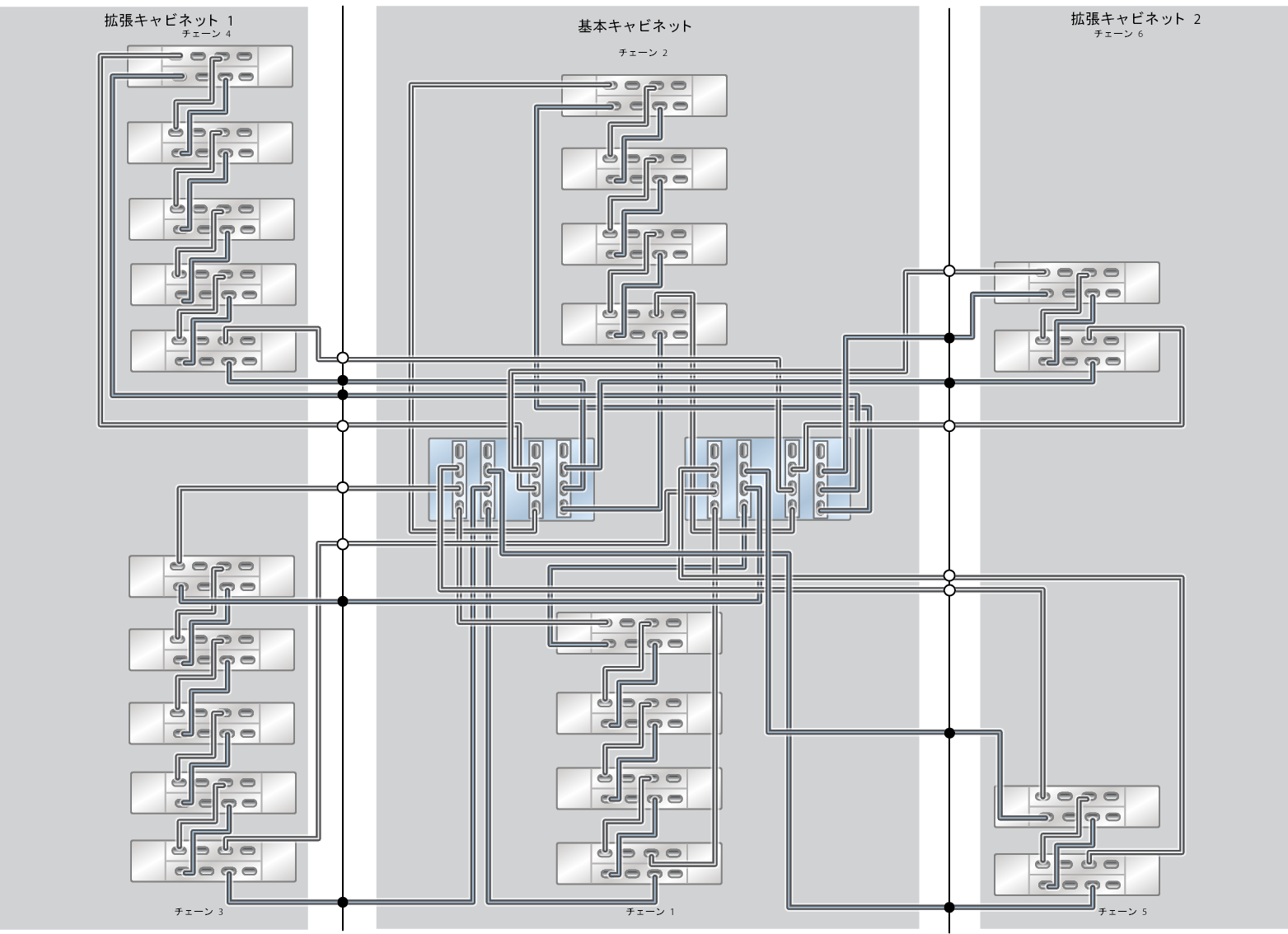

図 783  ZS5-4 ラック搭載システムの容量構成: 20 台の DE3-24C ディスクシェルフ

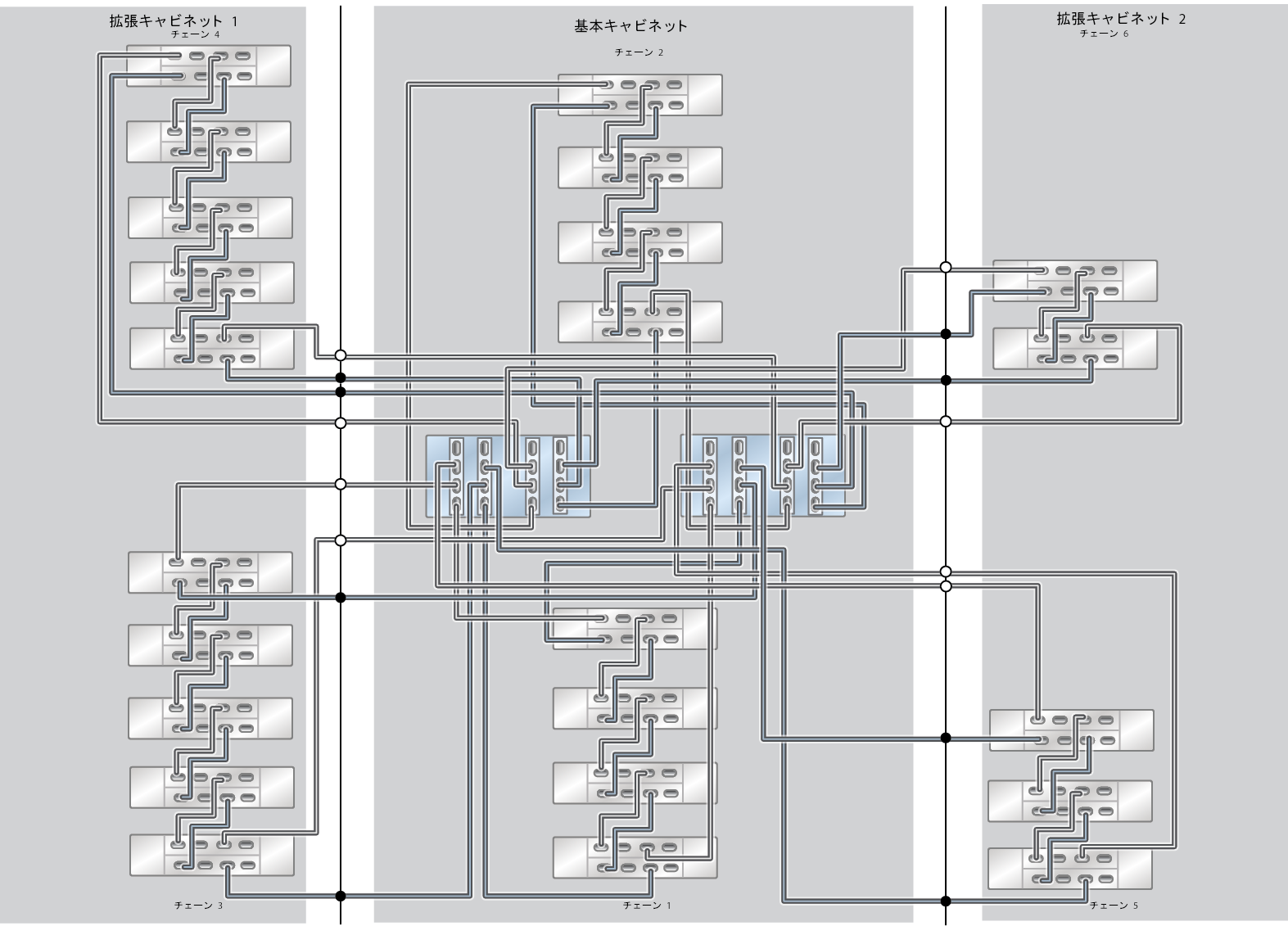

図 784  ZS5-4 ラック搭載システムの容量構成: 22 台の DE3-24C ディスクシェルフ

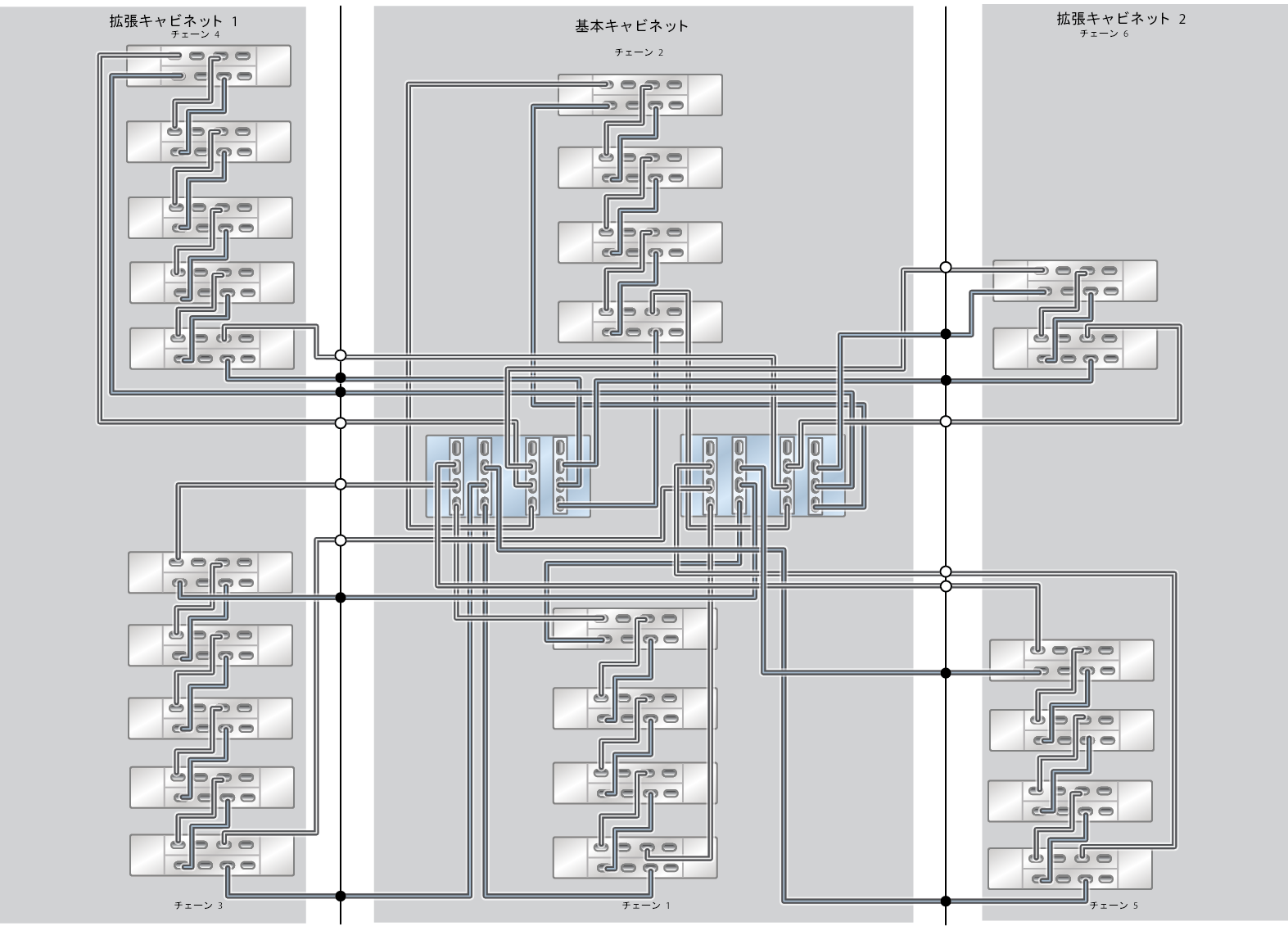

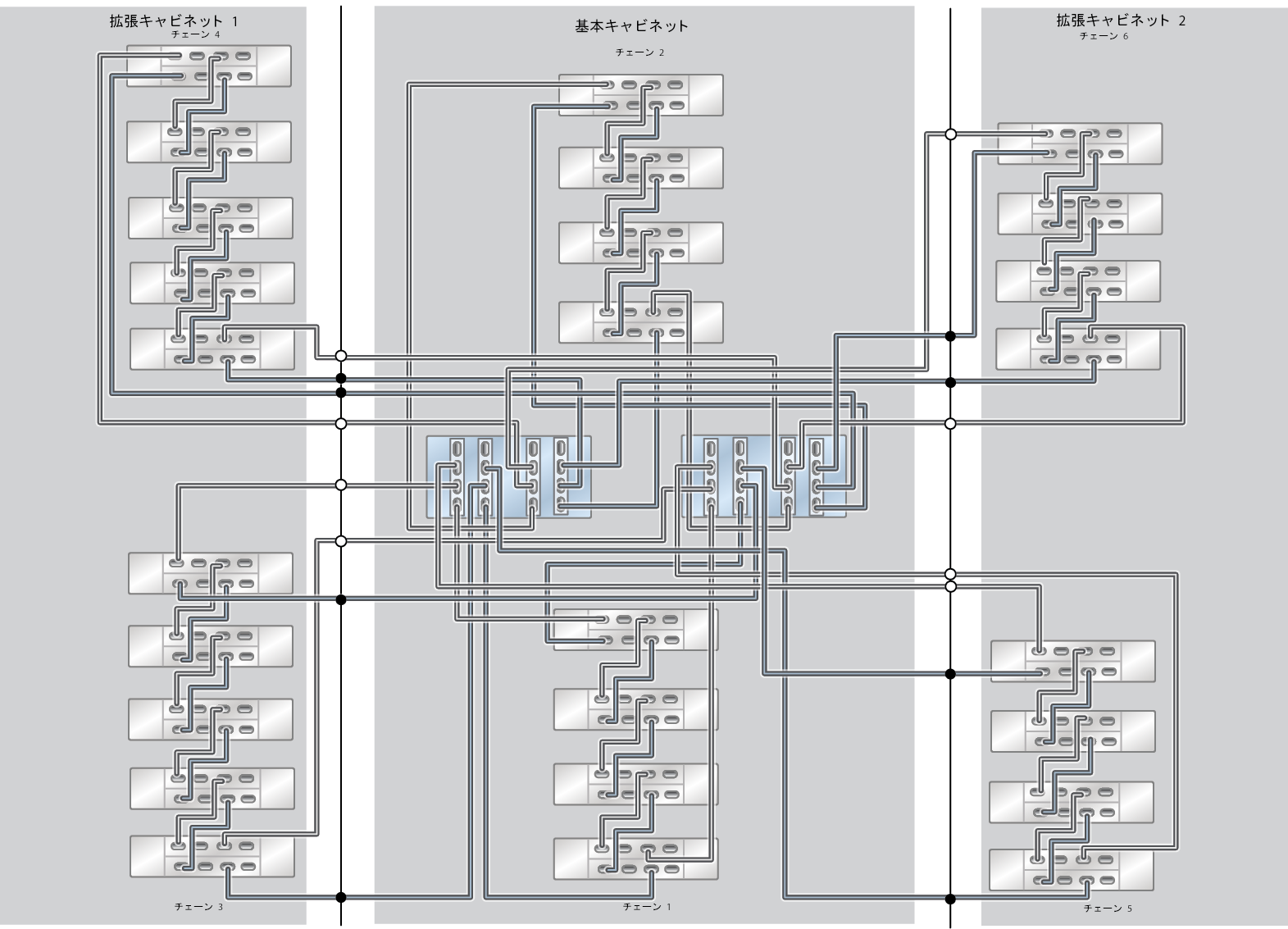

図 785  ZS5-4 ラック搭載システムの容量構成: 23 台の DE3-24C ディスクシェルフ (ハーフラック)

図 786  ZS5-4 ラック搭載システムの容量構成: 24 台の DE3-24C ディスクシェルフ

図 787  ZS5-4 ラック搭載システムの容量構成: 26 台の DE3-24C ディスクシェルフ

図 788  ZS5-4 ラック搭載システムの容量構成: 28 台の DE3-24C ディスクシェルフ

図 789  ZS5-4 ラック搭載システムの容量構成: 30 台の DE3-24C ディスクシェルフ

図 790  ZS5-4 ラック搭載システムの容量構成: 32 台の DE3-24C ディスクシェルフ

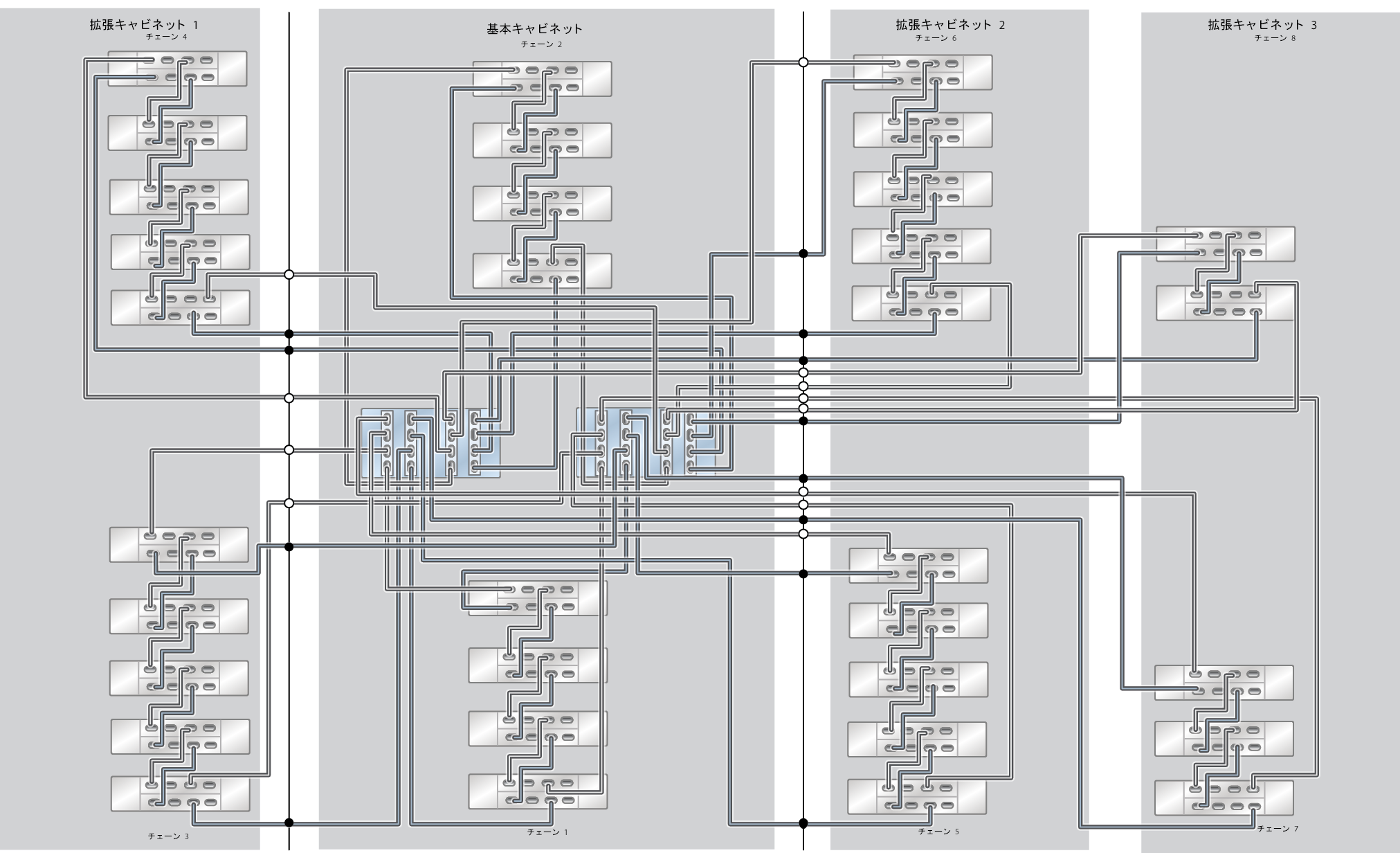

図 791  ZS5-4 ラック搭載システムの容量構成: 33 台の DE3-24C ディスクシェルフ (ハーフラック)

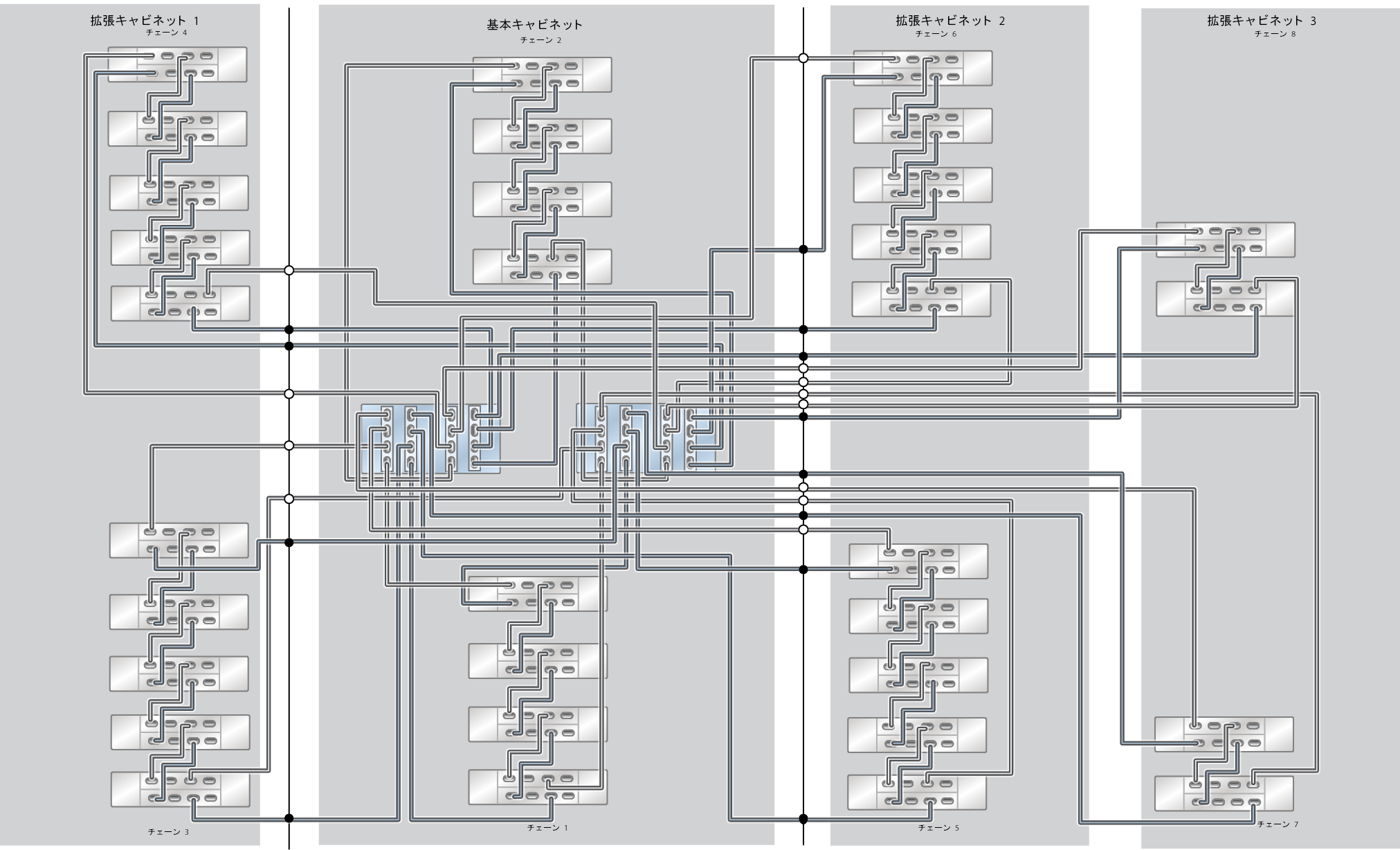

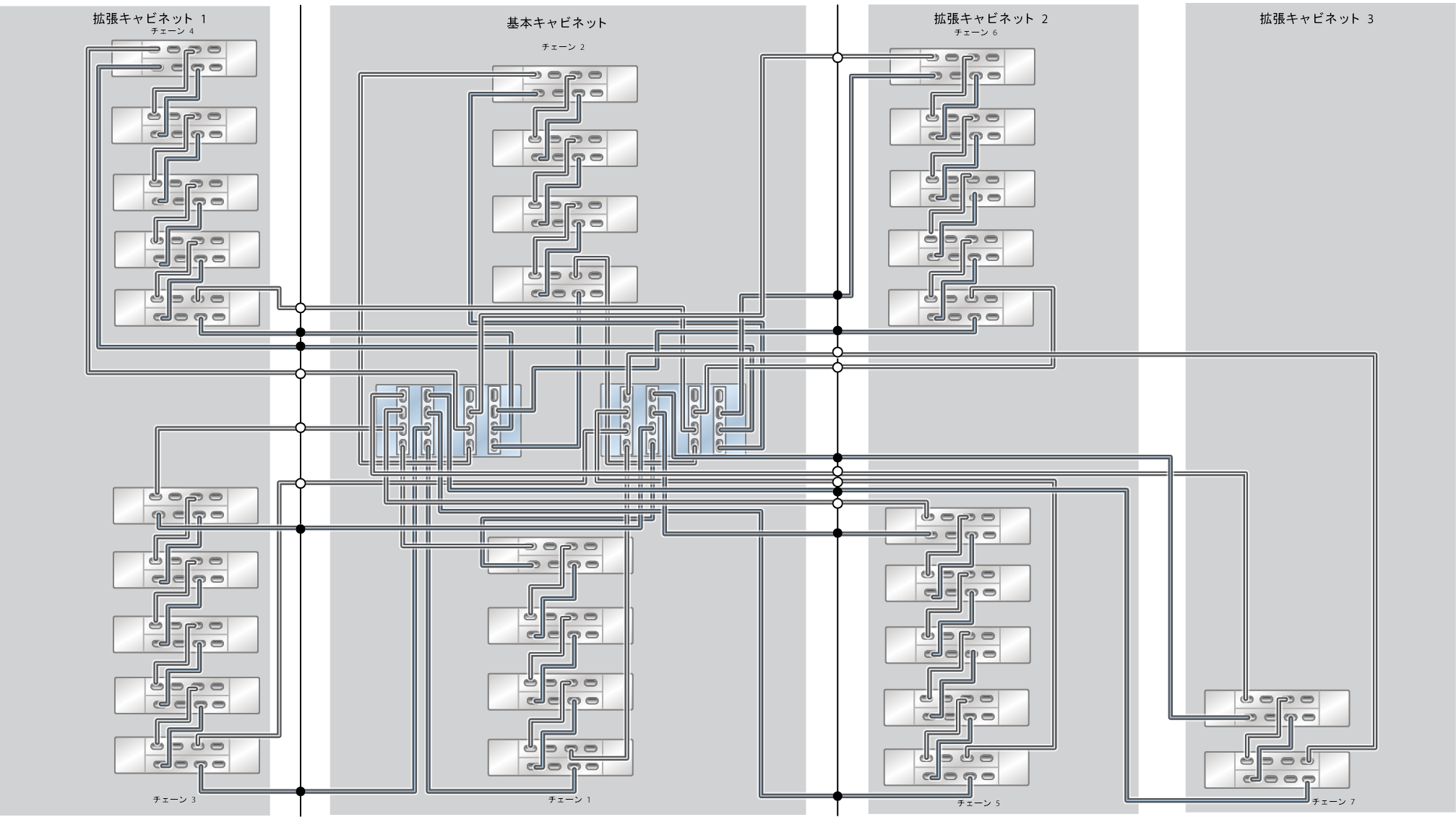

図 792  ZS5-4 ラック搭載システムの容量構成: 34 台の DE3-24C ディスクシェルフ

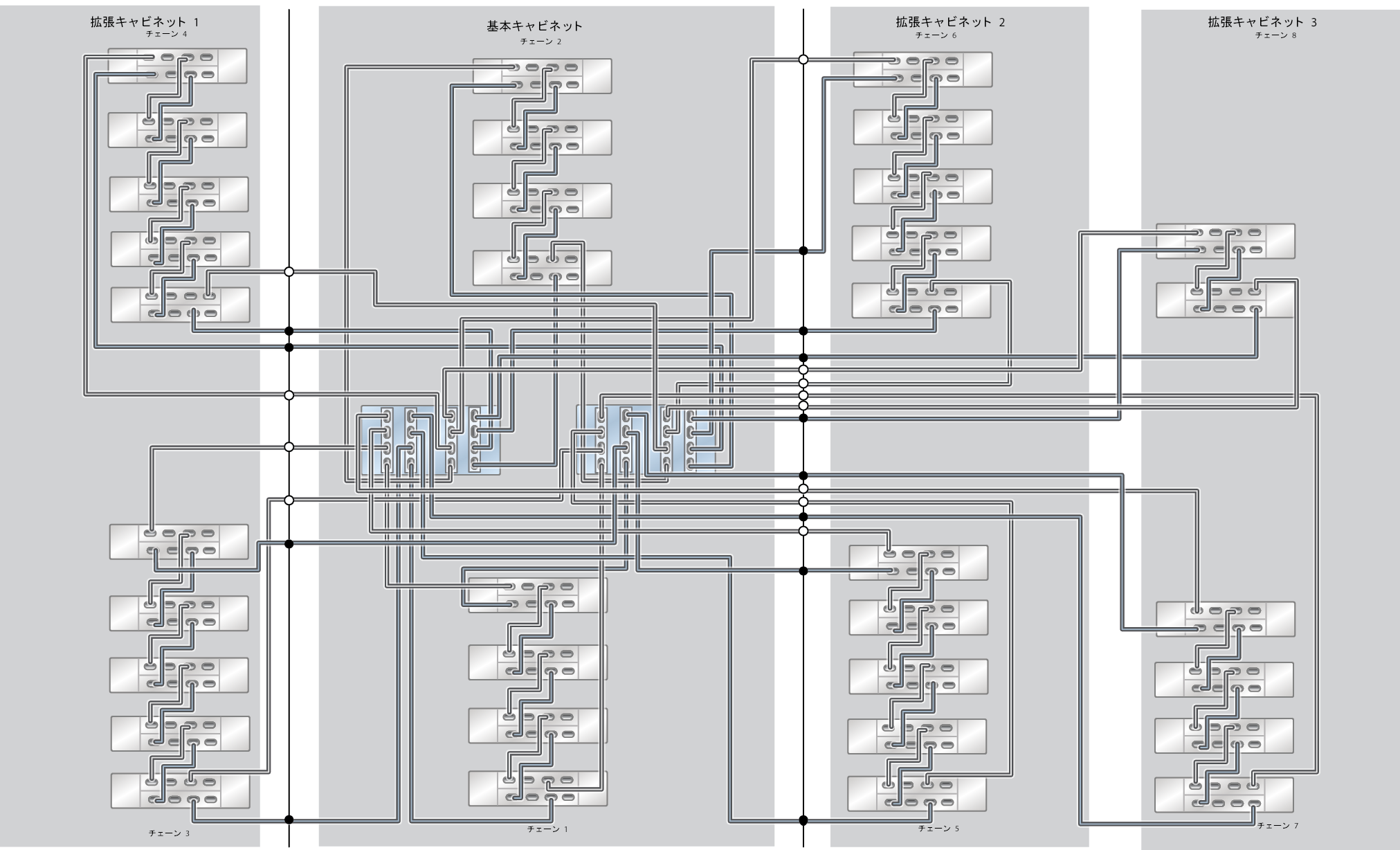

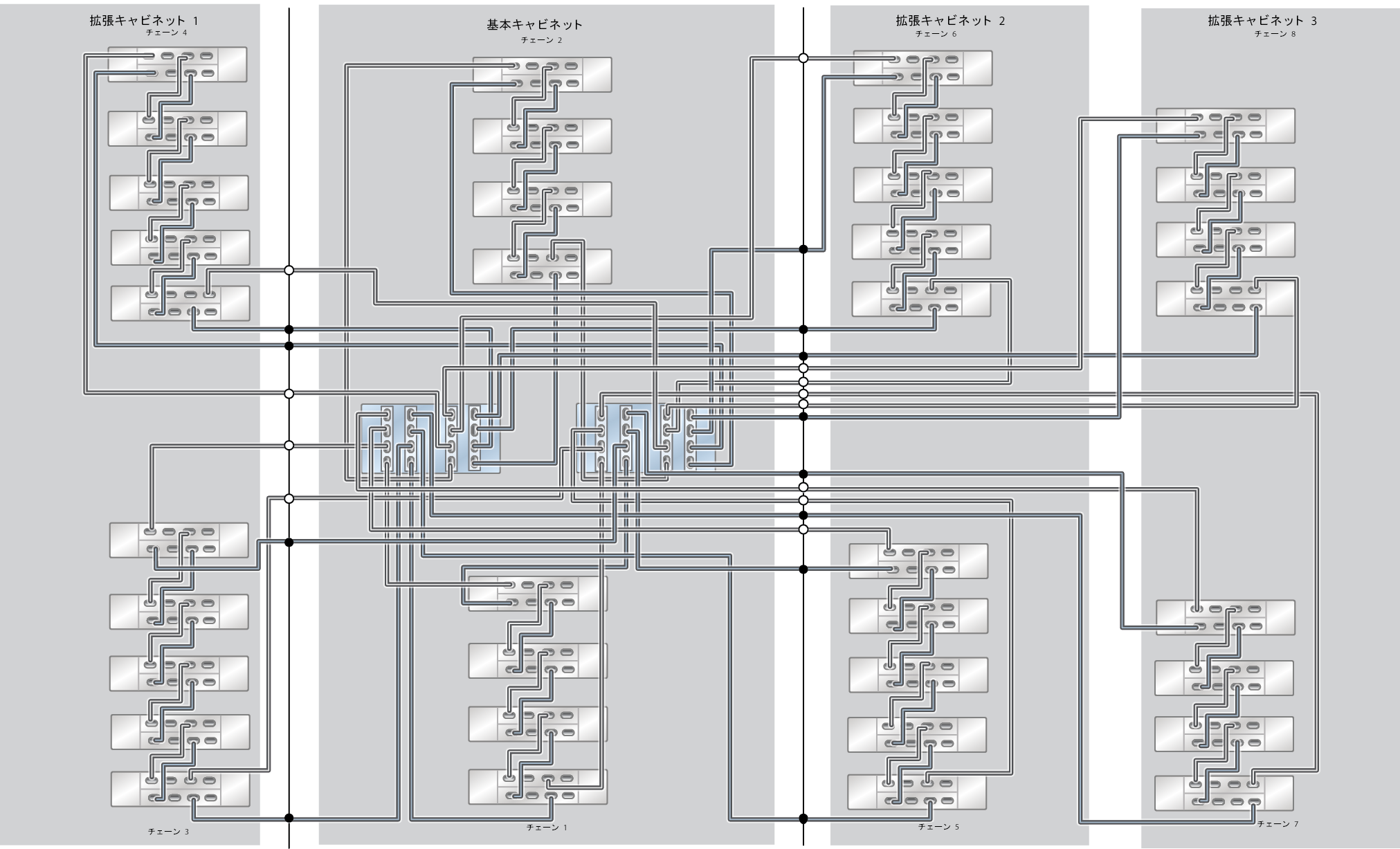

図 793  ZS5-4 ラック搭載システムの容量構成: 36 台の DE3-24C ディスクシェルフ

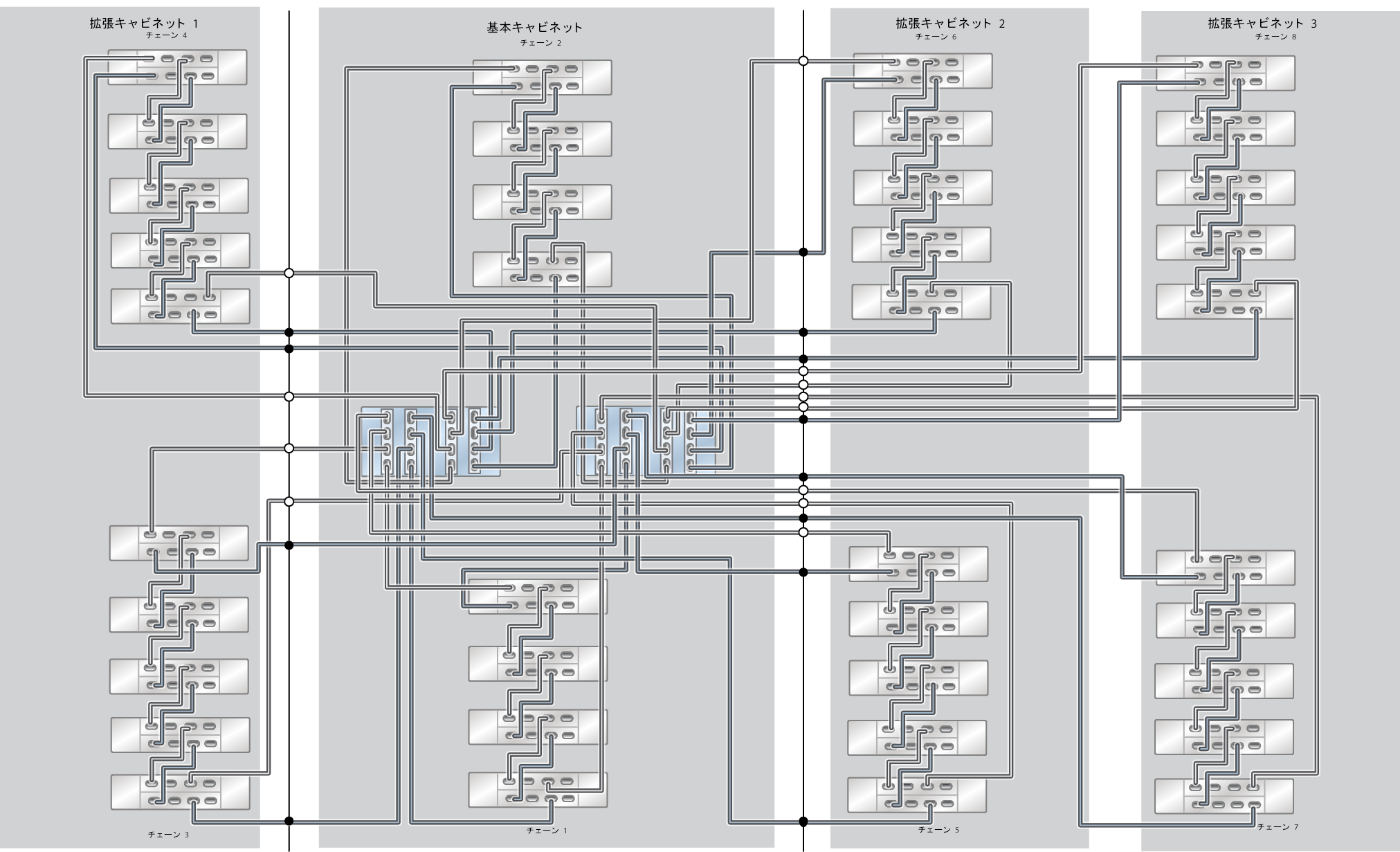

図 794  ZS5-4 ラック搭載システムの容量構成: 38 台の DE3-24C ディスクシェルフ
