DE3-24 ディスクシェルフを ZS9-2 ハイエンド (HE) コントローラに配線する
このセクションでは、スタンドアロンおよびクラスタ化 ZS9-2 HE コントローラを DE3-24 ディスクシェルフに適切に配線するためのガイドラインを説明します。
1 台以上のディスクシェルフに接続するには、次のトピックの図を使用してください。
ZS9-2 HE スタンドアロンから DE3-24 ディスクシェルフ (HBA 4 基)
次の図は、HBA 4 基を搭載する Oracle ZFS Storage ZS9-2 HE スタンドアロンコントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。
図 10 2 つのチェーン内で DE3-24 ディスクシェルフ 2 台に接続された HBA 4 基を搭載するスタンドアロン ZS9-2 HE コントローラ

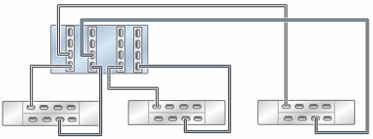

図 11 3 つのチェーン内で DE3-24 ディスクシェルフ 3 台に接続された HBA 4 基を搭載するスタンドアロン ZS9-2 HE コントローラ

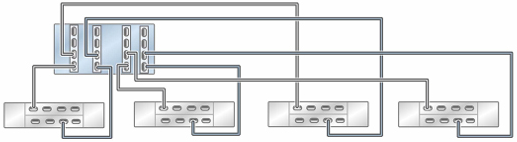

図 12 4 つのチェーン内で DE3-24 ディスクシェルフ 4 台に接続された HBA 4 基を搭載するスタンドアロン ZS9-2 HE コントローラ

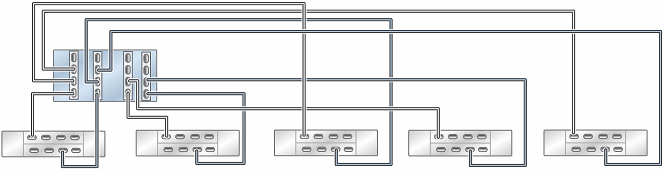

図 13 5 つのチェーン内で DE3-24 ディスクシェルフ 5 台に接続された HBA 4 基を搭載するスタンドアロン ZS9-2 HE コントローラ

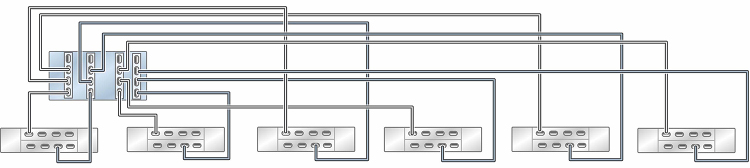

図 14 6 つのチェーン内で DE3-24 ディスクシェルフ 6 台に接続された HBA 4 基を搭載するスタンドアロン ZS9-2 HE コントローラ
図 15 7 つのチェーン内で DE3-24 ディスクシェルフ 7 台に接続された HBA 4 基を搭載するスタンドアロン ZS9-2 HE コントローラ

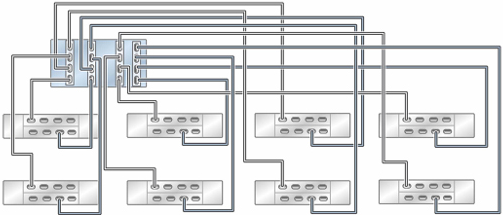

図 16 8 つのチェーン内で DE3-24 ディスクシェルフ 8 台に接続された HBA 4 基を搭載するスタンドアロン ZS9-2 HE コントローラ
図 17 1 つのチェーン内の複数のディスクシェルフ
ZS9-2 HE クラスタ化から DE3-24 ディスクシェルフ (HBA 4 基)
次の図は、HBA 4 基を搭載する Oracle ZFS Storage ZS9-2 HE クラスタ化コントローラでサポートされる構成のサブセットを示します。コントローラをディスクシェルフに配線するには、配線の入門を参照してください。

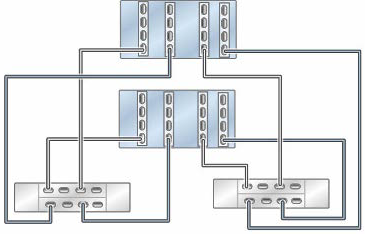

図 18 2 つのチェーン内で DE3-24 ディスクシェルフ 2 台に接続された HBA 4 基を搭載するクラスタ化 ZS9-2 HE コントローラ

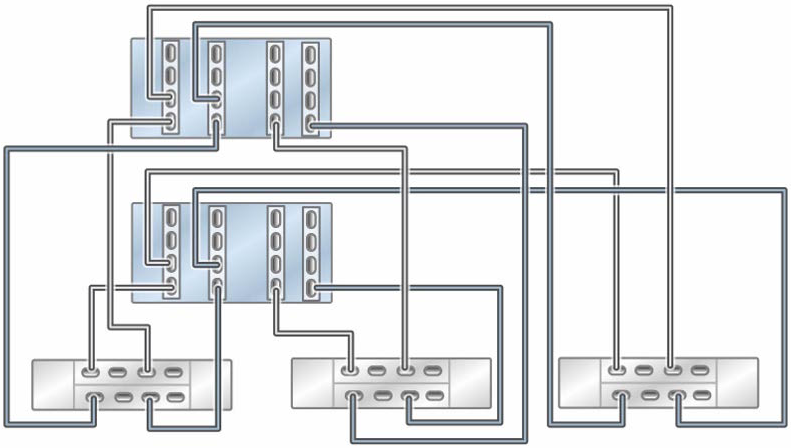

図 19 3 つのチェーン内で DE3-24 ディスクシェルフ 3 台に接続された HBA 4 基を搭載するクラスタ化 ZS9-2 HE コントローラ

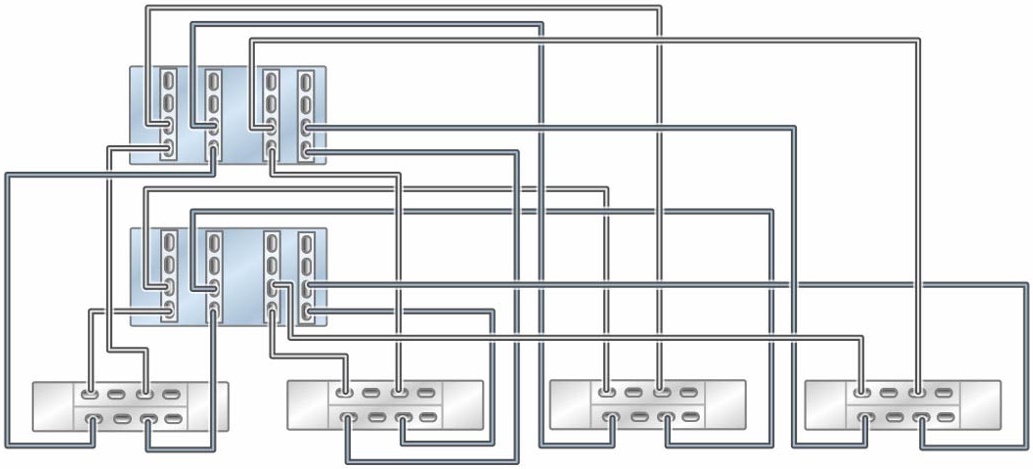

図 20 4 つのチェーン内で DE3-24 ディスクシェルフ 4 台に接続された HBA 4 基を搭載するクラスタ化 ZS9-2 HE コントローラ

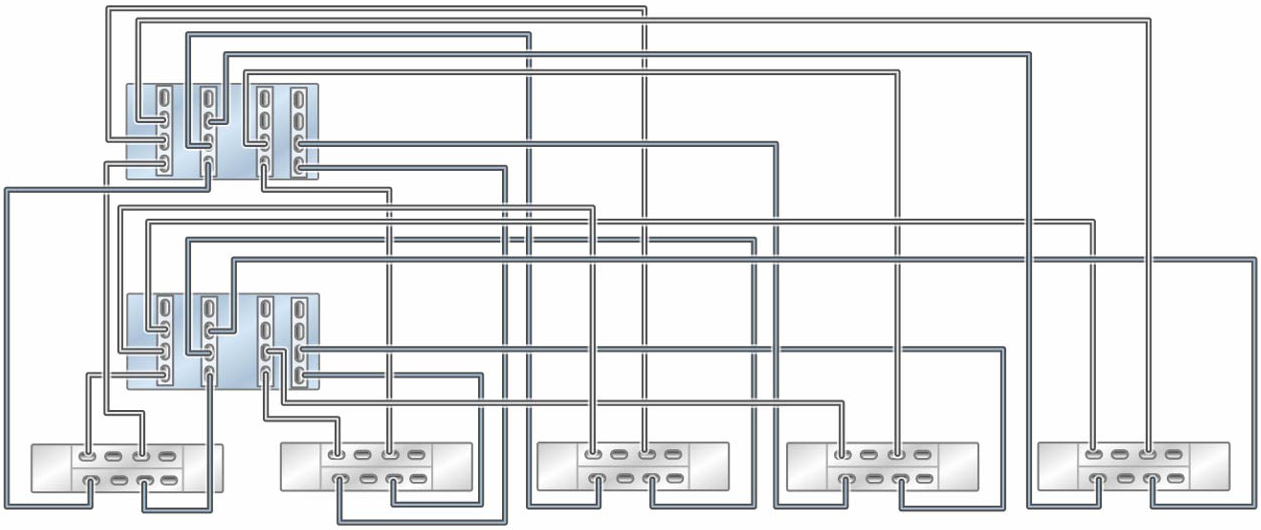

図 21 5 つのチェーン内で DE3-24 ディスクシェルフ 5 台に接続された HBA 4 基を搭載するクラスタ化 ZS9-2 HE コントローラ

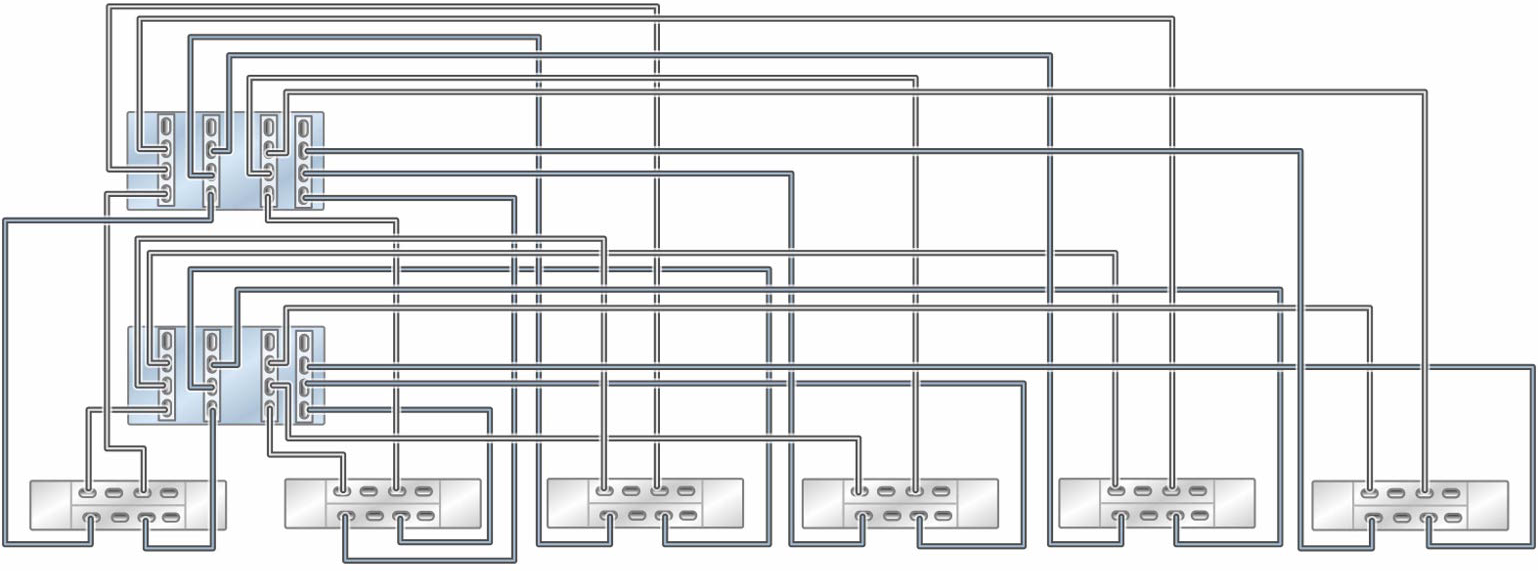

図 22 6 つのチェーン内で DE3-24 ディスクシェルフ 6 台に接続された HBA 4 基を搭載するクラスタ化 ZS9-2 HE コントローラ

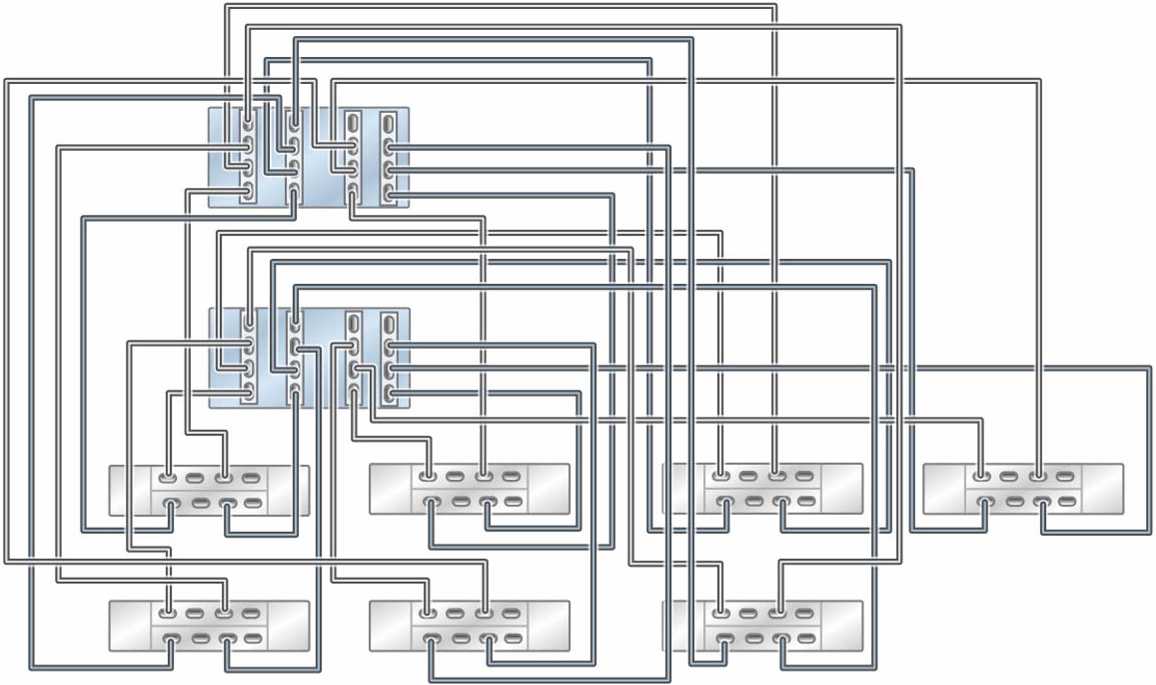

図 23 7 つのチェーン内で DE3-24 ディスクシェルフ 7 台に接続された HBA 4 基を搭載するクラスタ化 ZS9-2 HE コントローラ

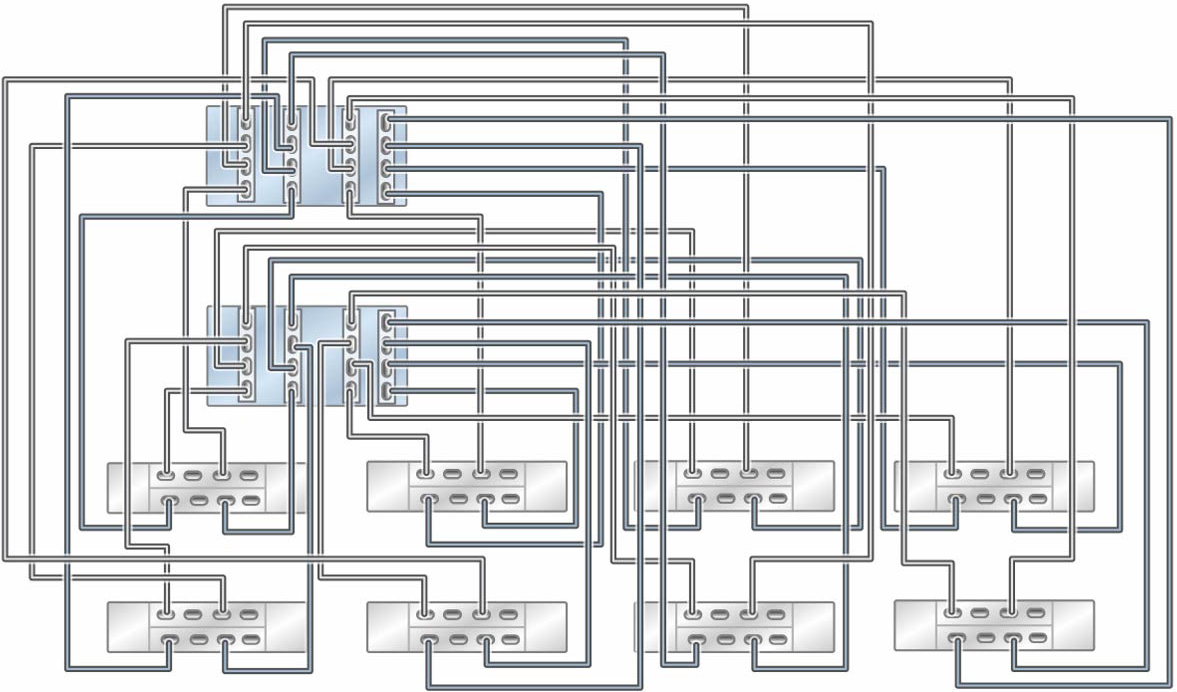

図 24 8 つのチェーン内で DE3-24 ディスクシェルフ 8 台に接続された HBA 4 基を搭載するクラスタ化 ZS9-2 HE コントローラ
図 25 1 つのチェーン内の複数のディスクシェルフ
