施設の電源ソケット
サーバーの AC PDU 電源コードに接続するには 6 つの電源コネクタまたはコンセントを用意する必要があります。次の図は、適合するメスコネクタまたはソケットのピンレイアウトを示します。

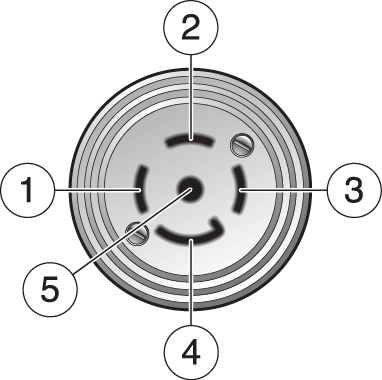

図 3 低電圧 PDU 電源コード AC ソケット (NEMA L21-30R)
|
|
|
1
|
L1、R、X
|
|
2
|
L2、S、Y
|
|
3
|
L3、T、Z
|
|
4
|
中性 – 接続されない
|
|
5
|
アース
|
|

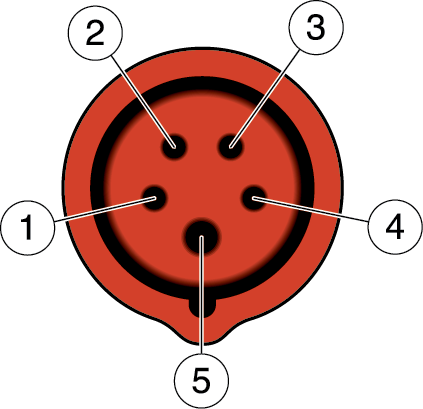

図 4 高電圧 PDU 電源コード AC ソケット (516P6S)
|
|
|
1
|
L1、R、X
|
|
2
|
L2、S、Y
|
|
3
|
L3、T、Z
|
|
4
|
中性
|
|
5
|
アース
|
|
