ラックマウントシェルフレールを取り付ける


Caution

注意  -  サーバーを別のラックに再配置する場合は、最新のラックマウントキットを使用して、サーバーを設置する必要があります。元のラックマウントキットと最新のラックマウントキットの比較については、ラックマウントキットの比較を参照してください。新しいラックマウントキットの注文に関する情報については、Oracle サービス担当者まで連絡してください。


  1. 左右それぞれの前面取り付け位置に対して、次の手順を実行します。
    1. アダプタ留め具をマークした場所に配置します。

      注 -  各アダプタ留め具には、正しい方向を示す上向き矢印が付いています。
    2. T30 トルクスドライバを使用して、2 本の M6 ねじでアダプタ留め具を固定します。

      アダプタ留め具の中央のねじ穴と上から 2 番目のねじ穴に、ねじを固定します。


      image:前面のアダプタ留め具とケージナットを前面レールに取り付ける方法を示す図。
    3. アダプタ留め具の上部から上に 2 番目と 16 番目の穴に、2 つのケージナットを挿入します。

      ケージナットの挿入の手順については、ケージナットのレールの穴への挿入を参照してください。

  2. 左右それぞれの背面取り付け位置で次の手順を実行します。
    1. アダプタ留め具をマークした場所に配置します。
    2. T30 トルクスドライバを使用して、アダプタ留め具の上から 2 番目の穴に 1 本の M6 ねじを取り付け、アダプタ留め具を固定します。

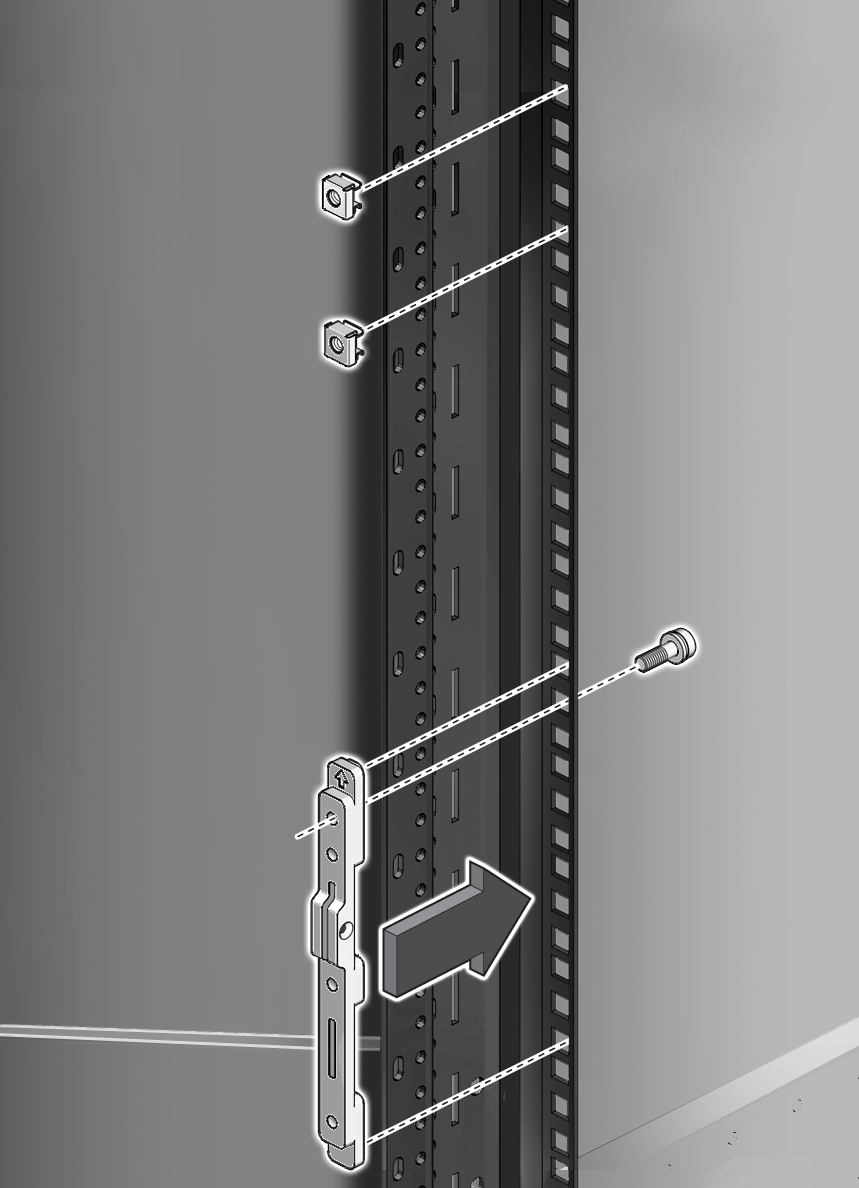

      image:背面の固定部品とケージナットを背面レールに取り付ける方法を示す図。
    3. アダプタ留め具の上部から上に 13 番目と 17 番目の穴に、2 つのケージナットを挿入します。
  3. 次の手順を繰り返して、左右のシェルフレールを取り付けます。

    注 -  シェルフレールには、(サーバー前面から見た場合の位置で)「FRONT LEFT」または「FRONT RIGHT」と書かれています。
    1. 前面ラックレールと背面ラックレールの間にシェルフレールを配置します。
    2. シェルフレールを伸ばし、背面フックをアダプタスロットに差し込みます。
    3. フックがかみあうまでシェルフレールを押しこみます。
    4. アダプタスロットに前面フックを差し込みます。
    5. フックがかみあうまでシェルフレールを押しこみます。
    6. すべてのレールフックが前面アダプタと背面アダプタに完全にはまっていることを確認します。

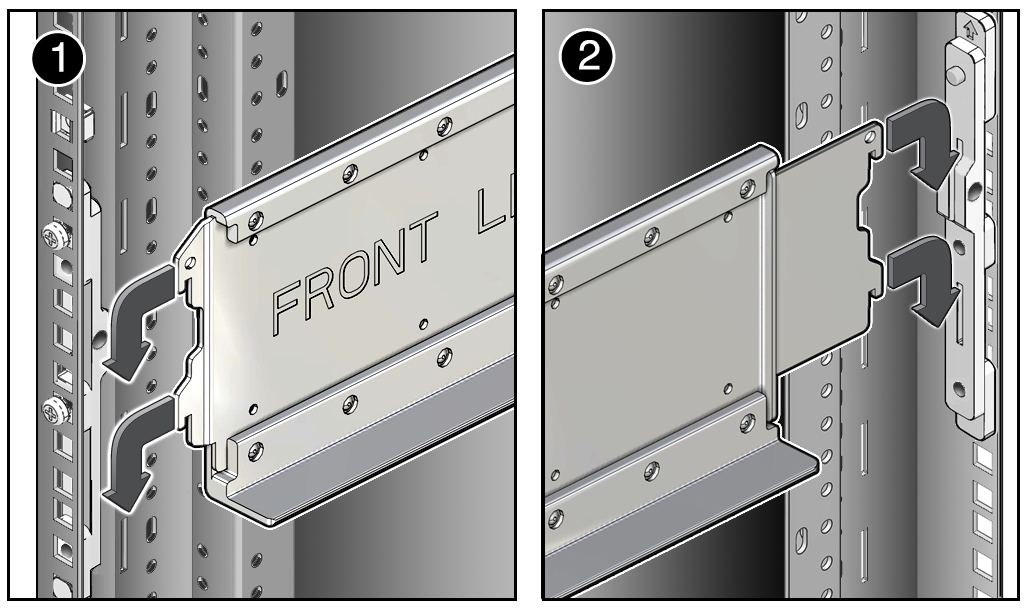

      image:アダプタ留め具にラックシェルフを取り付ける方法を示す図。

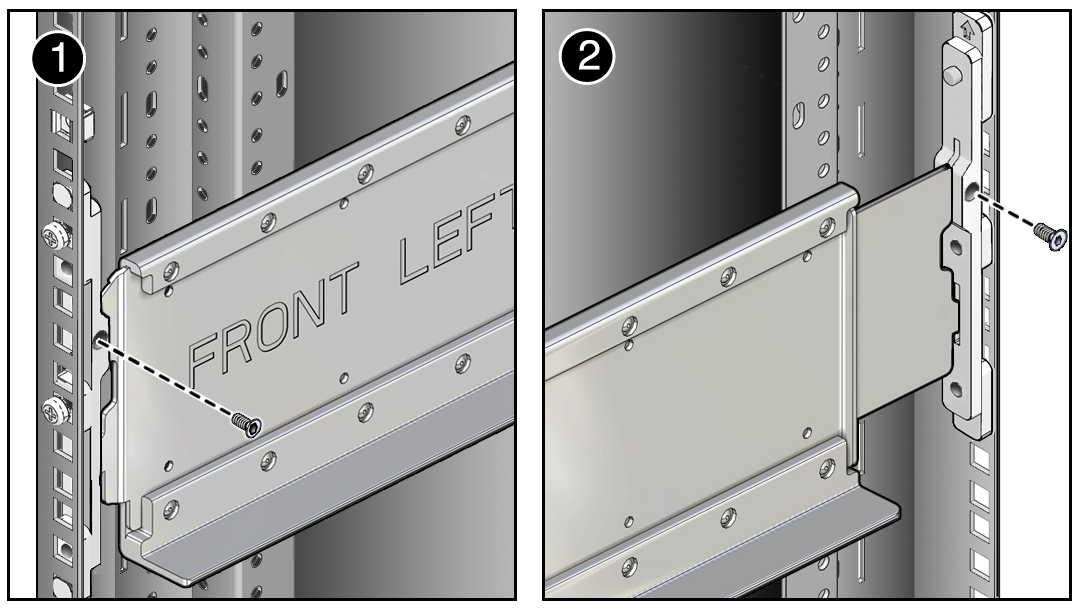

    7. T20 トルクスドライバを使用して、2 本のレール固定ねじ (アダプタ留め具ごとに 1本の M4 平頭ねじ) で各シェルフレールを固定します。
      image:固定ねじを使用してスライドレールを固定部品に固定する方法を示す図。
  4. 下方背面側の固定部品を取り付けて設置を続行します。

    下方背面側の固定部品を取り付けるを参照してください。
