SPARC M7 シリーズサーバー設置ガイド

ラックマウントキット

ラックマウントキットにはシェルフレールが 2 つ含まれており、これらをラックの両側に 1 つずつ取り付けます。各シェルフレールには、「LEFT」または「RIGHT」と書かれています。

シェルフレールは、4 つのアダプタ留め具でラックに取り付けます。

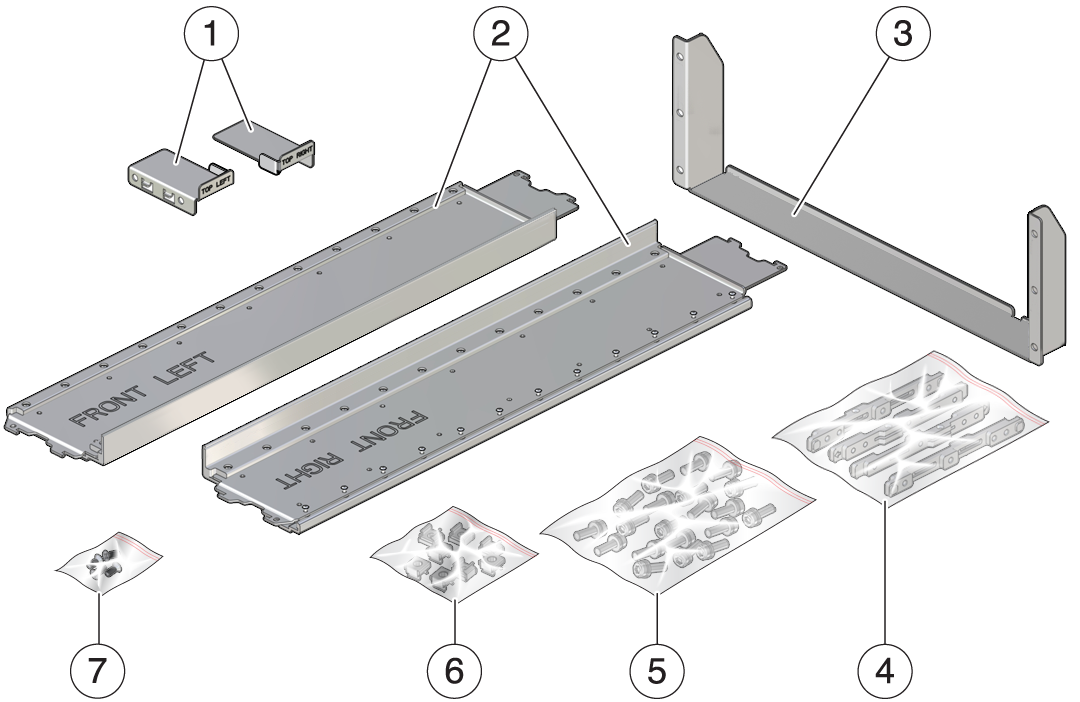

番号 説明 1 上部背面留め具 (右および左) 2 シェルフレール 3 下方背面側の固定部品 4 アダプタ留め具 (4) 5 M6 20-mm ねじ (22) 6 ケージナット (8) 7 M4 10-mm 平頭ねじ (4)
