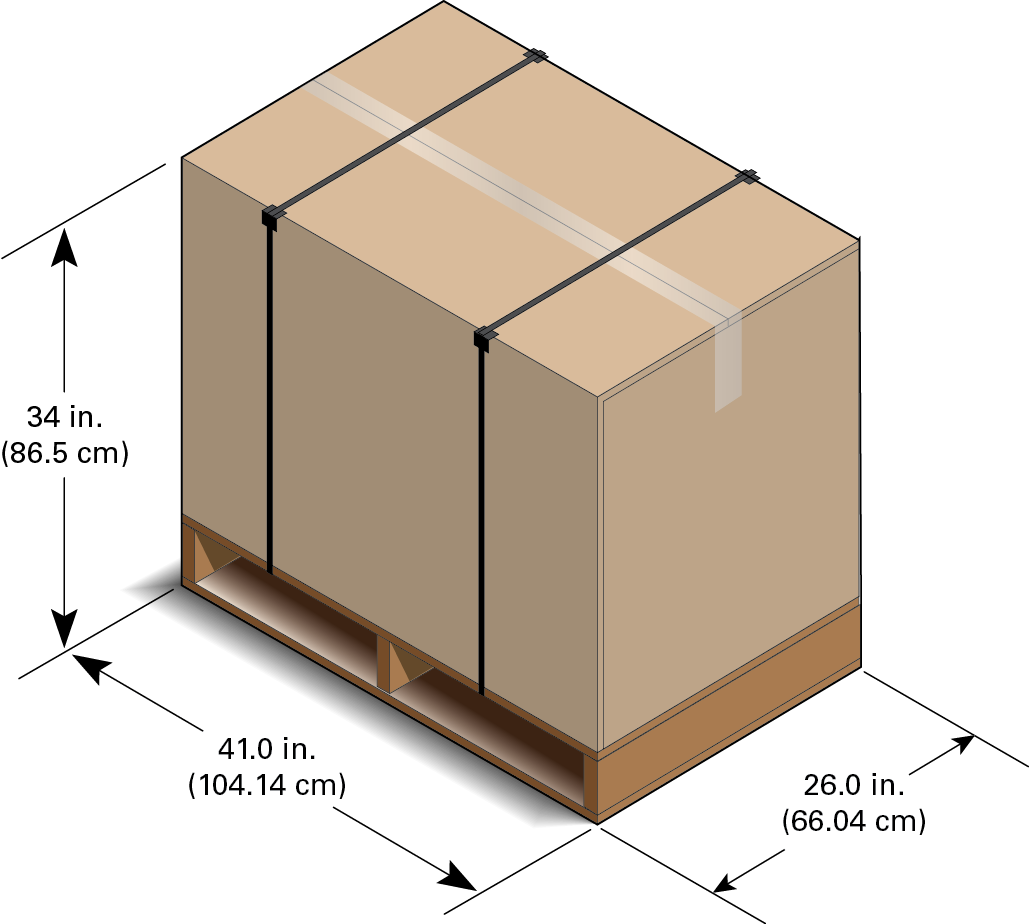

スタンドロンサーバーの出荷用コンテナの寸法
出荷用コンテナの寸法
アメリカ
メートル法
出荷時の高さ
34 in.
865 mm
出荷時の幅
26 in.
660 mm
出荷時の奥行き
41 in.
1041 mm
SPARC M7-8 スタンドアロンサーバーの出荷時の重量 (構成によって変動)
約 525 lb (最大)
約 238 kg (最大)
出荷用コンテナのみの重量
96 lb
44.9 kg
関連情報
ラックマウントサーバーとスタンドアロンサーバー
物理的な寸法 (スタンドアロンサーバー)
スタンドアロンサーバーの開梱場所
スタンドアロンサーバーを開梱する
