SPP のケーブル接続を確認する (SPARC M7-16 サーバー)


注 -  SPARC M7-8 サーバーを設置している場合は、SP ケーブルを接続するに進んで設置を続行してください。

SPARC M7-16 サーバーには 2 つの CMIOU シャーシと 1 つのスイッチシャーシがあります。各 CMIOU シャーシには 2 つの SPP があり、スイッチシャーシには 2 つの SP があります。4 つの SPP は、工場で 2 つの SP に接続されています。SP ケーブルを接続する前に、SPP と SP をつなぐケーブルが適切に接続および固定されていることを確認してください。

  1. SPARC M7-16 サーバーの SPP と SP の位置を特定します。

    SPARC M7-16 サーバーの背面のコンポーネント (設置)を参照してください。

  2. SPP が SP にしっかりと接続されていることを確認します。

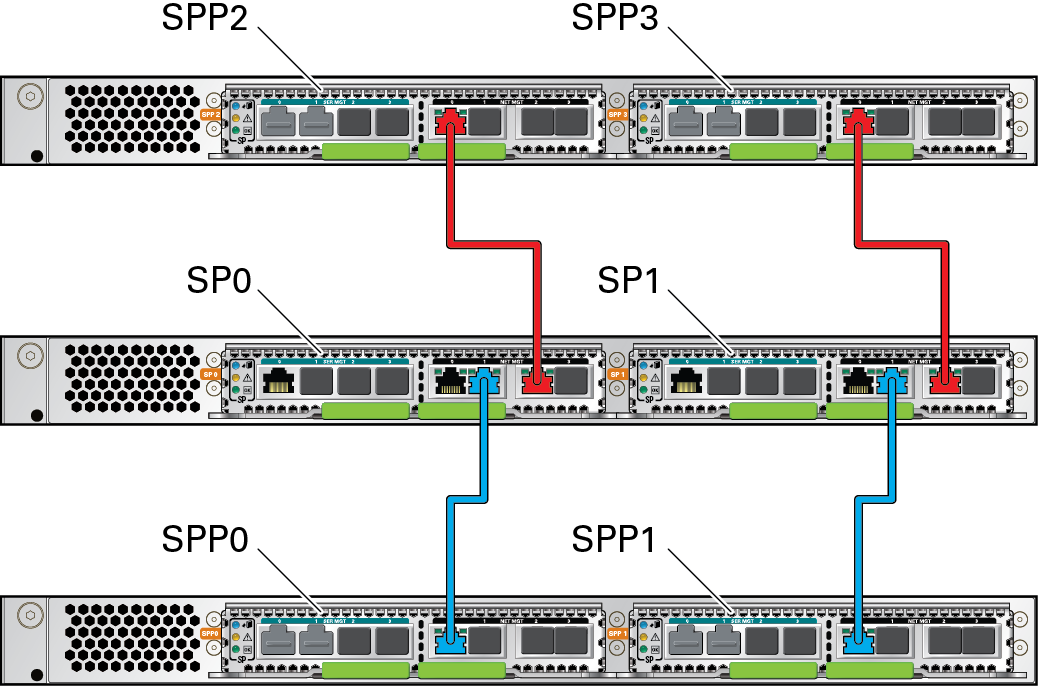

    image:SPARC M7-16 サーバーの SPP と SP のケーブル接続を示す図。
    SPP ポート
    SP ポート
    SPP2 – NET MGT 0
    SP0 – NET MGT 2
    SPP3 – NET MGT 0
    SP1 – NET MGT 2
    SPP0 – NET MGT 0
    SP0 – NET MGT 1
    SPP1 – NET MGT 0
    SP1 – NET MGT 1
