SP ネットワークの例
Oracle ILOM 管理ネットワークを分離するために、サーバーアプリケーションに使用するネットワークとは別のネットワークに SP NET MGT ケーブルを接続します。両方の NET MGT 0 ポートを Ethernet スイッチに接続することで、どちらの SP にも Oracle ILOM ネットワーク接続を行うことができます。両方の SP の SER MGT 0 ポートと NET MGT 0 ポートの位置については、SP ケーブルを接続するを参照してください。

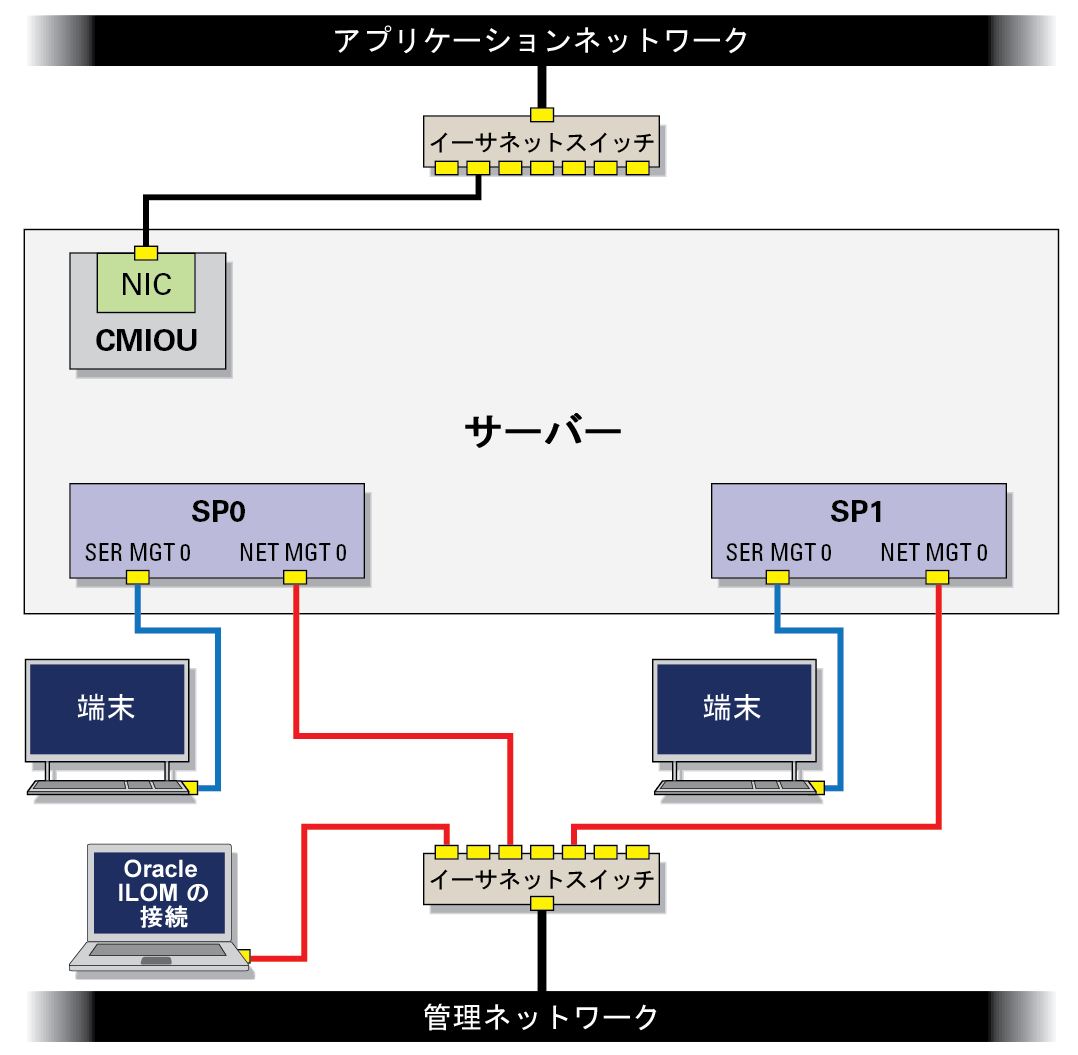

図 5 1 つの Ethernet スイッチを使用した SP 管理ネットワーク
冗長性を追加するには、各 SP を異なる Ethernet スイッチに接続します。これらの 2 つのスイッチを 3 番目のスイッチに接続し、その 3 番目のスイッチを Oracle ILOM コンソールに接続します。

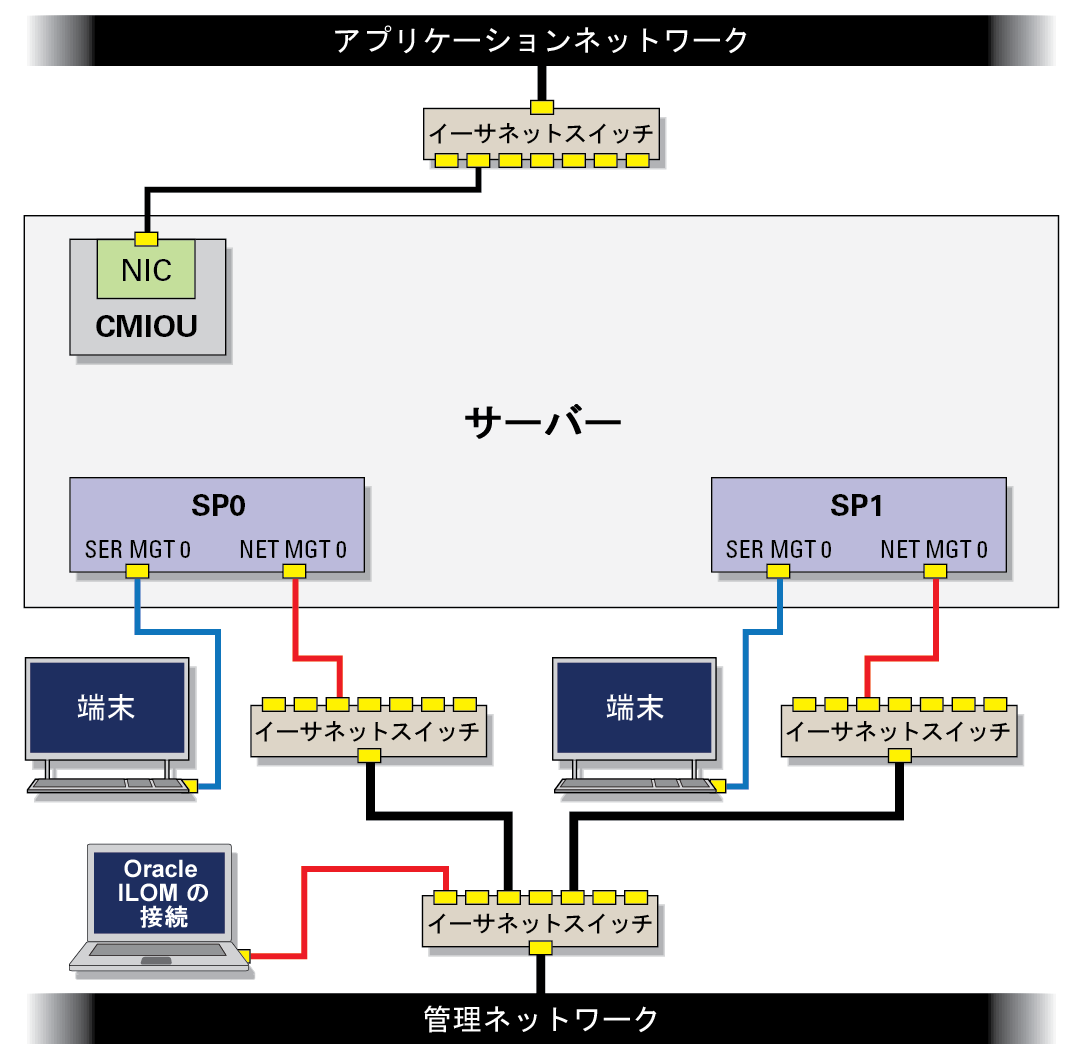

図 6 2 つの冗長 Ethernet スイッチを使用した SP 管理ネットワーク
