下方背面側の固定部品を取り付ける
サーバーの全重量を支えるため、背面ラックレールに下方背面側の固定部品を取り付ける必要があります。
-

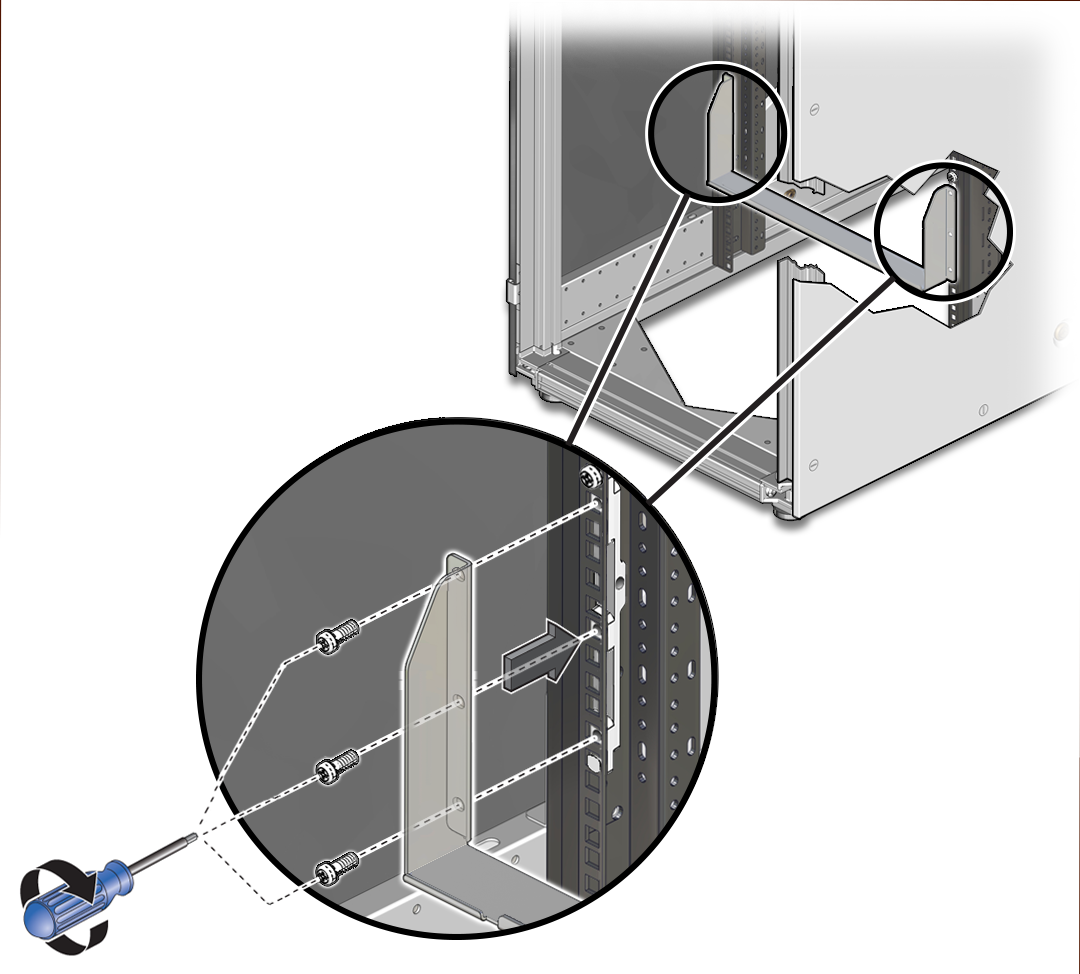

下方背面側の固定部品を背面ラックレールに合わせます。
下方背面側の固定部品はサーバーの後方底部を支えるため、取り付けられているシェルフレール支柱に沿って配置されている必要があります。
-
T30 トルクスドライバを使用して、6 本の M6 ねじ (固定部品の側面ごとに 3 本の M6 ねじ) で下方背面側の固定部品をラックに固定します。
-
サーバーをラックに取り付けて固定し、設置を続行します。
サーバーを取り付けて固定するを参照してください。
