更新: 2016 年 4 月



右側の LED/USB インジケータモジュールを取り付ける

  1. 右側の LED/USB インジケータモジュールを取り付けます。
    1. LED/USB インジケータモジュールとケーブルを、サーバーのフロントパネルにある右側の LED ハウジングを通して押し込みます [1]。

      必要に応じて、キャッピングテープを使用してディスクケージ構成部品の側面にケーブルを固定します。


      注 -  右側の LED/USB インジケータモジュールには、パーツ番号 7064124 のケーブルが必要です。

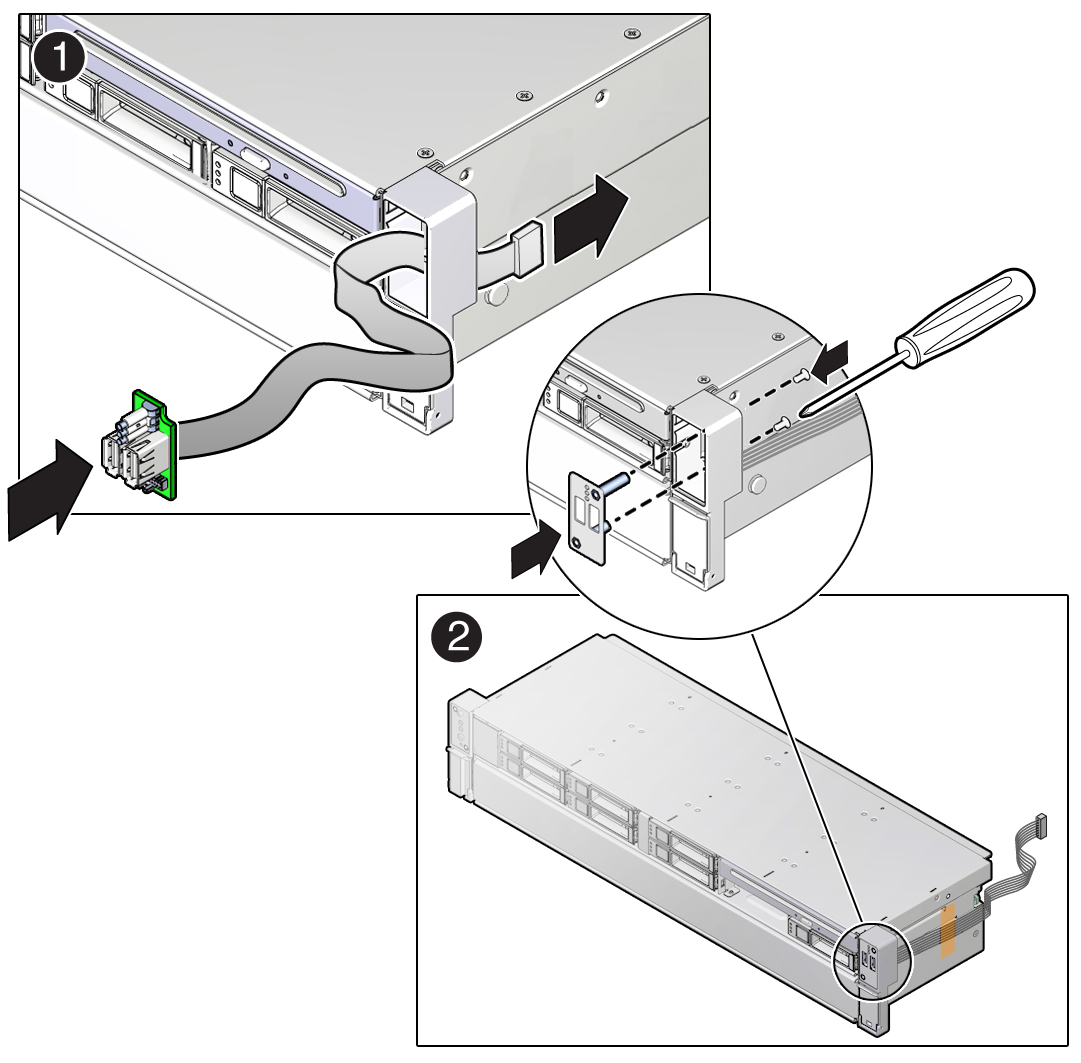

      図 76  右側の LED/USB インジケータモジュールの取り付け


      image:右側の LED/USB インジケータモジュールの取り付けを示す図。

    2. 2 つの 2 番のプラスねじを挿入して、LED/USB インジケータモジュールをサーバーフロントパネルに締め付けて固定します [2]。
  2. ディスクケージ構成部品をゆっくり持ち上げ、サーバーシャーシ内に配置します [1]。

    ディスクケージ構成部品をサーバーシャーシ内へ少し押して、ディスクケージのねじ穴がサーバーシャーシに正しく位置合わせされていることを確認します。

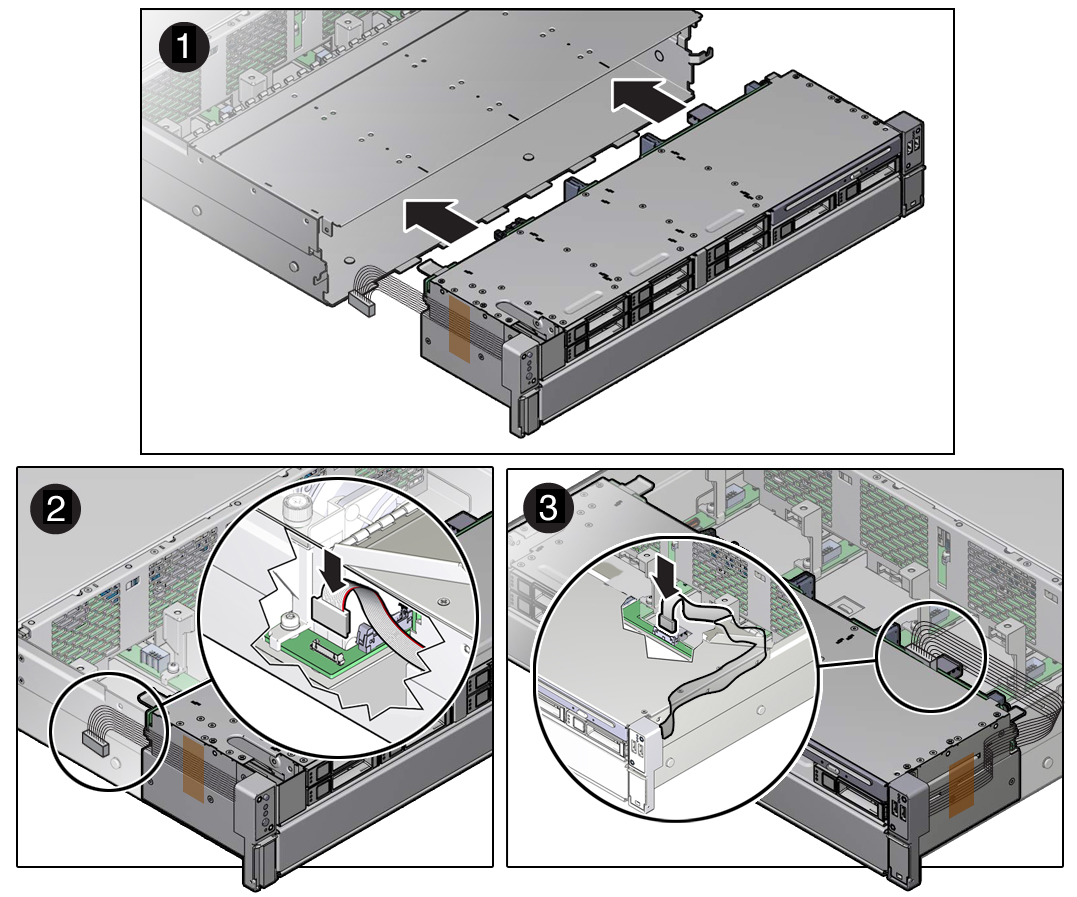

    図 77  サーバーシャーシへのディスクケージ構成部品の取り付け


    image:サーバーシャーシへのディスクケージ構成部品の取り付けを示す図。

  3. 左側の LED インジケータモジュールのケーブルと右側の LED/USB インジケータモジュールのケーブルをマザーボードに再接続します [2 および 3]。
  4. 前面ストレージドライブバックプレーンにすべてのケーブルを再接続します。

    ストレージドライブ構成に応じて、前面および背面のストレージドライブバックプレーン (FRU) の保守に記載された手順を参照してください。

  5. サーバーにファンモジュールを取り付けます。

    ファンモジュールを取り付けるを参照してください。

  6. サーバーのストレージドライブ構成に応じて、次のいずれかを実行します。
    • サーバーが 12 台の 3.5 インチストレージドライブまたは 24 台の 2.5 インチストレージドライブで構成されている場合は、次の手順を実行します。
      1. ディスクケージ構成部品をサーバーシャーシに固定する 4 つの 2 番のプラスねじ (シャーシの両側に 2 つずつ) を取り付けます。

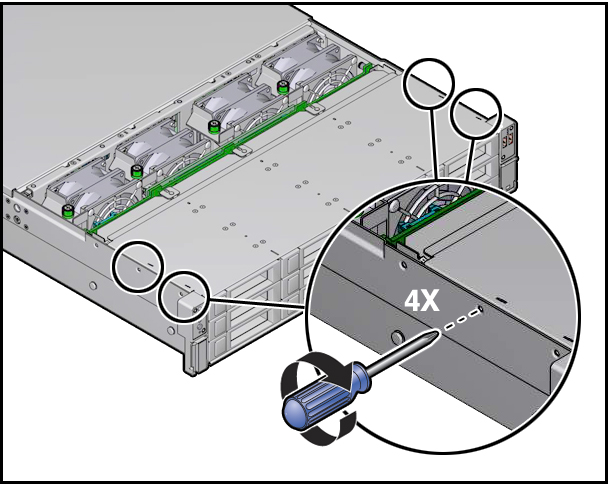

        図 78  ディスクケージ構成部品のねじの取り付け


        image:ディスクケージ構成部品のねじの取り付けを示す図。

      2. サーバーの前面ファン構成部品ドアを取り付けます。

        ファン構成部品ドアを取り付けるを参照してください。

    • サーバーが 8 台の 2.5 インチストレージドライブで構成されている場合は、サーバーのディスクケージカバーを取り付けます。

      ディスクケージカバーを取り付けるを参照してください。

  7. サーバーを稼動状態に戻します。
    1. サーバーの上部カバーを取り付けます。

      サーバーの上部カバーを取り付けるを参照してください。

    2. サーバーを通常のラック位置に戻します。

      サーバーを通常のラック位置に戻すを参照してください。

    3. 電源コードを電源装置に再接続し、サーバーの電源を投入します。

      電源ケーブルとデータケーブルを再接続するおよび サーバーの電源を入れるを参照してください。電源装置の AC OK LED が点灯していることを確認します。
