PCIe カードを取り外す

1. 保守の対象となるサーバーを準備します。
   1. サーバーの電源を切断し、電源装置から電源コードを取り外します。

      サーバーの電源切断を参照してください。

   2. サーバーを保守位置まで引き出します。

      サーバーを保守位置に引き出すを参照してください。

   3. 静電気防止用リストストラップを着用します。

      静電放電に対する安全対策を参照してください。

   4. サーバーの上部カバーを取り外します。

      サーバーの上部カバーを取り外すを参照してください。

   5. PCIe カードにアクセスできるように、エアバッフルを垂直になるよう回転させます。
2. 取り外す PCIe カードを探します。

   PCIe スロットの位置を参照してください。

3. 必要に応じて、PCIe カードが取り付けられている場所を記録します。
4. PCIe カードからデータケーブルをすべて取り外します [1]。

   ケーブルを正しく簡単に再接続できるようにするために、ケーブル接続を書きとめておきます。

5. PCIe カードロックメカニズムを回転させ [1]、PCIe カードを持ち上げてマザーボードコネクタから取り外します [2]。

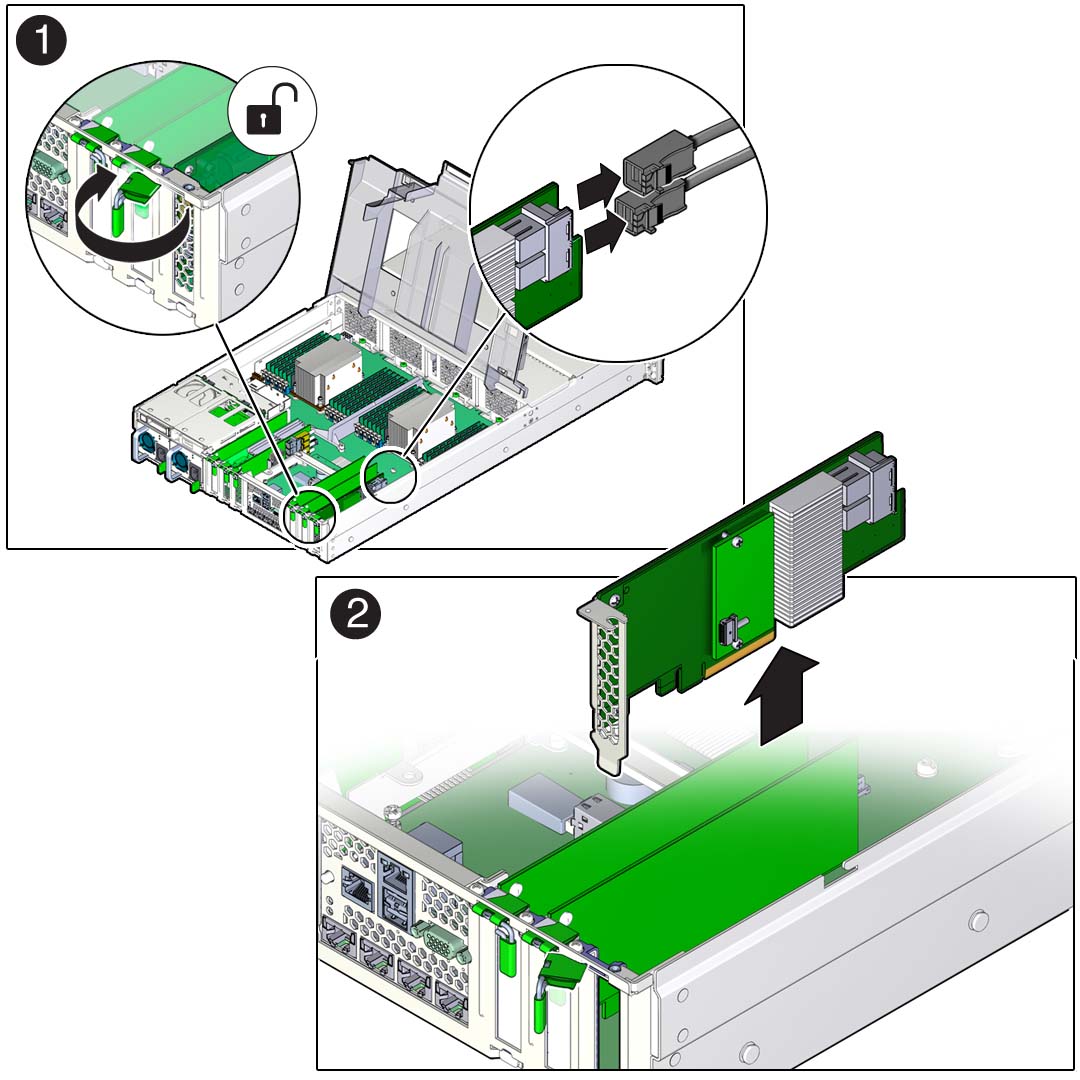

   図 34  PCIe カードの取り外し





6. PCIe カードを静電気防止用マットの上に置きます。

   ---

   注意  -  交換用の PCIe カードを空のスロットにすぐに挿入しない場合は、PCIe フィラーパネルをスロットに挿入して電磁干渉 (EMI) の発生の可能性が低下するようにしてください。PCIe フィラーパネルの取り付け手順については、フィラーパネルを取り外す、および取り付けるを参照してください。

   ---
