SAS ストレージドライブケーブルを取り外す

言語:

保守の対象となるサーバーを準備します。
1. サーバーの電源を切断し、電源装置から電源コードを取り外します。
  サーバーの電源切断を参照してください。
2. サーバーを保守位置まで引き出します。
  サーバーを保守位置に引き出すを参照してください。
3. 静電気防止用リストストラップを手首に着用してから、シャーシの金属部分に取り付けます。
  静電放電に対する安全対策を参照してください。
4. サーバーの上部カバーを取り外します。
  サーバーの上部カバーを取り外すを参照してください。
5. サーバーのファン構成部品ドアを開き、ファンモジュールを取り外します。
  ファンモジュールを取り外すを参照してください。
6. SAS ストレージドライブケーブルにアクセスできるように、エアバッフルを直立位置に回転させます。
7. サーバーのストレージドライブ構成に応じて、次のいずれかを実行します。
  - サーバーが 24 台の 2.5 インチストレージドライブまたは 12 台の 3.5 インチストレージドライブで構成されている場合は、サーバーの前面のファン構成部品ドアカバーを取り外します。
    サーバーからファン構成部品ドアを取り外すを参照してください。
  - サーバーが 8 台の 2.5 インチストレージドライブで構成されている場合は、サーバーのディスクケージカバーを取り外します。
    ディスクケージカバーをサーバーから取り外すを参照してください。

SAS ケーブルを取り外します。
1. (オプション) 背面ストレージドライブバックプレーンと前面ストレージドライブバックプレーンの間の SAS ケーブルを取り外すには、各ラッチを押して引き抜くことで、ケーブルを各 SAS コネクタから取り外します [1]。
2. (オプション) PCIe スロット 6 の Oracle Storage 12 Gb/s SAS PCIe RAID HBA カードと前面ストレージドライブバックプレーンの間の SAS ケーブルを取り外すには、各ラッチを押して引き抜くことで、ケーブルを各 SAS コネクタから取り外します [1 および 2]。
  Oracle Storage 12 Gb/s SAS PCIe RAID HBA カードを取り外すも参照してください。

  注 - 次の図は、24 ドライブのシステム構成から取り外される SAS ケーブルを示しています。8 ドライブのシステム構成から SAS ケーブルを取り外す場合は、前面ディスクバックプレーンの SAS コネクタの位置が異なります。また、この図では、SAS ケーブルの接続を明瞭に示すためにシャーシ中間壁が取り外されています。

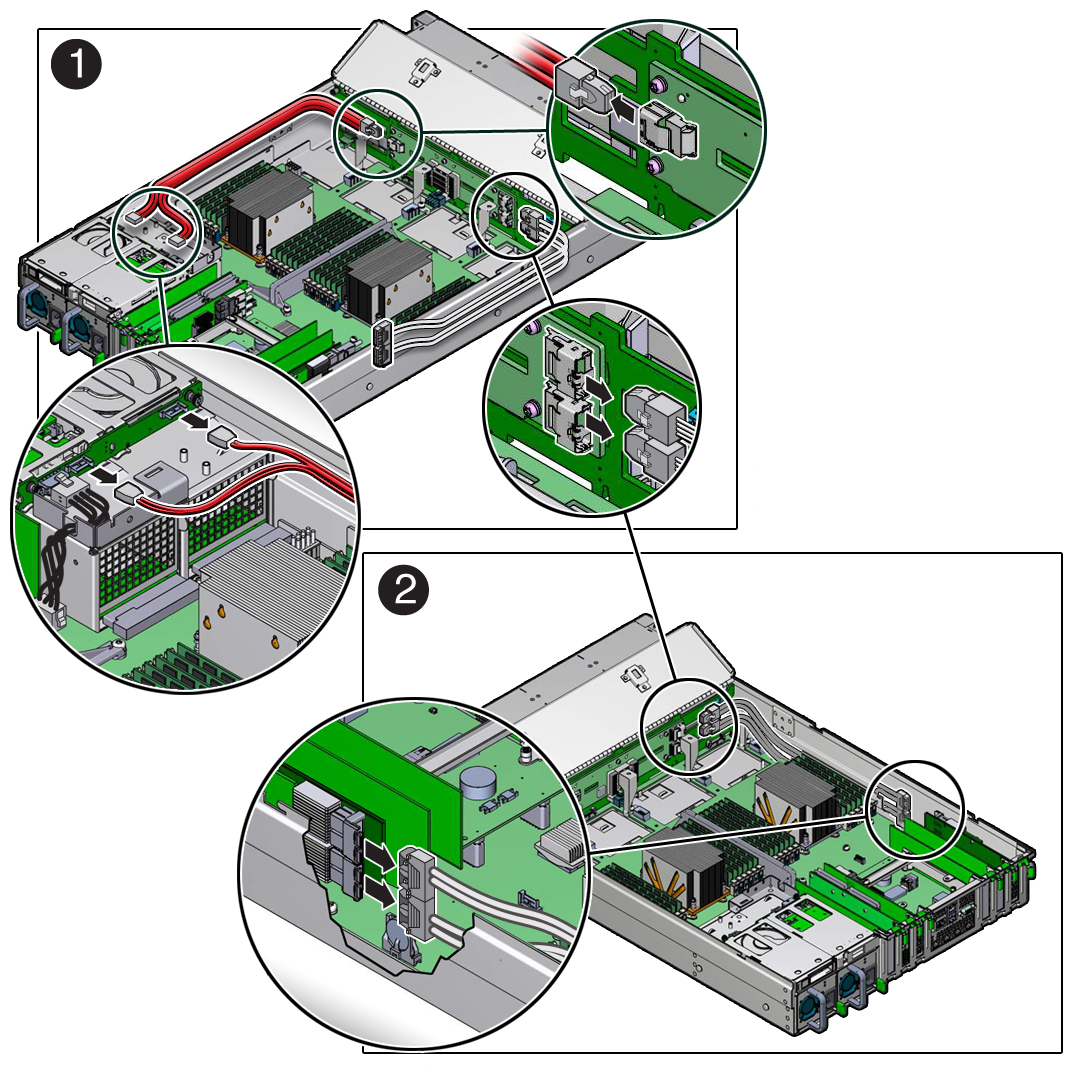

  図 55 SAS ストレージドライブケーブルの取り外し

サーバーから SAS ケーブルを取り外します。
注 - (オプション) SAS ケーブルのコネクタは右側のシャーシ中間壁を通り抜けません。背面ストレージドライブバックプレーンと前面ストレージドライブバックプレーンの間の SAS ケーブルを取り外す場合は、まずシャーシ中間壁を取り外す必要があります。手順については、マザーボード構成部品を取り外すのStep 11 を参照してください。

SAS ケーブルの束をシャーシ中間壁から注意深く取り外します。ケーブルがサーバーコンポーネントに引っかからないように注意してください。

SAS ストレージドライブケーブルを取り外す
