DIMM およびプロセッサの物理的配置
DIMM およびプロセッサの物理的配置は次の図に示されています。サーバーを正面から見ると、プロセッサ 0 (P0) は左側にあります。各プロセッサ P0 および P1 には、左から右に Ch C、Ch D、Ch B、および Ch A のラベルが付けられた 4 つのメモリーチャネルがあります。

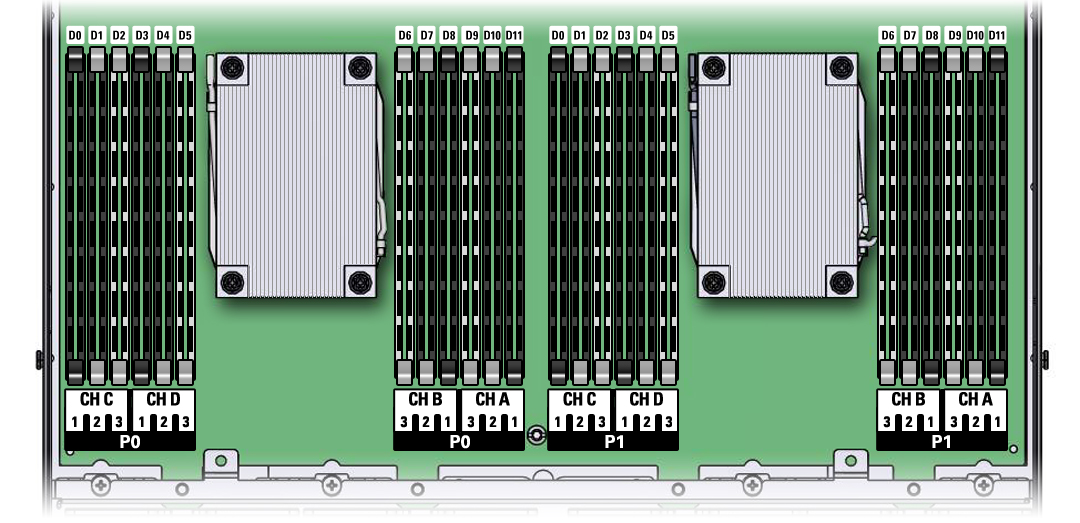

図 26 DIMM およびプロセッサの物理的配置
注 -
シングルプロセッサシステムでは、プロセッサ 1 (P1) に関連付けられた DIMM ソケットは機能せず、DIMM を装着するべきではありません。
