ファンモジュールを取り付ける

1. 交換用のファンモジュールをパッケージから取り出して、静電気防止用マットの上に置きます。
2. 上部カバーのファン構成部品ドアを開いた状態で、交換用のファンモジュールをサーバーに取り付けます [1]。

   確実に正しい向きで取り付けられるように、ファンモジュールには切り欠けがあります。

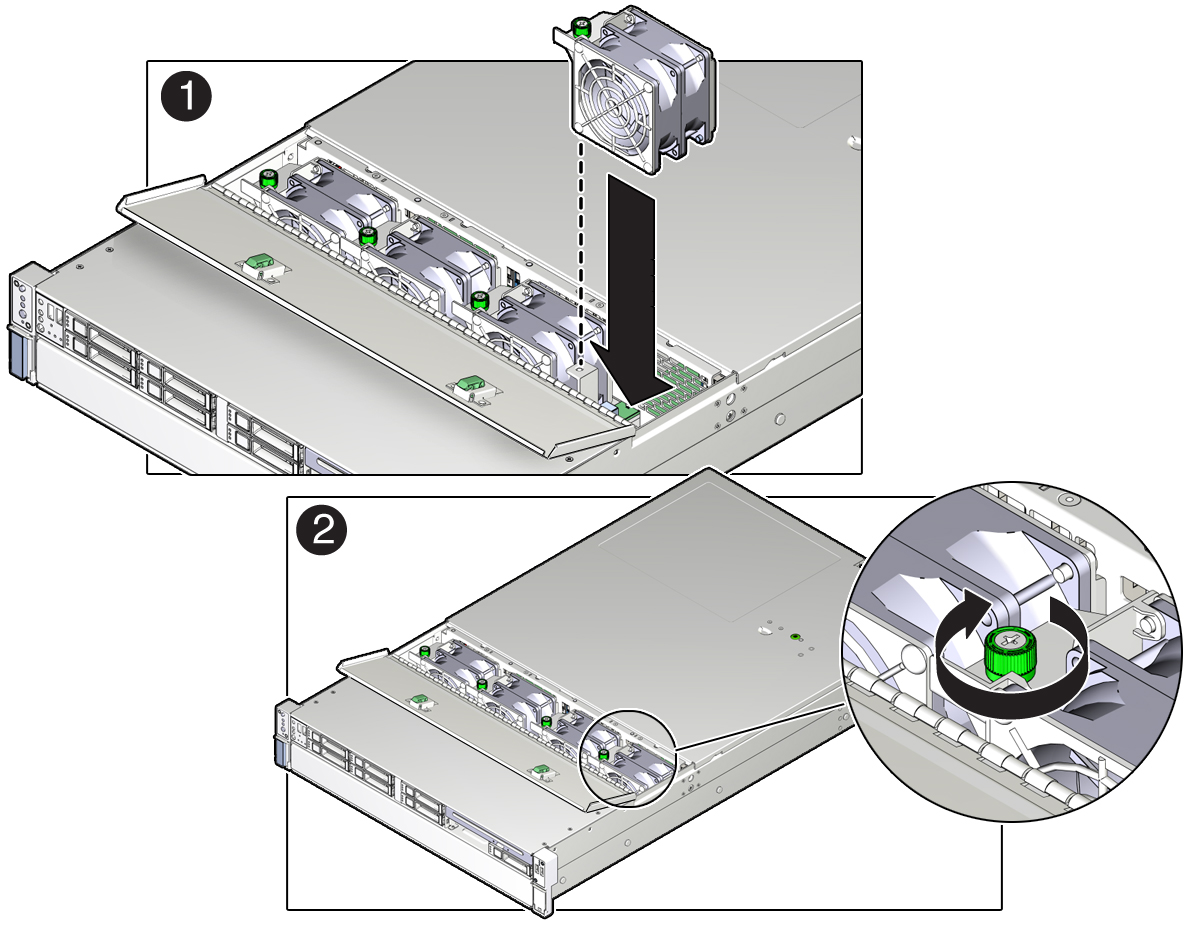

   図 22  ファンモジュールの取り付け





3. ファンモジュールを押し込み、ファンモジュールが完全に固定されるよう強く押します。
4. 交換したファンモジュール上のファンモジュールステータスインジケータ (LED) が点灯していないことを確認します。
5. 親指と人差し指を使用して、脱落防止機構付きねじを締め付けてファンモジュールをシャーシに固定します。次に、プラスのねじ回し (Phillips の 2 番) を使用して、そのねじをさらに 1/4 回転締めて、ファンモジュールをシャーシに固定します [2]。
6. 上部カバーのファン構成部品ドアを閉じます。
7. サーバーの正面にある上部ファン障害 LED と、サーバーの正面および背面にある保守要求 LED が消灯していることを確認します。

   システムステータスインジケータの識別と解釈に関する詳細は、サーバーのシステムレベルのステータスインジケータを参照してください。

8. 次に実行するステップを確認します。

   • ほかの手順の一部としてファンモジュールを取り付けた場合は、その手順に戻ります。

   • それ以外の場合は、サーバーを稼働状態に戻します。サーバーの再稼働を参照してください。

関連情報

• ファンモジュールを取り外す
