ビデオコネクタ

ビデオコネクタは、バックパネルからアクセスできる DB-15 コネクタです。

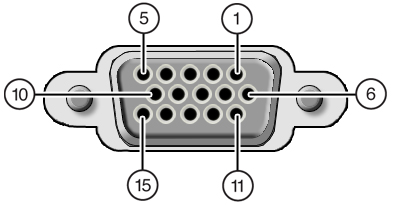

image:ビデオポートを示す図。 表 19  ビデオコネクタの信号
ピン
信号の説明
ピン
信号の説明
1
赤ビデオ
9
[KEY]
2
緑ビデオ
10
同期アース
3
青ビデオ
11
モニター ID - ビット 1
4
モニター ID - ビット 2
12
モニター ID - ビット 0
5
アース
13
水平同期
6
赤アース
14
垂直同期
7
緑アース
15
N/C (予約済み)
8
青アース
