8 ドライブシステム用のストレージドライブバックプレーンを取り付ける

  1. ストレージドライブバックプレーンをサーバー内へ下げ、左側のばね爪の下に配置して支持具のフックに掛けます [1 および 2]。

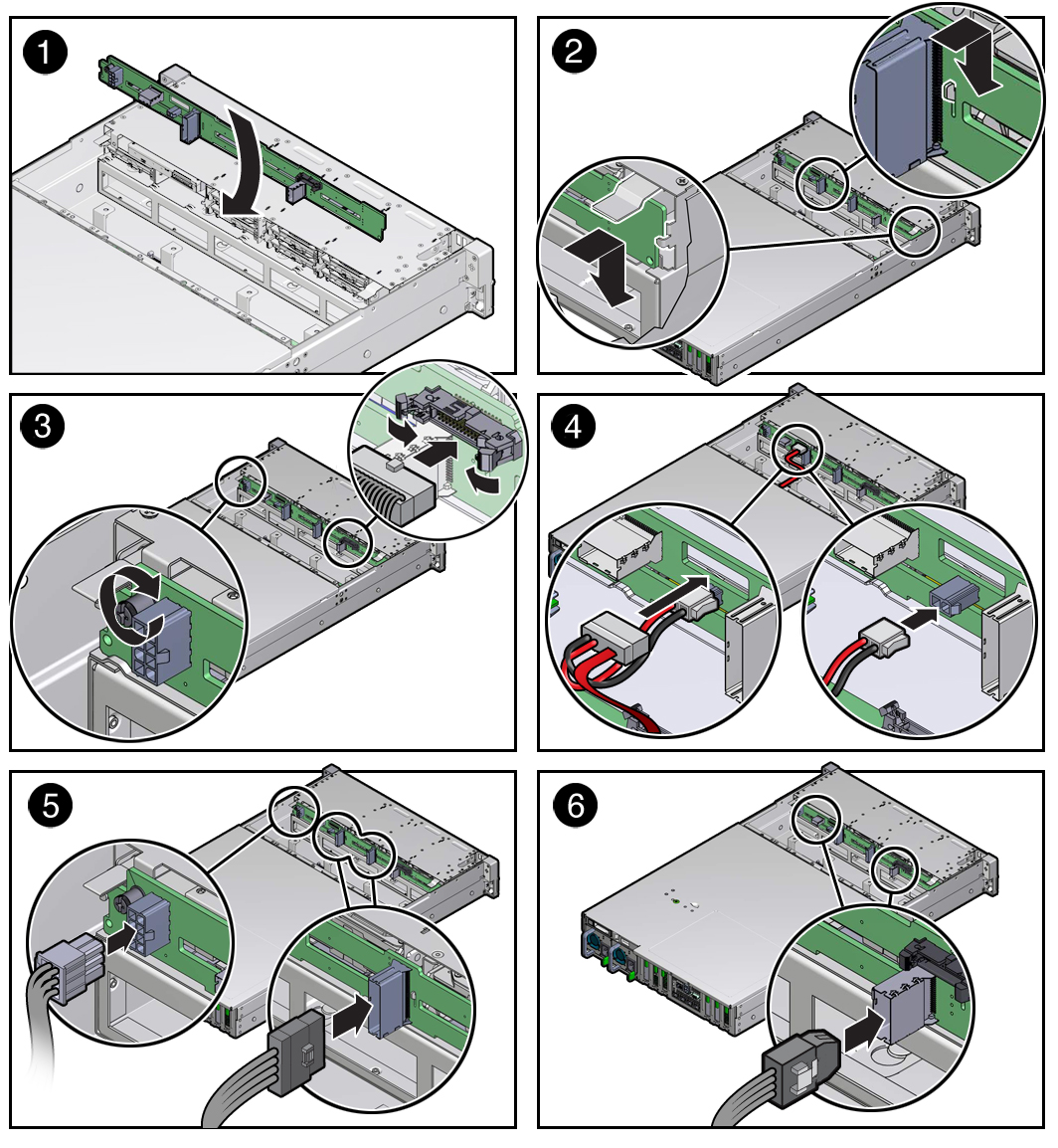

    図 48  8 ドライブシステム用のストレージドライブバックプレーンの取り付け


    image:サーバーに取り付けられる 8 ドライブシステム用ストレージドライブバックプレーンを示す図。

  2. プラスのねじ回し (Phillips の 2 番) を使用して、ストレージドライブバックプレーンをシャーシに固定する右側のばね付きねじを取り付けて締め付けます [3]。
  3. ケーブルをストレージドライブバックプレーンに再接続します。
    1. 補助信号ケーブルをストレージドライブバックプレーンに再接続します [3]。

      注 -  ストレージドライブバックプレーンに補助信号を接続するには、パーツ番号 7064127 のケーブルが必要です。
    2. サーバーに DVD ドライブが搭載されている場合は、電源および DVD データの接続をストレージドライブバックプレーンに再接続します [4]。

      DVD ドライブを取り付けるを参照してください。


      注 -  ストレージドライブバックプレーンに DVD の電源とデータを接続するには、パーツ番号 7064128 のケーブルが必要です。
    3. 電源ケーブルをストレージドライブバックプレーンに再接続します [5]。

      注 -  ストレージドライブバックプレーンに電源を接続するには、パーツ番号 7064125 のケーブルが必要です。
    4. 存在する場合は、2 本のオプションの NVMe ケーブルをストレージドライブバックプレーンに再接続します [5]。

      適切な NVMe ケーブル接続を確実に行うには、NVMe ケーブルを取り付けるを参照してください。

    5. Oracle Storage 12 Gb/s SAS PCIe RAID HBA からストレージドライブバックプレーンに 2 本の SAS ケーブルを再接続します [6]。

      適切な SAS ケーブル接続を確実に行うには、SAS ストレージドライブケーブルを取り付けるを参照してください。

  4. サーバーを稼動状態に戻します。
    1. 取り外した場合は、ファンモジュールを取り付けます。

      ファンモジュールを取り付けるを参照してください。

    2. ディスクケージカバーを取り付け、ファン構成部品ドアを閉じます。

      ディスクケージカバーを取り付けるを参照してください。

    3. すべてのストレージドライブをストレージケージに取り付けます。

      HDD または SSD ストレージドライブを取り付けるを参照してください。

    4. サーバーを通常のラック位置に戻します。

      サーバーを通常のラック位置に戻すを参照してください。

    5. 電源コードを電源装置に再接続し、サーバーの電源を投入します。

      電源ケーブルとデータケーブルを再接続するおよび サーバーの電源を入れるを参照してください。電源装置の AC OK LED が点灯していることを確認します。


    注 -  重要: ディスクバックプレーンを交換する際は、ディスクバックプレーンのキーアイデンティティープロパティー (KIP) を Oracle ILOM でプログラムして、ほかの定足数メンバーコンポーネントと同じ KIP を格納します。ほかの定足数メンバーコンポーネントを取り外した場合は、新しいディスクバックプレーンに製品シリアル番号 (PSN) を手動でプログラムする必要が生じることがあります。詳細は、FRU キーアイデンティティープロパティー (KIP) の自動更新を参照してください。
