DIMM を取り付ける

1. 交換用の DDR4 DIMM を開梱し、静電気防止用マットの上に置きます。
2. 交換用 DDR4 DIMM が、交換する DIMM のサイズと一致することを確認します。

   デュアルランク DIMM をクワッドランク DIMM に交換したり、その逆を実行したりしないでください。この規則を守らないと、サーバーのパフォーマンスに悪影響を与える可能性があります。DIMM ソケットの配置規則については、DIMM 配置規則を参照してください。

3. DIMM を取り付けます。
   1. 取り外しレバーが開いていることを確認します。
   2. 交換用 DIMM のノッチをコネクタソケットのコネクタキーに合わせます。

      ノッチがあるので、DIMM を正しい向きに取り付けることができます。

   3. 取り外しレバーよって DIMM が所定の位置に固定されるまで、DDR4 DIMM をコネクタソケットに押し込みます。

      DIMM をコネクタソケットに簡単に固定できない場合は、DIMM のノッチがコネクタソケットのコネクタキーと合っていることを検証します。ノッチが合っていないと、DIMM が破損する可能性があります。

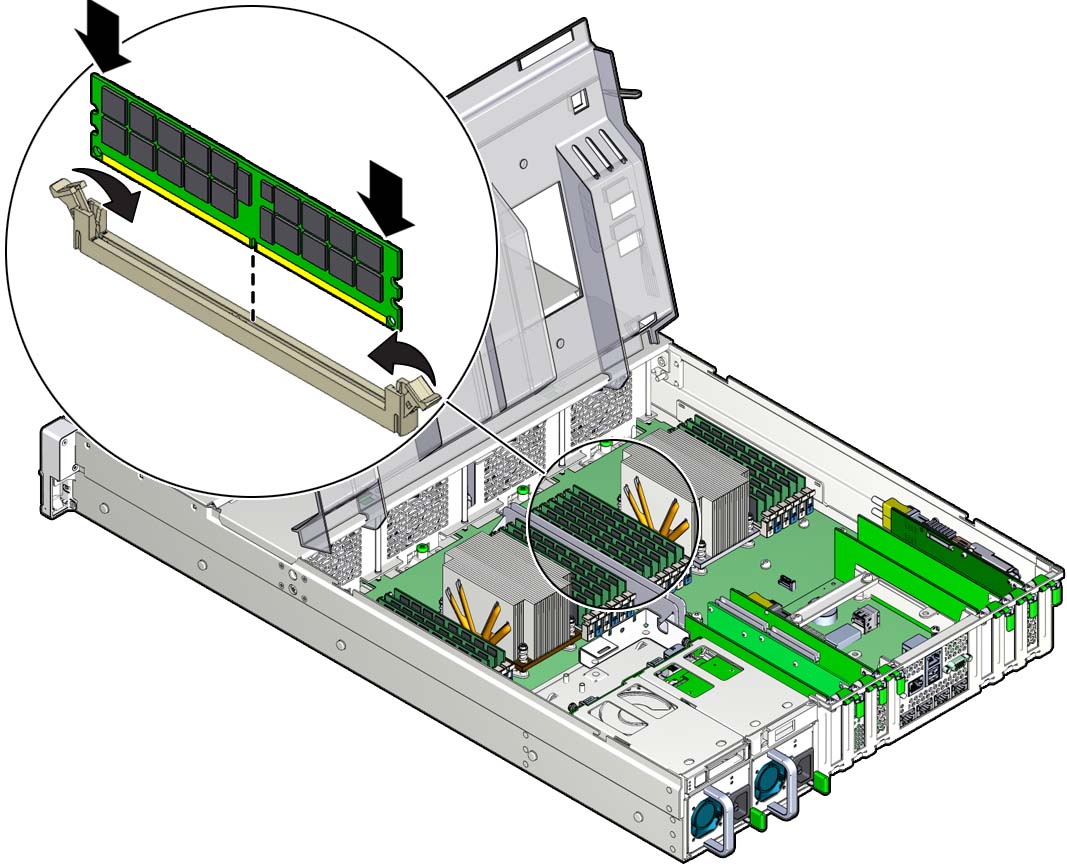

      図 32  DIMM の取り付け





4. 交換用の DIMM がすべて取り付けられるまで、Step 3 を繰り返します。
5. サーバーを稼働状態に戻します。
   1. エアバッフルを取り付け位置まで下げます。
   2. サーバーの上部カバーを取り付けます。

      サーバーの上部カバーを取り付けるを参照してください。

   3. サーバーを通常のラック位置に戻します。

      サーバーを通常のラック位置に戻すを参照してください。

   4. 電源コードとデータケーブルをサーバーに再度取り付けます。

      電源ケーブルとデータケーブルを再接続するを参照してください。

   5. サーバーの電源を入れます。

      サーバーの電源を入れるを参照してください。

      電源装置の AC OK LED が点灯していることを確認します。

6. (オプション) Oracle ILOM を使用して、サーバーの DDR4 DIMM 障害をクリアします。

   DDR4 DIMM 障害は、新しい DIMM が取り付けられたあとで自動的にクリアされます。DDR4 DIMM 障害を手動でクリアする必要がある場合は、http://www.oracle.com/goto/ilom/docs の Oracle Integrated Lights Out Manager (ILOM) 3.2 ドキュメントライブラリを参照してください。

   ---

   注 -  障害の発生した DDR4 DIMM を新しい DIMM ソケットに移動するか、DIMM をトラブルシューティングのために装着し直す場合は、最初に関連する DIMM の障害を手動でクリアする必要があります。それ以外の場合、DIMM の障害が新しいソケット位置の DIMM で続いて発生するか、現在のソケット位置で再発し、間違った DIMM の障害状態の原因となる可能性があります。

   ---
