ファン構成部品ドアを取り付ける
注 - このセクションの手順は、12 台の 3.5 インチストレージドライブまたは 24 台の 2.5 インチストレージドライブで構成されているシステムに使用するようにしてください。システムが 8 台の 2.5 インチドライブで構成されている場合は、ディスクケージカバーを取り付けるを参照してください。
- ファン構成部品を少し覆うように、ファン構成部品ドアをシャーシの上に置きます。
-
ラッチで所定の位置に固定されるまで、ファン構成部品ドアを前方の上部カバーの縁の下に向けてスライドさせます [1]。

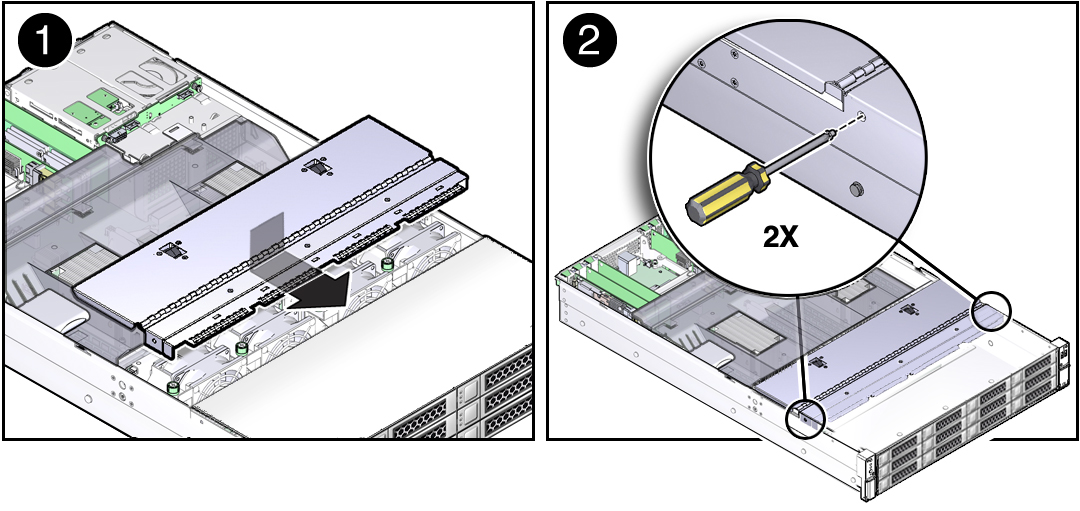

図 88 ファン構成部品ドアの取り付け
- ファン構成部品ドアの取り付けと固定には、プラスのねじ回し (Phillips の 2 番) を使用します [2]。
