DVD ドライブを取り付ける

1. 交換用 DVD ドライブをシャーシにゆっくりと押し込みます [1]。
2. DVD ドライブの背面のリリース爪がシャーシにはまって「カチッ」という音がするまで DVD ドライブをシャーシに押し込み続けます。

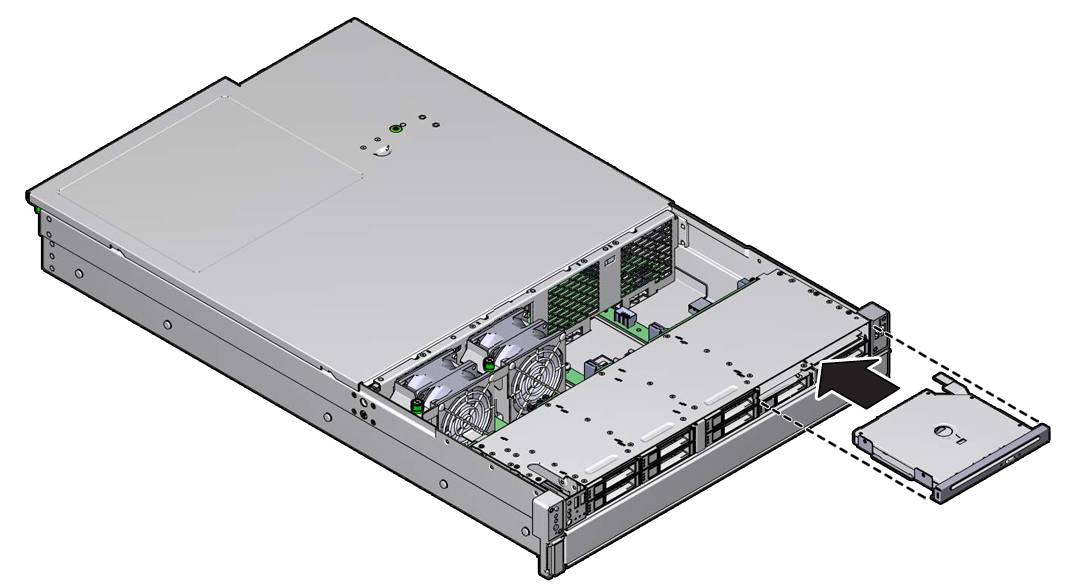

   図 65  DVD ドライブの取り付け





3. サーバー内の DVD ドライブのすぐ後ろまで手を伸ばし、電源および DVD データのコネクタを DVD ドライブの背面に再接続します。

   ---

   注 -  前面ストレージドライブバックプレーンに電源および DVD データを接続するには、パーツ番号 7064128 のケーブルが必要です。

   ---

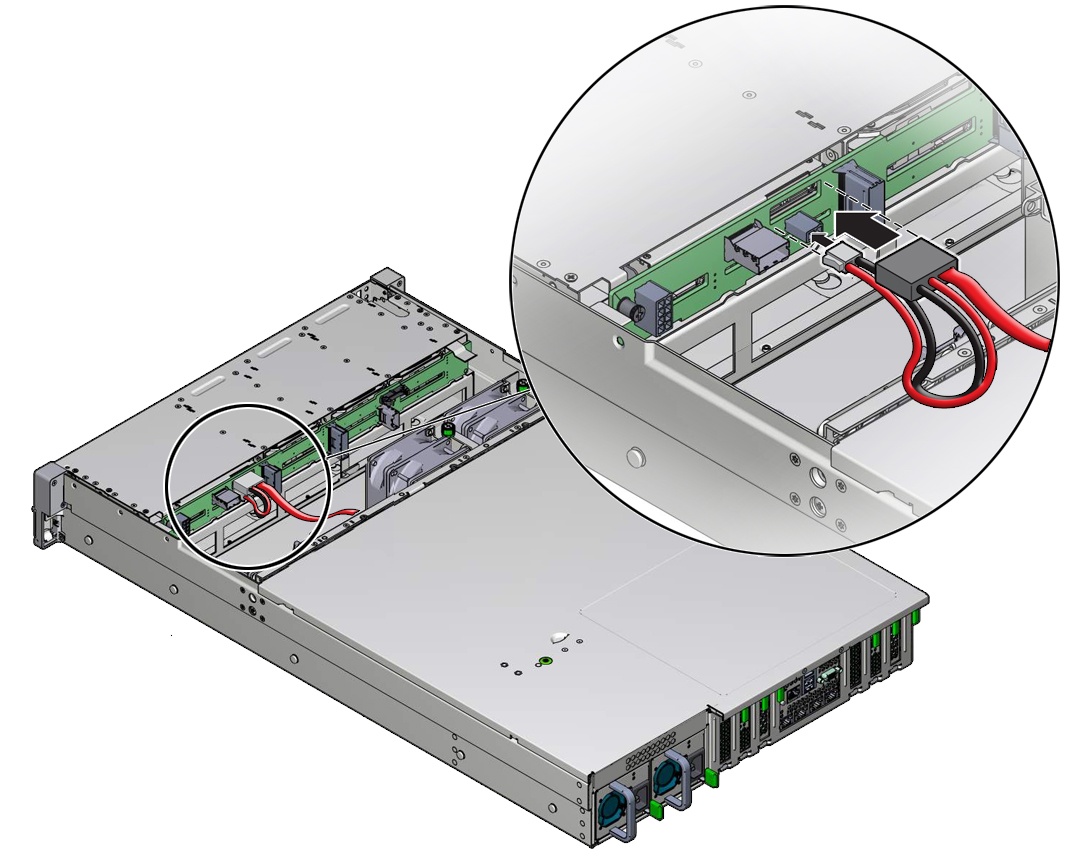

   図 66  DVD ドライブケーブルの接続





4. 取り外した場合は、ファンモジュール 2 および 3 をシャーシ内に再度取り付けます。

   ファンモジュールを取り付けるを参照してください。

5. ディスクケージカバーを取り付け、ファン構成部品ドアを閉じます。

   ディスクケージカバーを取り付けるを参照してください。

6. サーバーを稼動状態に戻します。
   1. サーバーを通常のラック位置に戻します。

      サーバーを通常のラック位置に戻すを参照してください。

   2. 電源コードをサーバーの電源装置に再接続し、サーバーの電源を投入します。

      電源ケーブルとデータケーブルを再接続するおよび サーバーの電源を入れるを参照してください。電源装置の AC OK LED が点灯していることを確認します。

関連情報

• DVD ドライブを取り外す
