NVMe ケーブルを取り外す
-
保守の対象となるサーバーを準備します。
-
サーバーの電源を切断し、電源装置から電源コードを取り外します。
サーバーの電源切断を参照してください。
-
サーバーを保守位置まで引き出します。
サーバーを保守位置に引き出すを参照してください。
-
静電気防止用リストストラップを手首に着用してから、シャーシの金属部分に取り付けます。
静電放電に対する安全対策を参照してください。
-
サーバーの上部カバーを取り外します。
サーバーの上部カバーを取り外すを参照してください。
-
サーバーのファン構成部品ドアを開き、ファンモジュールを取り外します。
ファンモジュールを取り外すを参照してください。
- NVMe ケーブルにアクセスできるように、エアバッフルを直立位置に回転させます。
-
サーバーのストレージドライブ構成に応じて、次のいずれかを実行します。
-
サーバーが 24 台の 2.5 インチストレージドライブで構成されている場合は、サーバーの前面のファン構成部品ドアカバーを取り外します。
サーバーからファン構成部品ドアを取り外すを参照してください。
-
サーバーが 8 台の 2.5 インチストレージドライブで構成されている場合は、サーバーのディスクケージカバーを取り外します。
ディスクケージカバーをサーバーから取り外すを参照してください。
-
サーバーが 24 台の 2.5 インチストレージドライブで構成されている場合は、サーバーの前面のファン構成部品ドアカバーを取り外します。
-
サーバーの電源を切断し、電源装置から電源コードを取り外します。
-
スロット 3 の Oracle PCIe NVMe スイッチカードから NVMe ケーブルを取り外します [1]。
各ラッチを押して引き抜くことで、ケーブルを各コネクタから取り外します。PCIe カードを取り外すも参照してください。

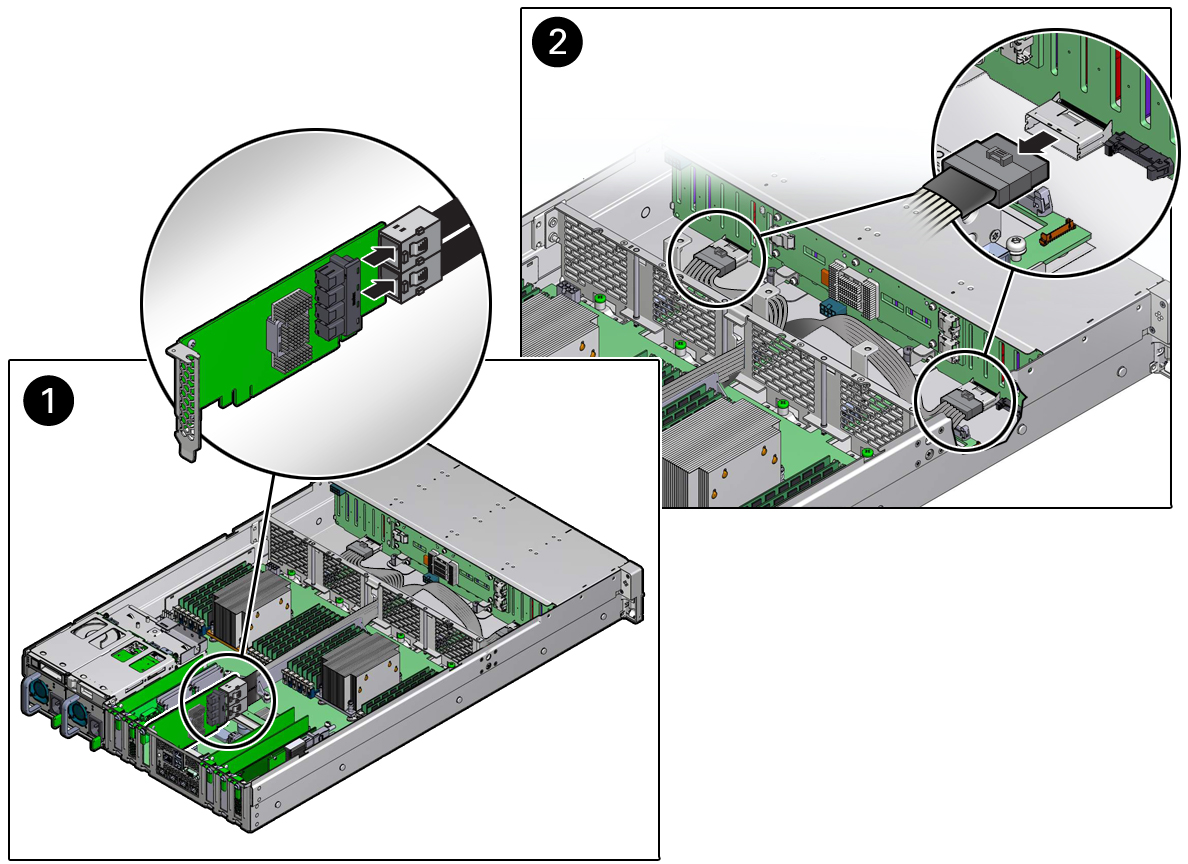

注 - 次の図は、24 ドライブのシステム構成から取り外される NVMe ケーブルを示しています。8 ドライブのシステム構成から NVMe ケーブルを取り外す場合は、前面ディスクバックプレーンの NVMe コネクタの位置が異なります。図 57 NVMe ケーブルの取り外し
-
前面ストレージドライブバックプレーンから NVMe ケーブルを取り外します [2]。
各ラッチを押して引き抜くことで、ケーブルを各コネクタから取り外します。
-
サーバーから NVMe ケーブルを取り外します。
NVMe ケーブルの束をシャーシ中間壁から注意深く取り外します。ケーブルがサーバーコンポーネントに引っかからないように注意してください。
