背面マウント型ストレージドライブ用のストレージドライブバックプレーンを取り外す

1. 保守の対象となるサーバーを準備します。
   1. サーバーの電源を切断し、電源装置から電源コードを取り外します。

      サーバーの電源切断を参照してください。

   2. サーバーを保守位置まで引き出します。

      サーバーを保守位置に引き出すを参照してください。

   3. 静電気防止用リストストラップを手首に着用してから、シャーシの金属部分に取り付けます。

      静電気防止対策を取るを参照してください。

   4. サーバーの上部カバーを取り外します。

      サーバーの上部カバーを取り外すを参照してください。

   5. ストレージドライブバックプレーンにアクセスできるように、エアバッフルを直立位置に回転させます。
2. 各背面マウント型ストレージドライブを、ディスクバックプレーンから外れるぐらいのところまで引き出します。

   背面ストレージドライブを取り外すを参照してください。

   ---

   注 -  ストレージドライブをサーバーから完全に取り外す必要はありません。ディスクバックプレーンから外れるぐらいのところまで引き出します。ストレージドライブをサーバーから取り外す場合は、同じ位置に再度取り付けることができるよう、位置をメモしておいてください。

   ---

3. ストレージドライブバックプレーンからケーブルを取り外します [1]。
   1. ストレージドライブバックプレーンから 2 本の SAS ケーブルを取り外します。
   2. ストレージドライブバックプレーンから電源ケーブルを取り外します。

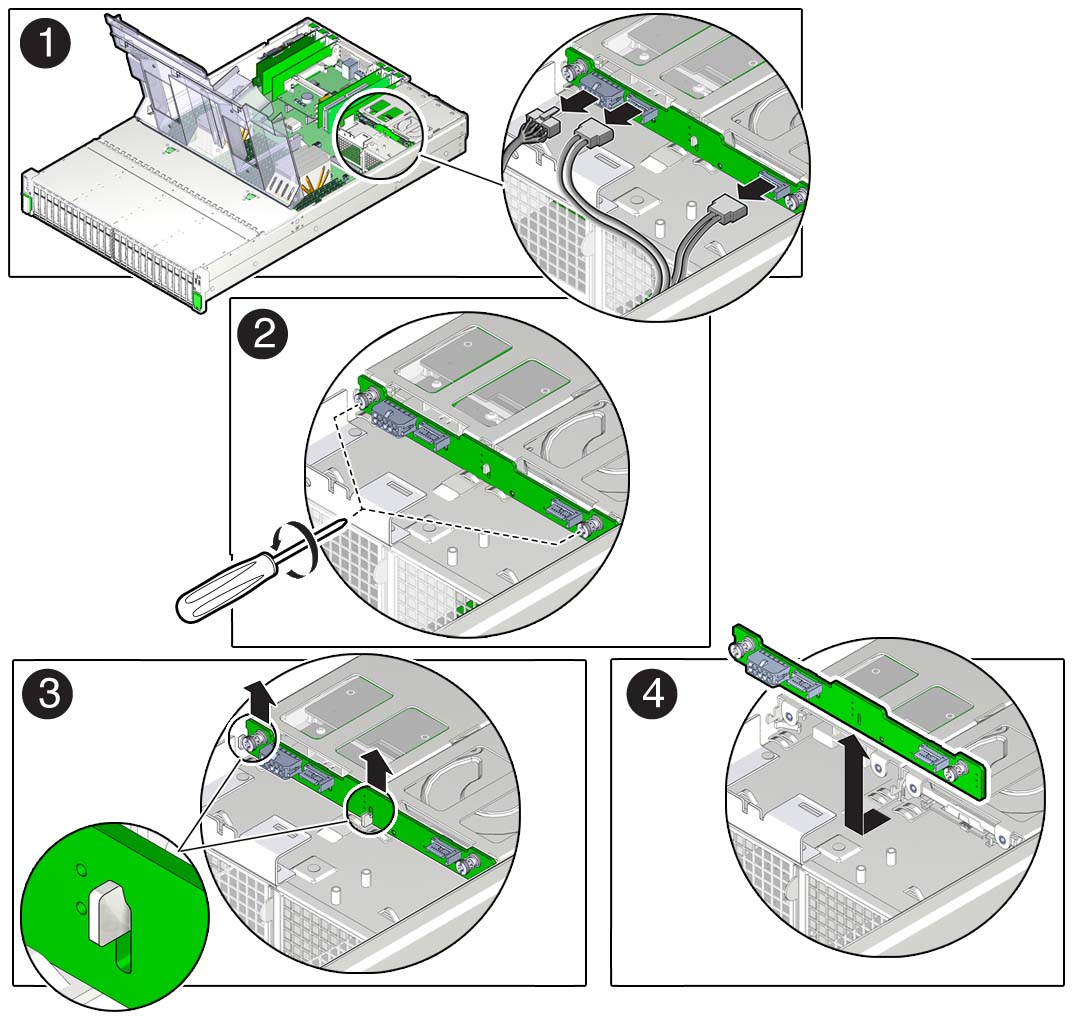

      図 53  背面マウント型ストレージドライブ用のストレージドライブバックプレーンの取り外し





4. プラスのねじ回し (Phillips の 2 番) を使用して、ストレージドライブバックプレーンをストレージドライブケージに固定している 2 つのねじをゆるめます [2]。
5. ストレージドライブバックプレーンを持ち上げ、2 つの支持具のフックから離します [3]。
6. ストレージドライブバックプレーンを支持具のフックから引き離し、シャーシの外に出します [4]。
7. ストレージドライブバックプレーンを静電気防止用マットの上に置きます。
