12 ドライブシステム用のストレージドライブバックプレーンを取り外す

1. 保守の対象となるサーバーを準備します。
   1. サーバーの電源を切断し、電源装置から電源コードを取り外します。

      サーバーの電源切断を参照してください。

   2. サーバーを保守位置まで引き出します。

      サーバーを保守位置に引き出すを参照してください。

   3. 静電気防止用リストストラップを手首に着用してから、シャーシの金属部分に取り付けます。

      静電気防止対策を取るを参照してください。

   4. サーバーのファン構成部品ドアを開き、ファンモジュールをサーバーから取り外します。

      ファンモジュールを取り外すを参照してください。

   5. ファン構成部品ドアをサーバーから取り外します。

      サーバーからファン構成部品ドアを取り外すを参照してください。

2. 各ストレージドライブを、ディスクバックプレーンから外れるぐらいのところまで引き出します。

   HDD または SSD ストレージドライブを取り外すを参照してください。

   ---

   注 -  ストレージドライブをサーバーから完全に取り外す必要はありません。ディスクバックプレーンから外れるぐらいのところまで引き出します。ストレージドライブをサーバーから取り外す場合は、同じ位置に再度取り付けることができるよう、位置をメモしておいてください。

   ---

3. ストレージドライブバックプレーンからケーブルを取り外します。
   1. ストレージドライブバックプレーンから背面マウント型ストレージドライブへの SAS ケーブルを取り外し、ストレージドライブバックプレーンから Oracle Storage 12 Gb/s SAS PCIe RAID HBA への 2 本の SAS ケーブルを取り外します [1]。

      ケーブルを正しく簡単に再接続できるようにするために、ケーブル接続を書きとめておきます。

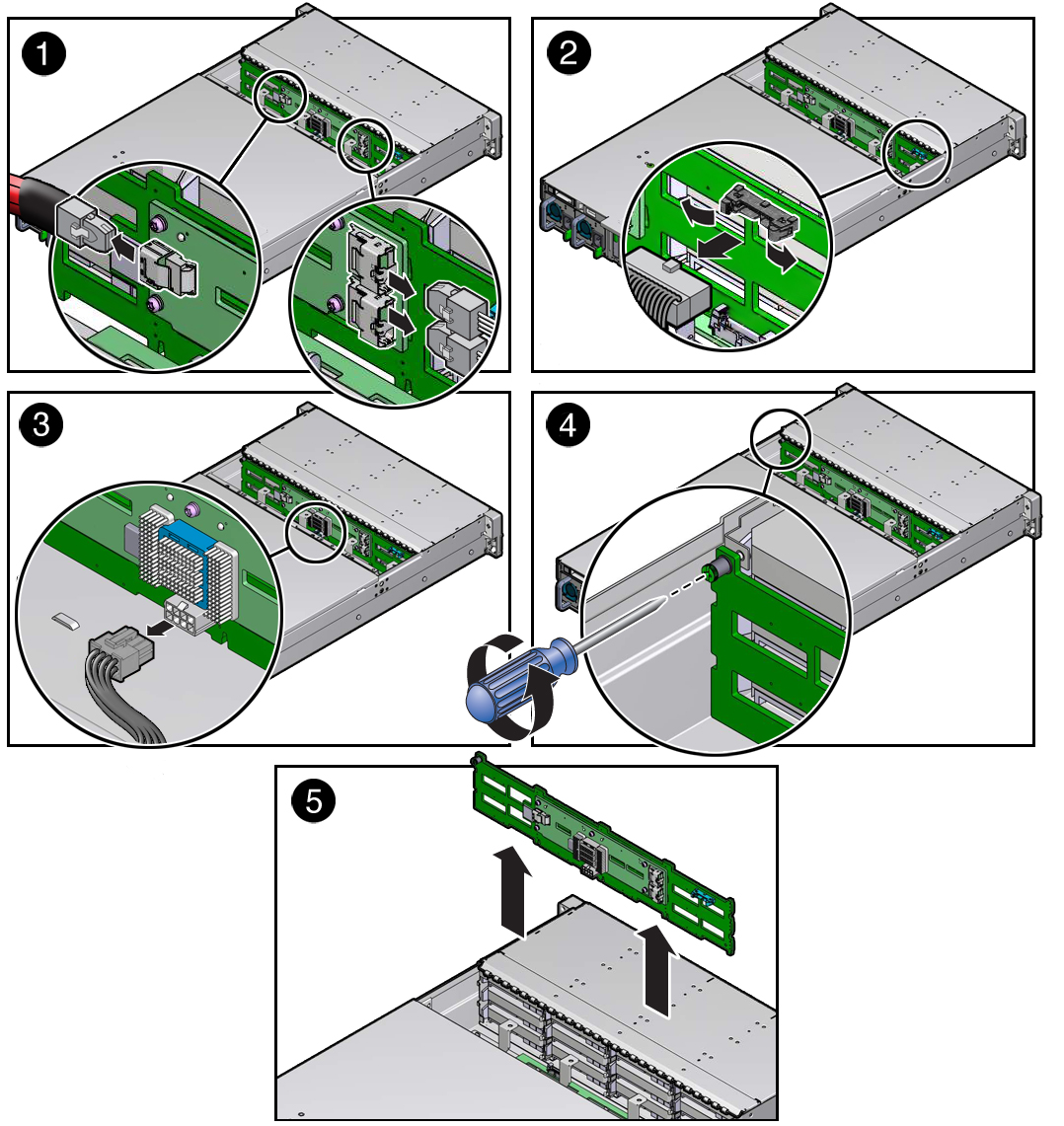

      図 49  12 ドライブシステム用のストレージドライブバックプレーンの取り外し





   2. ストレージドライブバックプレーンから補助信号ケーブルを取り外します [2]。
   3. ストレージドライブバックプレーンから電源ケーブルを取り外します [3]。
4. プラスのねじ回し (Phillips の 2 番) を使用して、ストレージドライブバックプレーンをシャーシに固定している右側のばね付きねじをゆるめます [4]。
5. ストレージドライブバックプレーンを持ち上げて支持具のフックから離し、シャーシの外に出します [5]。
6. ストレージドライブバックプレーンを静電気防止用マットの上に置きます。
