ディスクケージカバーをサーバーから取り外す

サーバーのストレージドライブバックプレーンを保守する前に、サーバーのディスクケージカバーを取り外すようにします。


注 -  この手順は、8 台の 2.5 インチストレージドライブで構成されたシステムでのみ必要です。システムが 12 台の 3.5 インチストレージドライブまたは 24 台の 2.5 インチストレージドライブで構成されている場合、サーバーからファン構成部品ドアを取り外すを参照してください。
  1. サーバーの電源装置から AC 電源コードが取り外されていることを確認します。
  2. プラスのねじ回し (Phillips の 2 番) を使用して、ディスクケージカバーを固定している 12 個のねじ (シャーシの上側にそれぞれ 3 つ、シャーシの両側に 3 つ) を取り外します [1]。

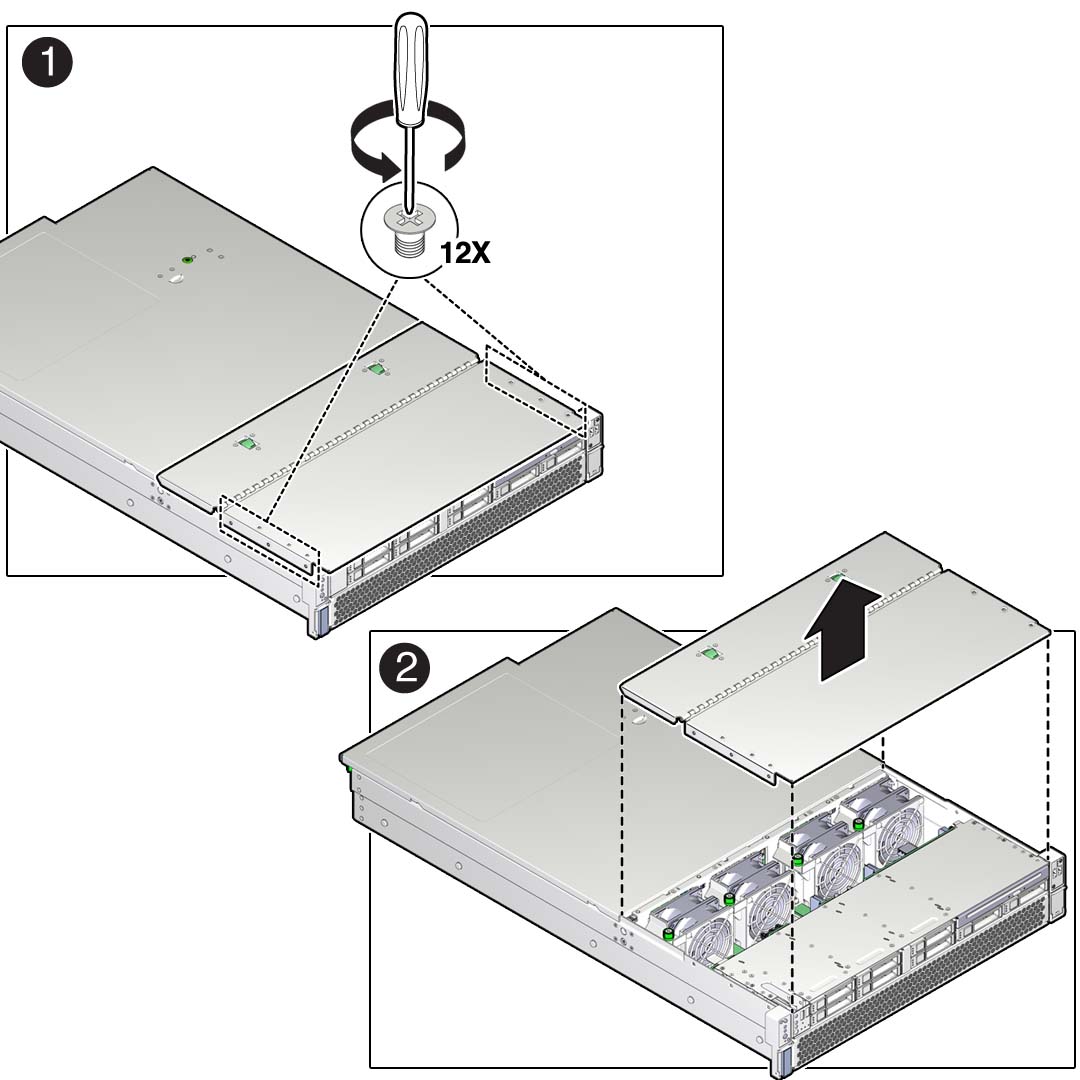

    図 11  ディスクケージカバーの取り外し


    image:ディスクケージカバーの取り外しを示す図。

  3. シャーシからからディスクケージカバーを取り外すには、カバーを前方にスライドさせて持ち上げます [2]。
