Oracle® Server X6-2L サービスマニュアル

印刷ビューの終了

更新: 2016 年 4 月



電源装置を取り外す

  1. 電源装置を取り外すことができるようにシステムを準備します。

    静電気防止対策を取るを参照してください。

  2. 交換する必要がある電源装置を特定します。

    図 23  電源装置およびラッチの位置

    図の説明

    1 電源装置 0

    2 電源装置 1



    電源装置の保守要求 LED がオレンジ色に点灯している場合は、障害が検出されたことを示します。Oracle ILOM コマンド行プロンプト (->) で Oracle ILOM show faulty コマンドを使用して電源装置の障害を特定することもできます。

    あるいは、サーバー内の既知の障害をすべて一覧表示するには、Oracle Solaris OS にログインして fmadm faulty コマンドを実行するか、Oracle ILOM 障害管理シェルから Oracle ILOM サービスプロセッサにログインして fmadm faulty コマンドを実行します。Oracle ILOM 障害管理シェルおよびサポートされるコマンドの使用方法の詳細は、Oracle Integrated Lights Out Manager (ILOM) 3.2 のドキュメントライブラリ (http://www.oracle.com/goto/ilom/docs) にある『Oracle ILOM システムモニタリングおよび診断用ユーザーズガイドリリース 3.2.x』を参照してください。


    注 -  システムの電源を入れると、障害が発生した電源装置のファンが引き続き回転することがあります。電源コードを取り外すと、ファンの回転が停止します。
  3. 障害が発生した電源装置があるサーバーの背面にアクセスします。
  4. ケーブル管理アーム (CMA) が取り付けられている場合、CMA の左側のコネクタを両方とも切断して、CMA を離れた所に移動します。

    CMA の左側のコネクタの切断手順については、Oracle Server X6-2L 設置ガイド の ケーブル管理アームを取り外すを参照してください。


    Caution

    注意  -  CMA の左側のコネクタを切断する際には、コネクタがそれ自体の重さで垂れ下がって右側のコネクタを圧迫しないように、必ず腕で CMA を支えてください。そうしないと、CMA が破損する可能性があります。左側のコネクタを両方とも再接続するまで、CMA を支え続ける必要があります。


  5. 障害が発生した電源装置から電源コードを外します。
  6. 電源装置のハンドルをしっかり握り、電源装置のラッチを左に押します [1]。

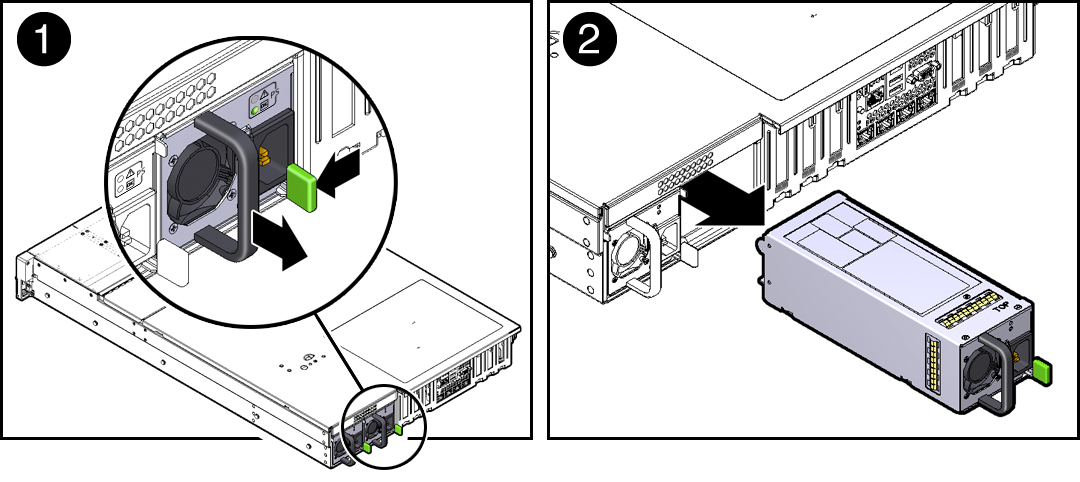

    図 24  電源装置の取り外し


    image:シャーシから取り外される電源装置を示す図。

  7. 電源装置をシャーシから引き出します [2]。

    Caution

    注意  -  電源装置を取り外した場合は必ず別の電源装置に交換してください。そうしない場合は、通気が十分に確保されず、サーバーが過熱するおそれがあります。


  8. 電源装置を取り付けるに進みます。
