障害のある DIMM を特定して取り外す

1. 保守の対象となるサーバーを準備します。
   1. サーバーの電源を切断し、サーバーの電源装置から電源コードを取り外します。

      サーバーの電源切断を参照してください。

   2. サーバーを保守位置まで引き出します。

      サーバーを保守位置に引き出すを参照してください。

   3. 静電気防止用リストストラップを手首に着用してから、シャーシの金属部分に取り付けます。

      静電放電に対する安全対策を参照してください。

   4. サーバーの上部カバーを取り外します。

      サーバーの上部カバーを取り外すを参照してください。

   5. DIMM にアクセスできるように、エアバッフルを垂直になるよう回転させます。
2. マザーボード I/O カード上の障害検知ボタンを押して、障害の発生した DDR4 DIMM の位置を特定して書き留めます。

   サーバーの障害検知ボタンの使用を参照してください。

   障害の発生した DIMM は、マザーボード上の対応するオレンジ色の LED で識別されます。

   • DIMM 障害 LED が消灯している場合、DIMM は正常に動作しています。

   • DIMM 障害 LED が点灯 (オレンジ色) している場合、DIMM に障害が発生しているため、交換するようにしてください [1]。

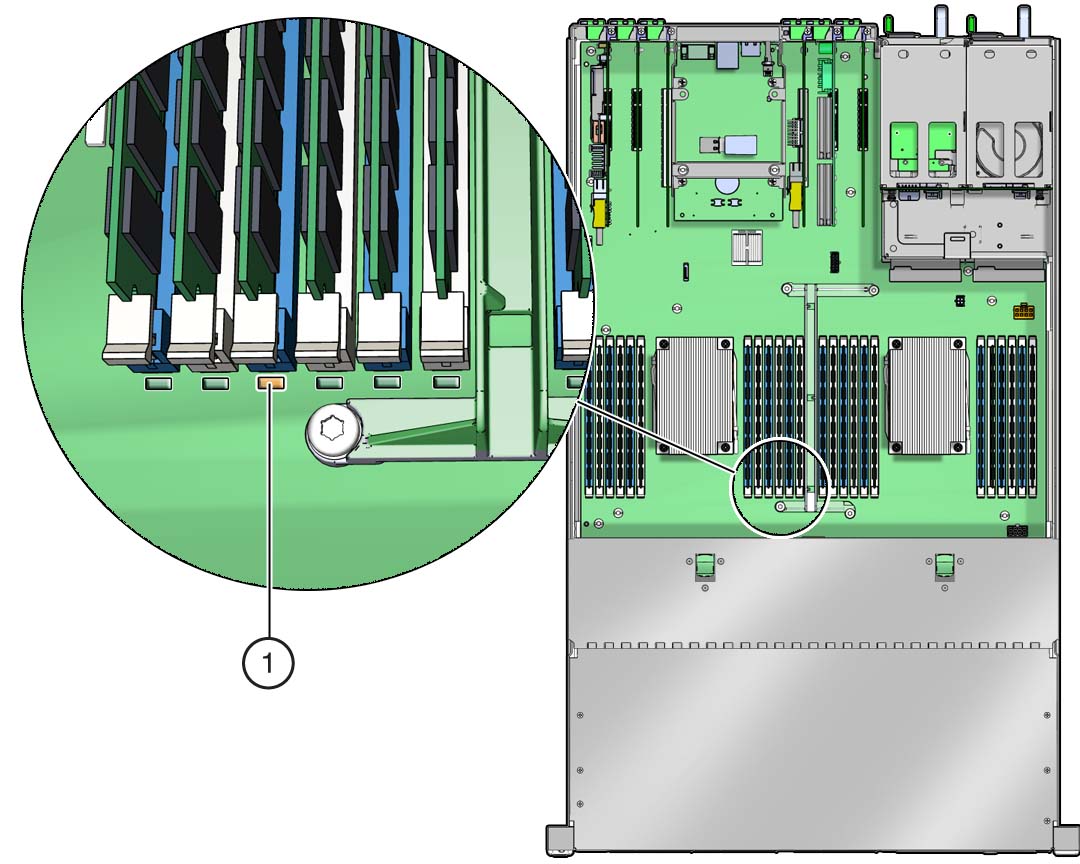

   図 30  障害のある DIMM を特定する





3. 障害のある DIMM を取り外すには、次を実行します。
   1. 両側の DIMM ソケット取り外しレバーを止まるまで外側に回します。

      DIMM が部分的にソケットから外れます。図図 31 を参照してください。

   2. DIMM を慎重にまっすぐ上に持ち上げて、ソケットから取り外します。

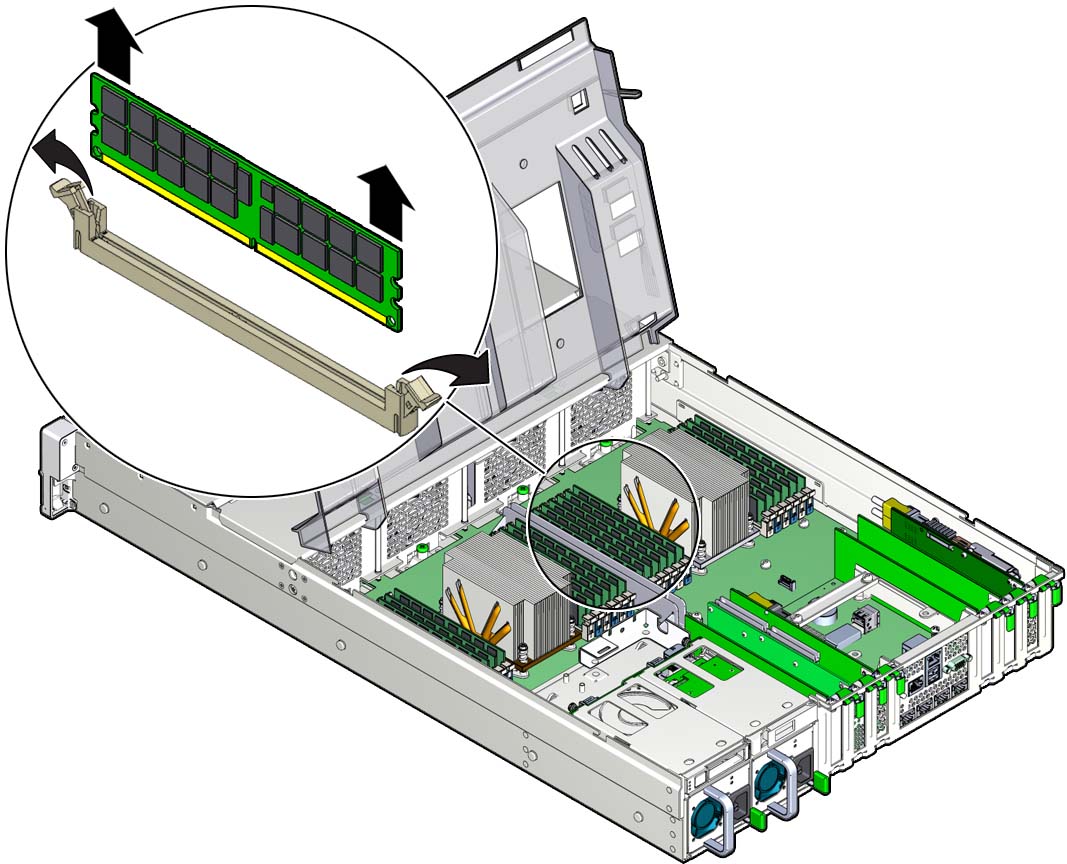

      図 31  DIMM の取り外し





4. 障害のあるそれぞれの DIMM を同じランクサイズ (クワッドランクまたはデュアルランク) の別の DIMM に交換するか、ソケットを空のままにしておきます。

   DIMM の交換の手順については、DIMM を取り付けるを参照してください。
