サーバーを保守位置に引き出す

次のコンポーネントの保守作業は、サーバーを保守位置に引き出すことで実行できます。

  • ストレージドライブ

  • ファンモジュール

  • 電源装置

  • DVD ドライブ

  • DDR4 DIMM

  • PCIe カードおよびケーブル

  • SAS ケーブル

  • NVMe ケーブル

  • 内蔵 USB ドライブ

  • システムバッテリ

  • プロセッサ

  • ディスクバックプレーン

  • 前面のインジケータモジュール

  • マザーボード

延長可能スライドレールを使用してサーバーをラックに設置している場合は、次の手順に従って、サーバーを保守位置まで引き出してください。

  1. サーバーを引き出すときにラックが前に傾かないように、すべての転倒防止装置を伸ばします。

    ラックの固定手順については、Oracle Server X6-2L 設置ガイド の 取り付け用にラックを固定するを参照してください。

  2. サーバーを引き出すときに、損傷を受けたり、妨げになったりするケーブルがないことを確認します。

    サーバー付属のケーブル管理アーム (CMA) はサーバーを引き出せるようにちょうつがいで連結されていますが、すべてのケーブルおよびコードを引き出すことができるか確認するようにしてください。

  3. サーバーの前面から、左側および右側のリリースラッチカバーを開位置に保持します。

    開位置にあるとき、リリースラッチカバーはスライドレールリリースラッチを掛けている状態になります [1]。


    Caution

    注意  -  スライドレールリリースラッチをリリースする前に、ラックの転倒防止策を配備します。

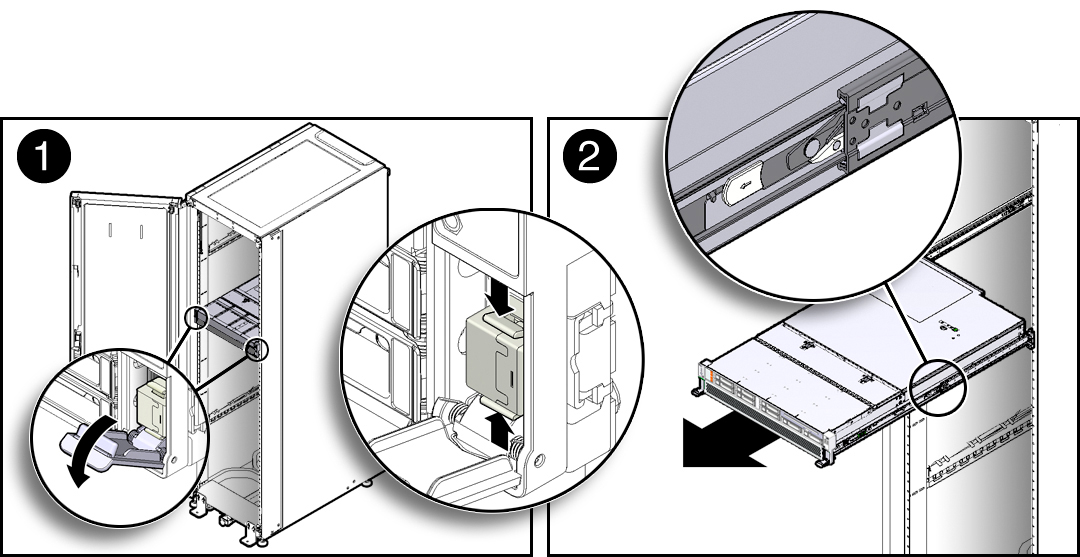

    図 7  保守位置へのサーバーの引き出し


    image:保守位置まで引き出されたサーバーを示す図。

  4. リリースラッチカバーが開位置にあるとき、スライドレールがラッチで固定されるまで、ゆっくりとサーバーを前方に引き出します [2]。

    この時点では、サーバーは保守位置に引き出されています。
