更新: 2016 年 4 月



12 ドライブシステム用のストレージドライブバックプレーンを取り付ける

  1. ストレージドライブバックプレーンをサーバー内へ下げ、支持具のフックに掛かかるように配置します [1]。

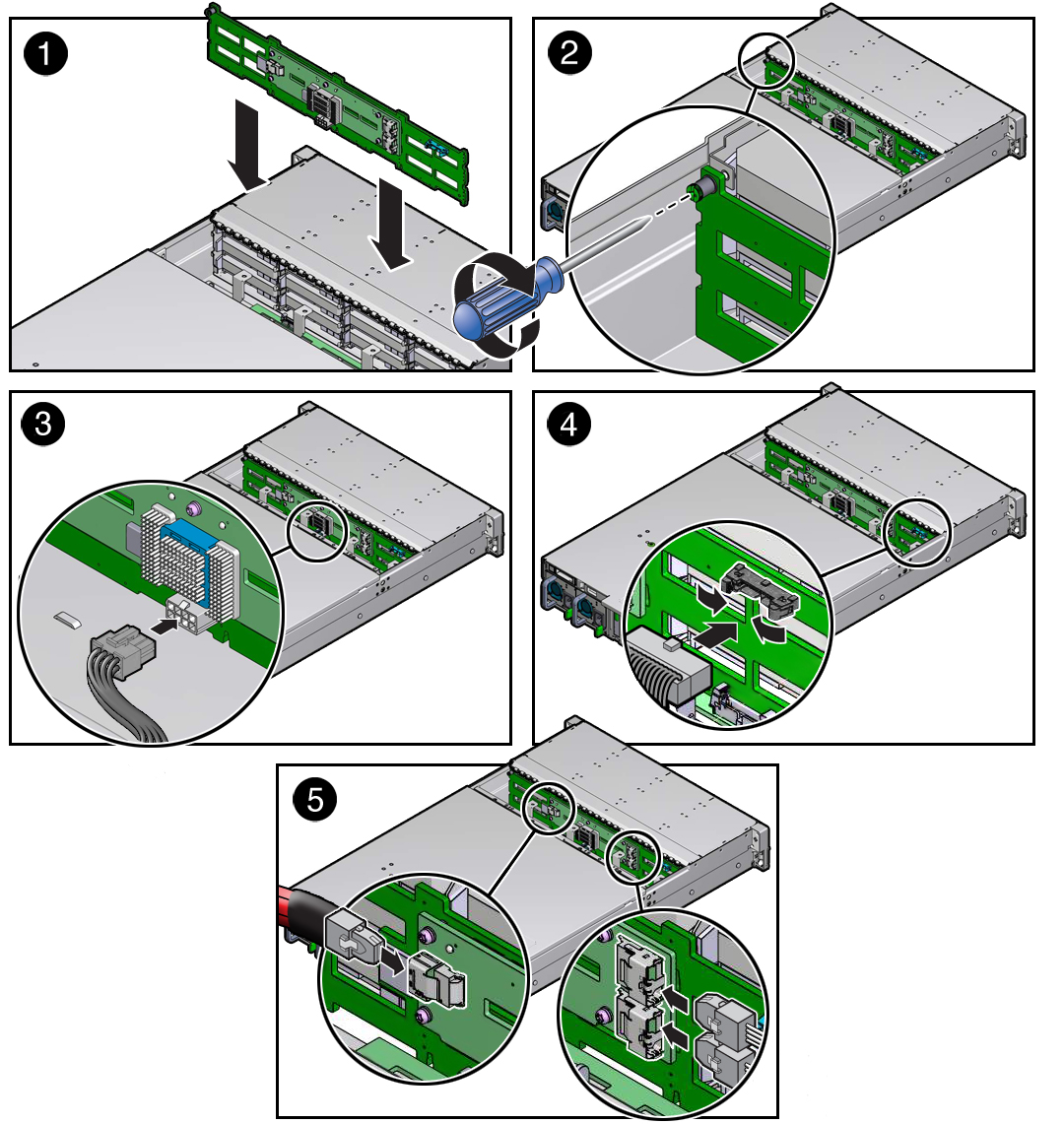

    図 50  12 ドライブシステム用のストレージドライブバックプレーンの取り付け


    image:サーバーに取り付けられる 12 ドライブシステム用ストレージドライブバックプレーンを示す図。

  2. プラスのねじ回し (Phillips の 2 番) を使用して、ストレージドライブバックプレーンをシャーシに固定する右側のばね付きねじを取り付けて締め付けます [2]。
  3. ケーブルをストレージドライブバックプレーンに再接続します。
    1. 電源ケーブルをストレージドライブバックプレーンに再接続します [3]。

      注 -  ストレージドライブバックプレーンに電源を接続するには、パーツ番号 7086654 のケーブルが必要です。
    2. 補助信号ケーブルをストレージドライブバックプレーンに再接続します [4]。

      注 -  ストレージドライブバックプレーンに補助信号を接続するには、パーツ番号 7079291 のケーブルが必要です。
    3. 背面マウント型ストレージドライブからストレージドライブバックプレーンに SAS ケーブルを再接続し、Oracle Storage 12 Gb/s SAS PCIe RAID HBA からストレージドライブバックプレーンに 2 本の SAS ケーブルを再接続します [5]。

      適切な SAS ケーブル接続を確実に行うには、SAS ストレージドライブケーブルを取り付けるを参照してください。

  4. サーバーを稼動状態に戻します。
    1. ファン構成部品ドアの上部カバーを取り付けます。

      ファン構成部品ドアを取り付けるを参照してください。

    2. ファンモジュールを取り付け、ファン構成部品ドアを閉じます。

      ファンモジュールを取り付けるを参照してください。

    3. すべてのストレージドライブをストレージドライブケージに取り付けます。

      HDD または SSD ストレージドライブを取り付けるを参照してください。

    4. サーバーを通常のラック位置に戻します。

      サーバーを通常のラック位置に戻すを参照してください。

    5. 電源コードを電源装置に再接続し、サーバーの電源を投入します。

      電源ケーブルとデータケーブルを再接続するおよび サーバーの電源を入れるを参照してください。電源装置の AC OK LED が点灯していることを確認します。


    注 -  重要: ディスクバックプレーンを交換する際は、ディスクバックプレーンのキーアイデンティティープロパティー (KIP) を Oracle ILOM でプログラムして、ほかの定足数メンバーコンポーネントと同じ KIP を格納します。ほかの定足数メンバーコンポーネントを取り外した場合は、新しいディスクバックプレーンに製品シリアル番号 (PSN) を手動でプログラムする必要が生じることがあります。詳細は、FRU キーアイデンティティープロパティー (KIP) の自動更新を参照してください。
