右側の LED/USB インジケータモジュールを取り外す

  1. 保守の対象となるサーバーを準備します。
    1. サーバーの電源を切断し、電源装置から電源コードを取り外します。

      サーバーの電源切断を参照してください。

    2. サーバーを保守位置まで引き出します。

      サーバーを保守位置に引き出すを参照してください。

    3. 静電気防止用リストストラップを手首に着用してから、シャーシの金属部分に取り付けます。

      静電気防止対策を取るを参照してください。

    4. サーバーの上部カバーを取り外します。

      サーバーの上部カバーを取り外すを参照してください。

  2. サーバーのストレージドライブ構成に応じて、次のいずれかを実行します。
    • サーバーが 12 台の 3.5 インチストレージドライブまたは 24 台の 2.5 インチストレージドライブで構成されている場合は、次の手順を実行します。
      1. サーバーのファン構成部品ドアを取り外します。

        サーバーからファン構成部品ドアを取り外すを参照してください。

      2. ディスクケージ構成部品をサーバーシャーシに固定している残り 4 つの 2 番のプラスねじ (シャーシの両側に 2 つずつ) を取り外します。

        図 73  ディスクケージ構成部品のねじの取り外し


        image:ディスクケージ構成部品のねじの取り外しを示す図。

    • サーバーが 8 台の 2.5 インチストレージドライブで構成されている場合は、サーバーのディスクケージカバーを取り外します。

      ディスクケージカバーをサーバーから取り外すを参照してください。

  3. サーバーからファンモジュールを取り外します。

    ファンモジュールを取り外すを参照してください。

  4. 前面ストレージドライブバックプレーンからすべてのケーブルを取り外します。

    ストレージドライブ構成に応じて、前面および背面のストレージドライブバックプレーン (FRU) の保守に記載された手順を参照してください。

  5. 左側の LED インジケータモジュールのケーブルと右側の LED/USB インジケータモジュールのケーブルをマザーボードから取り外します [1 および 2]。

    図 74  サーバーシャーシからのディスクケージ構成部品の取り外し


    image:サーバーシャーシからのディスクケージ構成部品の取り外しを示す図。

  6. ディスクケージ構成部品を前方へスライドさせ、ディスクケージ構成部品をシャーシからゆっくり持ち上げます [3]。

    ディスクケージ構成部品を静電気防止用マットの上に置きます。

  7. 右側の LED/USB インジケータモジュールを取り外します。
    1. LED/USB インジケータモジュールをサーバーフロントパネルに固定している 2 つの 2 番のプラスねじを取り外します [1]。

      存在する場合は、ディスクケージ構成部品の側面にケーブルを固定しているキャッピングテープを取り外します。

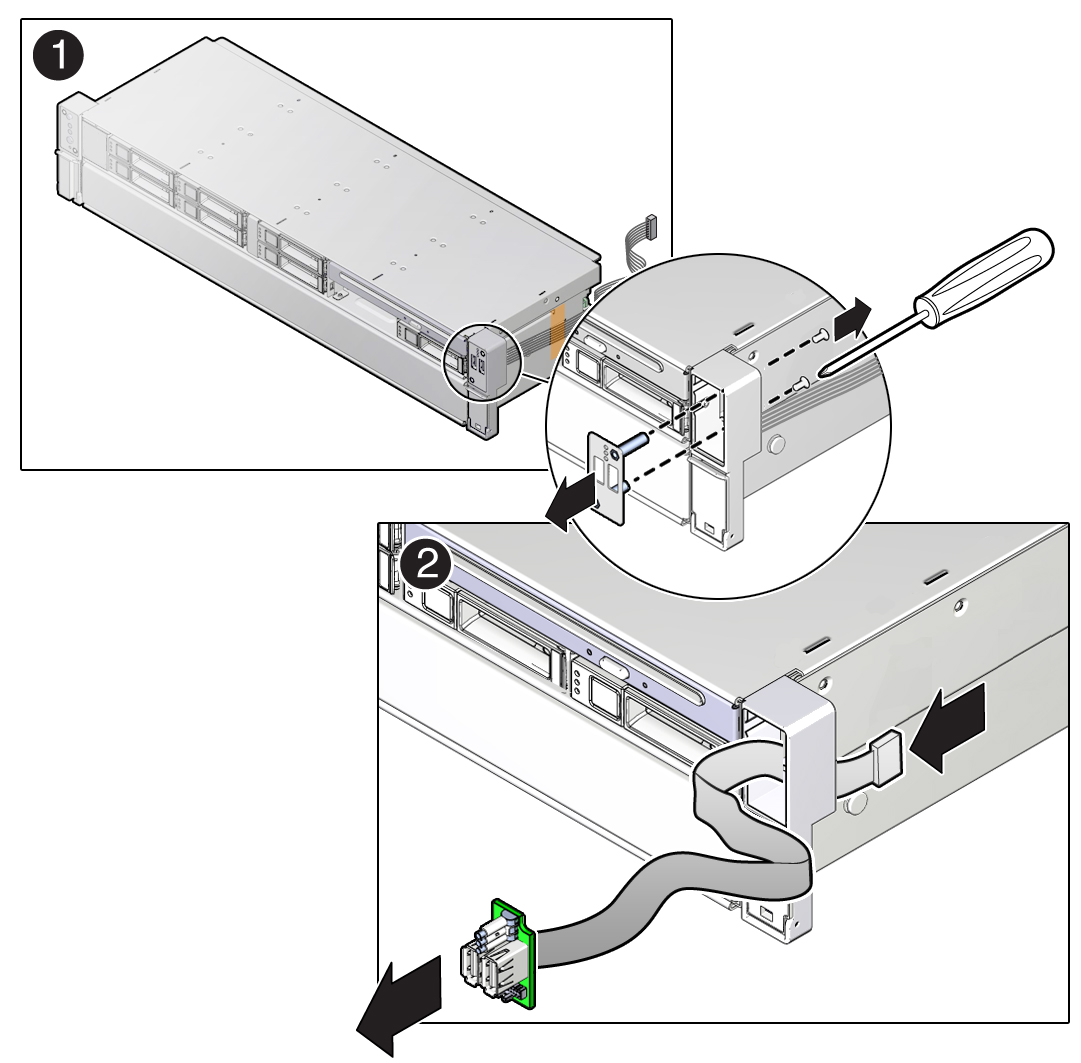

      図 75  右側の LED/USB インジケータモジュールの取り外し


      image:右側の LED/USB インジケータモジュールの取り外しを示す図。

    2. サーバーのフロントパネルから LED/USB インジケータモジュールを取り外します [2]。
