クラスタの接続とインストール

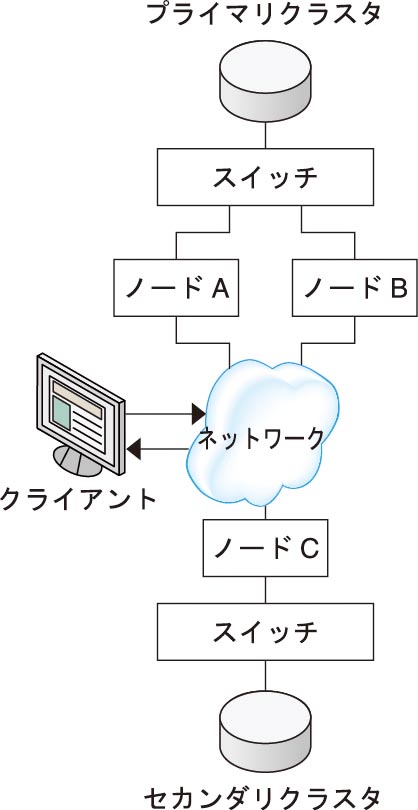

図 8 に、構成例で使用するクラスタ構成を示します。構成例のセカンダリクラスタにはノードが 1 つ含まれていますが、これ以外のクラスタ構成も使用できます。
図 8 クラスタ構成例
表 24 では、構成例で必要なハードウェアとソフトウェアをまとめています。Oracle Solaris OS、Oracle Solaris Cluster ソフトウェア、およびボリューム管理ソフトウェアは、Availability Suite ソフトウェアとソフトウェア更新をインストールする前にクラスタノードにインストールしてください。
表 24 必要なハードウェアとソフトウェア
|
|
|
ノードハードウェア
|
Availability Suite ソフトウェアは、Oracle Solaris OS を使用するすべてのサーバー上でサポートされます。
|
|
ディスク容量
|
約 15M バイト。
|
|
Oracle Solaris OS
|
Oracle Solaris Cluster ソフトウェアがサポートする Oracle Solaris OS のリリース。すべてのノードが同じバージョンの Oracle Solaris OS を使用する必要があります。
|
|
Oracle Solaris Cluster ソフトウェア
|
少なくとも Oracle Solaris Cluster 4.1 ソフトウェア。
|
|
ボリュームマネージャーソフトウェア
|
Solaris Volume Manager ソフトウェア。すべてのノードで、同じバージョンのボリューム管理ソフトウェアを使用する。
|
|
Availability Suite ソフトウェア
|
別個のクラスタでは、異なるバージョンの Oracle Solaris OS および Oracle Solaris Cluster ソフトウェアを使用できますが、クラスタ間で同じバージョンの Availability Suite ソフトウェアを使用する必要があります。
ソフトウェアのインストール方法については、使用しているリリースの Availability Suite ソフトウェアのインストールマニュアルを参照してください。
|
|
Availability Suite ソフトウェアの更新
|
|
|
デバイスグループとリソースグループの構成例
このセクションでは、NFS アプリケーション向けにディスクデバイスグループとリソースグループをどのように構成するかを説明します。追加情報については、レプリケーションリソースグループの構成およびアプリケーションリソースグループの構成を参照してください。
構成例のために作成されたグループとリソースの名前を次の表に示します。
表 25 構成例内のグループとリソースのサマリー
|
|
|
|
デバイスグループ
|
devgrp
|
デバイスグループ
|
|
レプリケーションリソースグループとリソース
|
devgrp-stor-rg
|
レプリケーションリソースグループ
|
|
lhost-reprg-prim、lhost-reprg-sec
|
プライマリクラスタとセカンダリクラスタのレプリケーションリソースグループの論理ホスト名
|
|
devgrp-stor
|
レプリケーションリソースグループの HAStoragePlus リソース
|
|
アプリケーションリソースグループとリソース
|
nfs-rg
|
アプリケーションリソースグループ
|
|
lhost-nfsrg-prim、lhost-nfsrg-sec
|
プライマリクラスタとセカンダリクラスタのアプリケーションリソースグループの論理ホスト名
|
|
nfs-dg-rs
|
アプリケーションの HAStoragePlus リソース
|
|
nfs-rs
|
NFS リソース
|
|
devgrp-stor-rg 以外のグループとリソースの名前は一例で、必要に応じて変更可能です。レプリケーションリソースグループの名前は、devicegroupname-stor-rg というフォーマットでなければいけません。
Solaris Volume Manager ソフトウェアについては、Oracle Solaris Cluster 4.3 ソフトウェアのインストール の 第 4 章, Solaris Volume Manager ソフトウェアの構成を参照してください。
