コンポーネントの位置

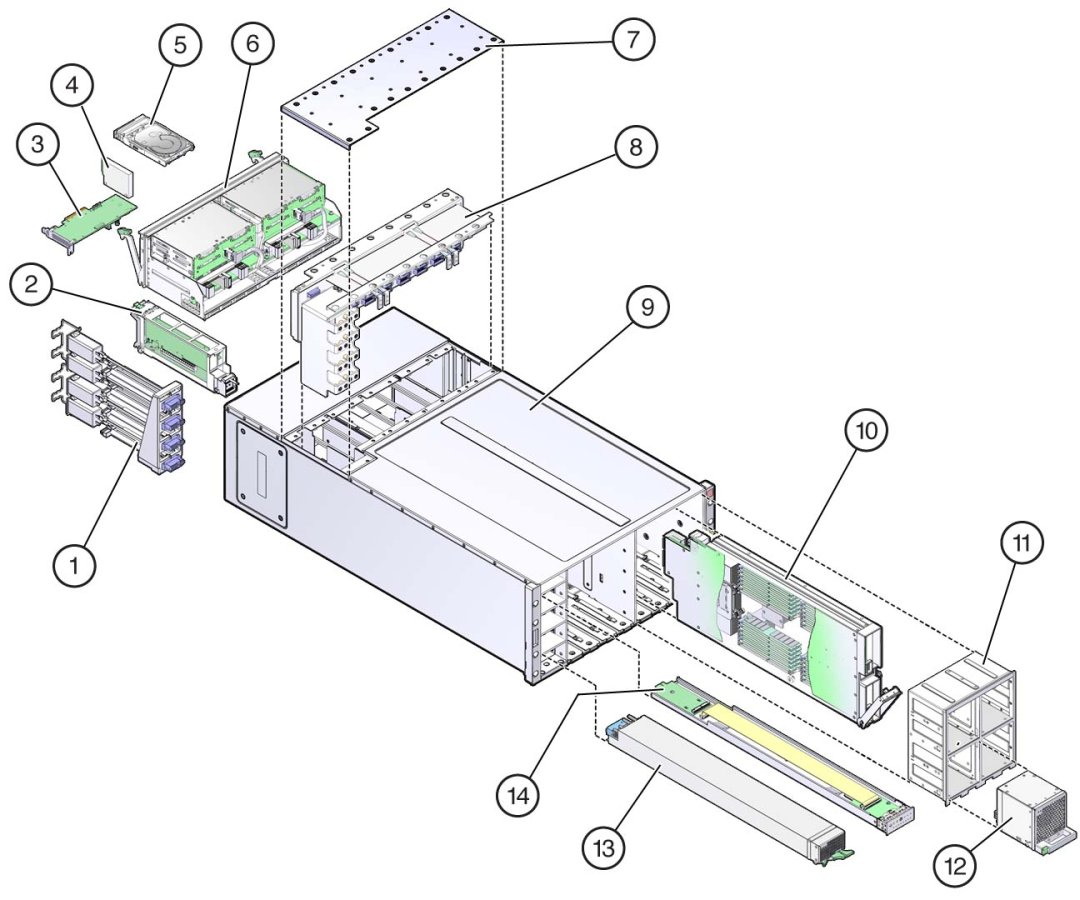

次の図に、サーバーコンポーネントの位置を示します。

image:サーバーコンポーネントの位置を示す吹き出し付きの分解組立図。
吹き出し
説明
吹き出し
説明
1
AC 電源ブロック

AC 電源ブロックは取り外し可能なコンポーネントではありません。

8
ミッドプレーン
2
PCIe カード付きのデュアル PCIe キャリアカード (DPCC) (8)
9
サーバーシャーシ

シャーシは取り外し可能なコンポーネントではありません。

3
ホストバスアダプタ (HBA) カード
10
CPU モジュール (CMOD) (4 または 8)
4
エネルギーストレージモジュール
11
ファンフレーム (2)
5
ストレージドライブ (8)
12
ファンモジュール (8)
6
システムモジュール (SMOD)
13
電源 (PSU) (4)
7
上部カバー
14
前面のインジケータモジュール (FIM)
