HBA カードを取り付ける

ホストバスアダプタ (HBA) カードは、SMOD マザーボード上の内部 PCIe スロットに取り付けられています。

始める前に

  1. 部品面が上を向き、エッジコネクタが向こう側を向くように HBA カードを置きます。
  2. SMOD が逆さまに置かれ、背面 (コネクタ側) が手前にある状態で、HBA カードを右側の開口部に合わせます。
    image:取り付けられてケーブルが接続される HBA カードを示す図。
  3. 2 つのバックプレーンケーブルを HBA カードのコネクタに接続します [1]。
  4. HBA カードのコネクタを SMOD マザーボードの PCIe スロットに合わせ、HBA カードをスロットに押し込みます [2]。
  5. カードをロックしてレバーを固定します (3)。
    1. カードをロックするには、緑色のロックレバーを上に回します。
    2. レバーを内側に回し、SMOD フレーム内にしまい込まれて外側に広がらないようにします。

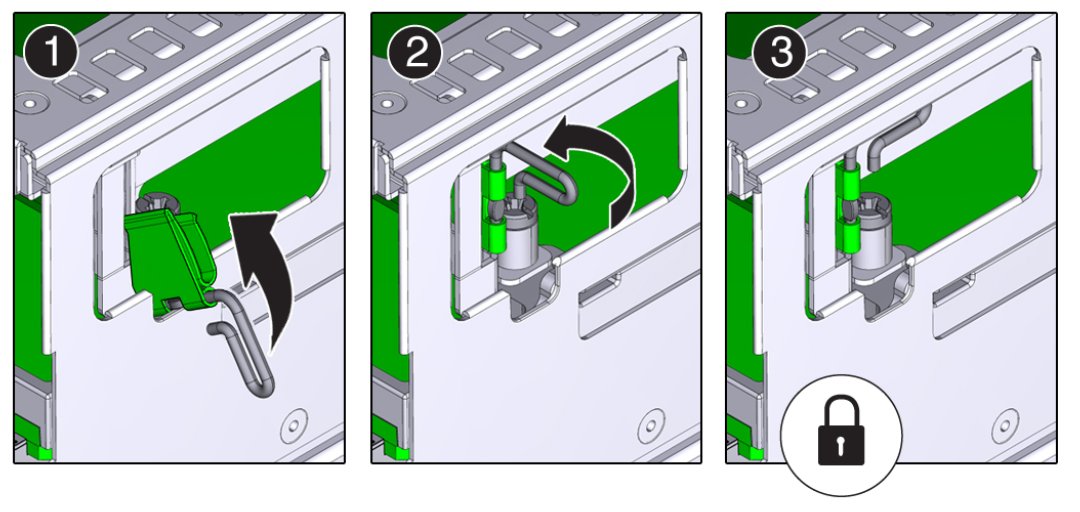

      image:SMOD の側面のロックレバーを示す図。
  6. SMOD の端にあるケーブルガイドにケーブルが通っていることを確認します (4)。
  7. ESM 延長ケーブルを HBA のコネクタに接続します (5)。
  8. ストレージドライブを取り付けます。Install a Storage Driveを参照してください。
  9. 関連するコンポーネントの障害があればクリアします。詳細については、Clear Hardware Fault Messagesを参照してください。
