CMOD を取り外す
CMOD やその内部コンポーネントを保守するには、CMOD を取り外す必要があります。
始める前に
コンポーネントの保守性、位置、および名称については、Component Serviceability, Locations, and Designationsを参照してください。
- ウォームサービスまたはコールドサービスのためのサーバーの準備を行います。Prepare the Server for Warm ServiceまたはPrepare the Server for Cold Serviceを参照してください。
-
CMOD にアクセスするために取り外すファンモジュールのグループ (左または右) を特定します。
0 - 3 の CMOD は左端のグループに入り、4 - 7 の CMOD は右端のグループに入ります。グループがわかれば、取り外す 4 つのファンモジュールのグループもわかります。障害状態にある CMOD を取り外す場合は、FIM 上の CMOD の障害インジケータが点灯していることで、CMOD 番号と、その CMOD が属しているグループがわかります。
4 CMOD 構成のサーバーでは、ファンの左端のグループを取り外します。
- ファンモジュールを取り外します。Remove a Fan Moduleを参照してください。
- ファンフレームを取り外します。Remove a Fan Frameを参照してください。
- CMOD を特定します。
-

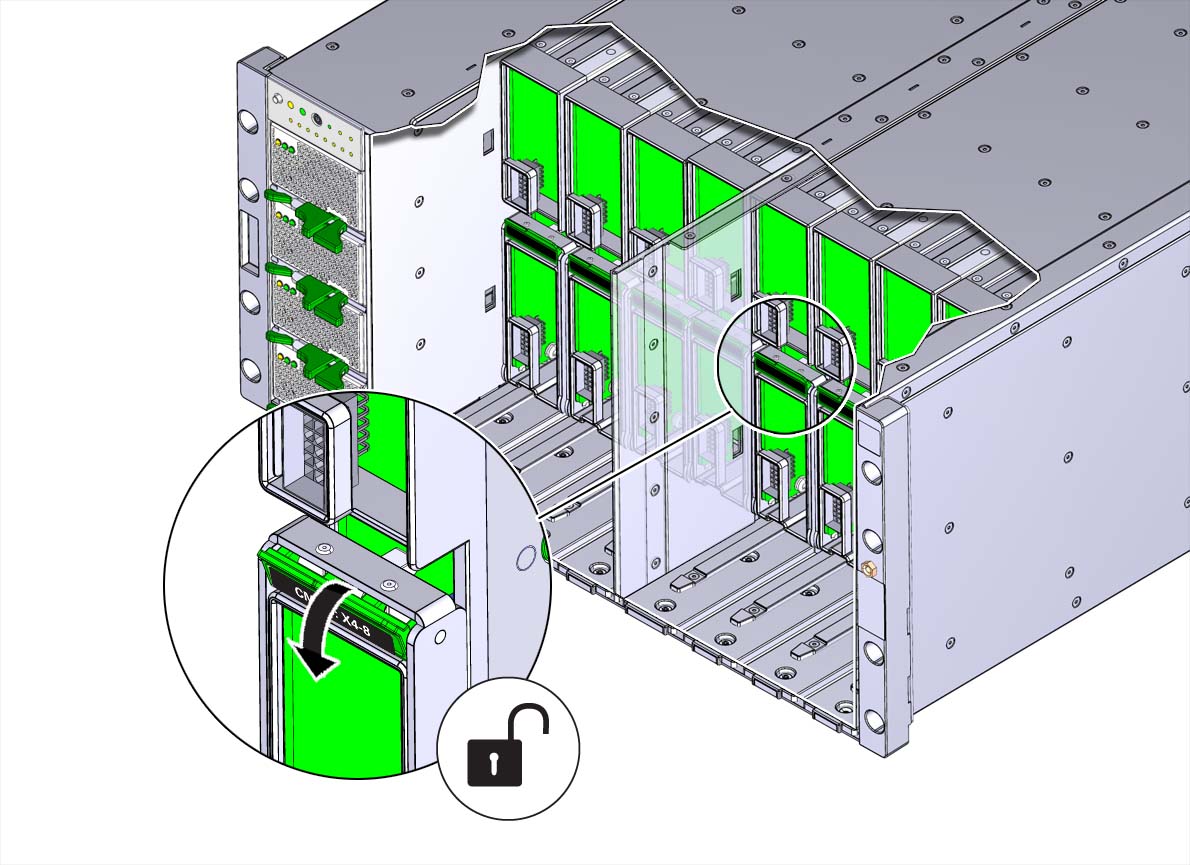

CMOD のロックを解除するには、CMOD のレバーの端にある緑色の爪を一緒につまみます。
-

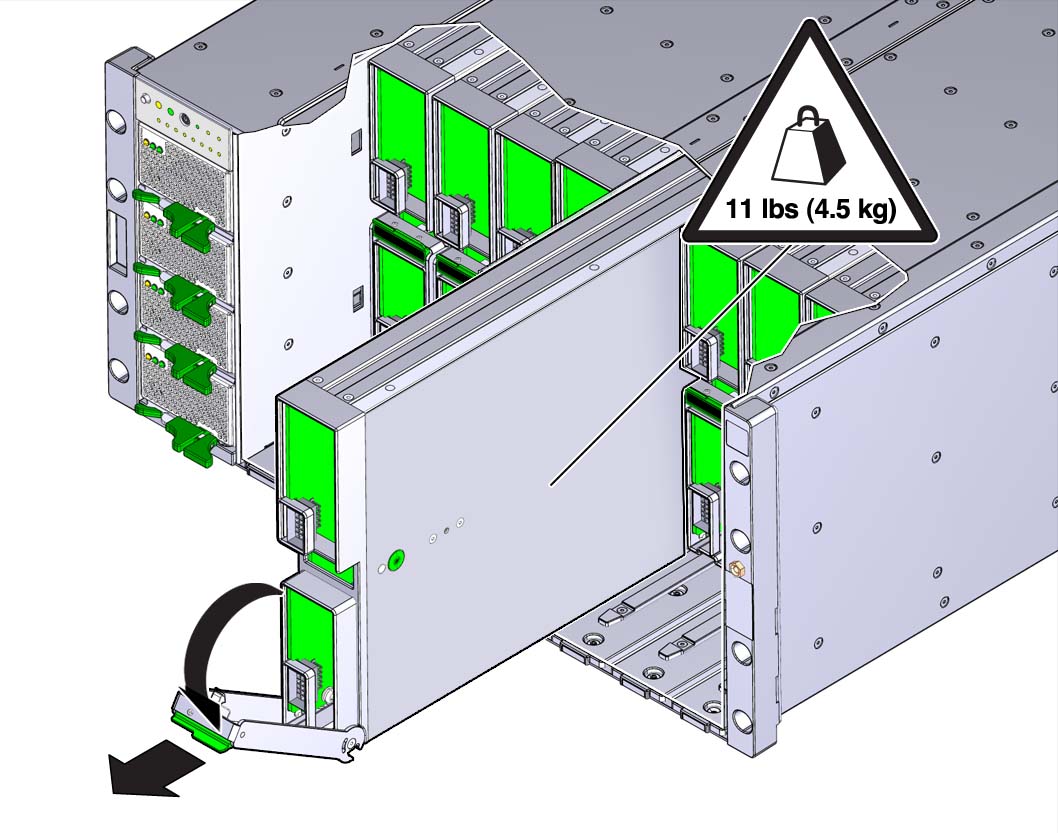

CMOD をミッドプレーンのコネクタから外すには、CMOD のレバーを下に回して CMOD から離します。
注意 - 指を挟まないように注意してください。レバーの下側から指を離しておきます。
このレバーによって、CMOD がミッドプレーンとその DPCC から外されます。
-
レバーを使用して CMOD を部分的にスライドさせ、両手でつかめるようになるまでサーバーから引き出します。
-

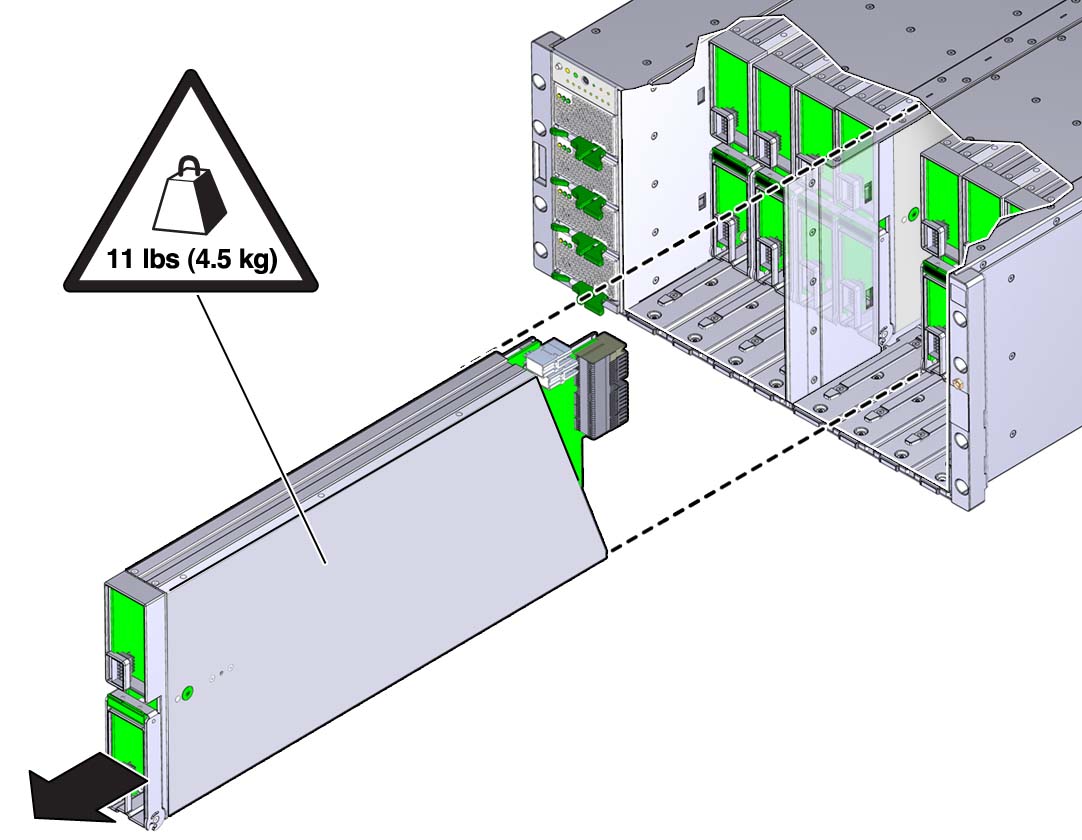

CMOD を取り外すには、それをゆっくりとサーバーから完全に引き出します。
