ファンモジュールを取り付ける

このコンポーネントは、サーバーの前面から直接アクセスします。交換用ファンモジュールを取り付けたり、ファンモジュールの後ろにある CMOD にアクセスしたあとでファンモジュールを取り付けたりするには、この手順を使用します。

始める前に

  1. ファンモジュールをスロットと合わせます。

    左側に緑色のリリースボタンのあるハンドルがスロットの下に位置していること、およびスロットの通気ベーンが自由に回ることを確認します。


    Caution

    注意  -  コンポーネントが損傷します。ファンモジュールをサーバーに滑り込ませるときに過度に力を加えないでください。CMOD 上のコネクタとファンモジュール上のコネクタの位置が正しく合っていることを確認します。

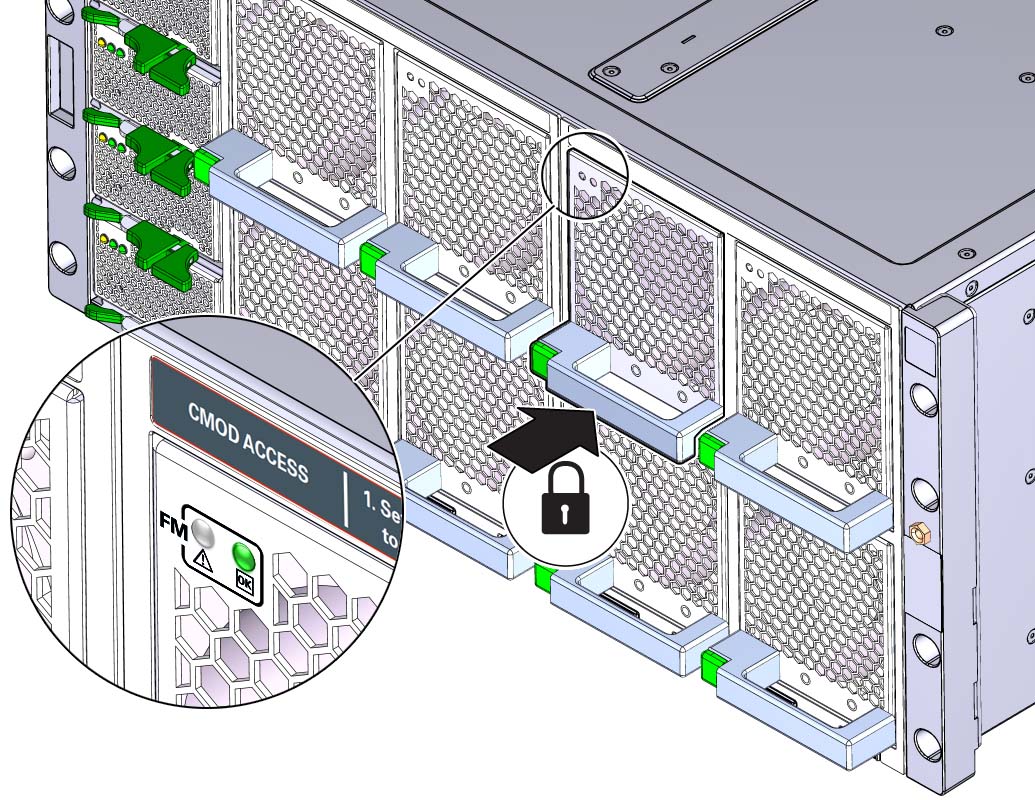

  2. ファンモジュールを取り付けるには、それが止まるまでスロット内にスライドさせ、ファンモジュールが所定の位置にロックされるまで内側に軽く押し込みます。

    ロックされると、カチッと音がします。

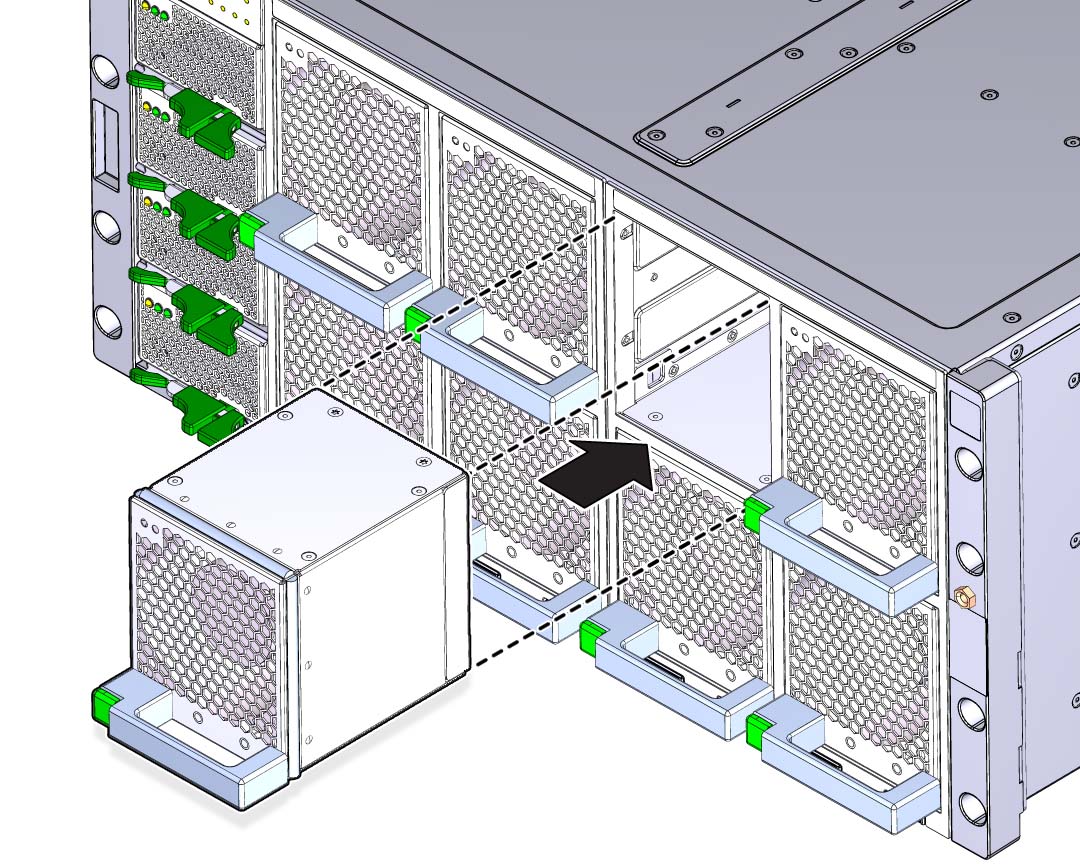

    image:スロットへのファンモジュールの取り付けを示す図。
  3. ファンモジュール上の緑色のファン OK インジケータが点灯し、常時点灯していることを確認します。
    image:ファンモジュールの前面にあるインジケータパネルを示す図。
