PCIe カードを取り外す

PCIe カードにアクセスするには、最初にその DPCC を取り外す必要があります (Remove a DPCCを参照)。各デュアル PCIe カードキャリア (DPCC) には、1 つまたは 2 つの PCIe カードを取り付けることができます。

PCIe カードを交換する場合やその構成を変更する場合は、この手順を実行します。

始める前に

• コンポーネントの保守性、位置、および名称については、Component Serviceability, Locations, and Designationsを参照してください。

1. ホットサービスのためのサーバーの準備を行います。Prepare the Server for Hot Serviceを参照してください。

   あるいは、コールドサービスのためのサーバーの準備を行うには、Prepare the Server for Cold Serviceを参照してください。

2. PCIe カードが含まれている DPCC を特定します。
3. DPCC を取り外します。Remove a DPCCを参照してください。
4. 蝶番が左側になるように DPCC の向きを合わせます。

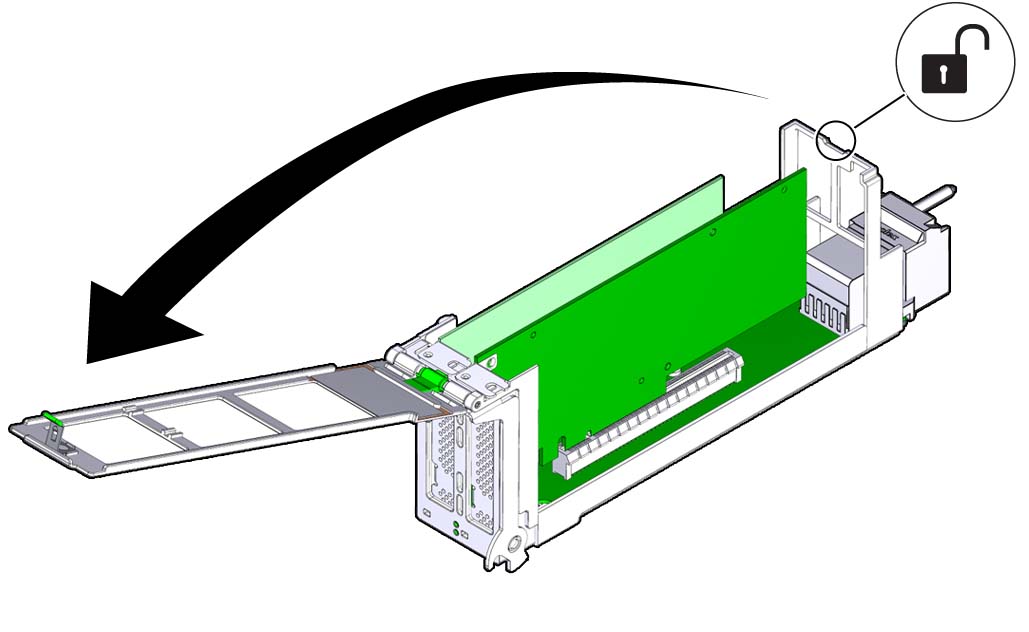

5. DPCC の上部を開くには、蓋の蝶番がない側の端にあるリリースラッチを持ち上げ、蓋を上に回してから左に回します。

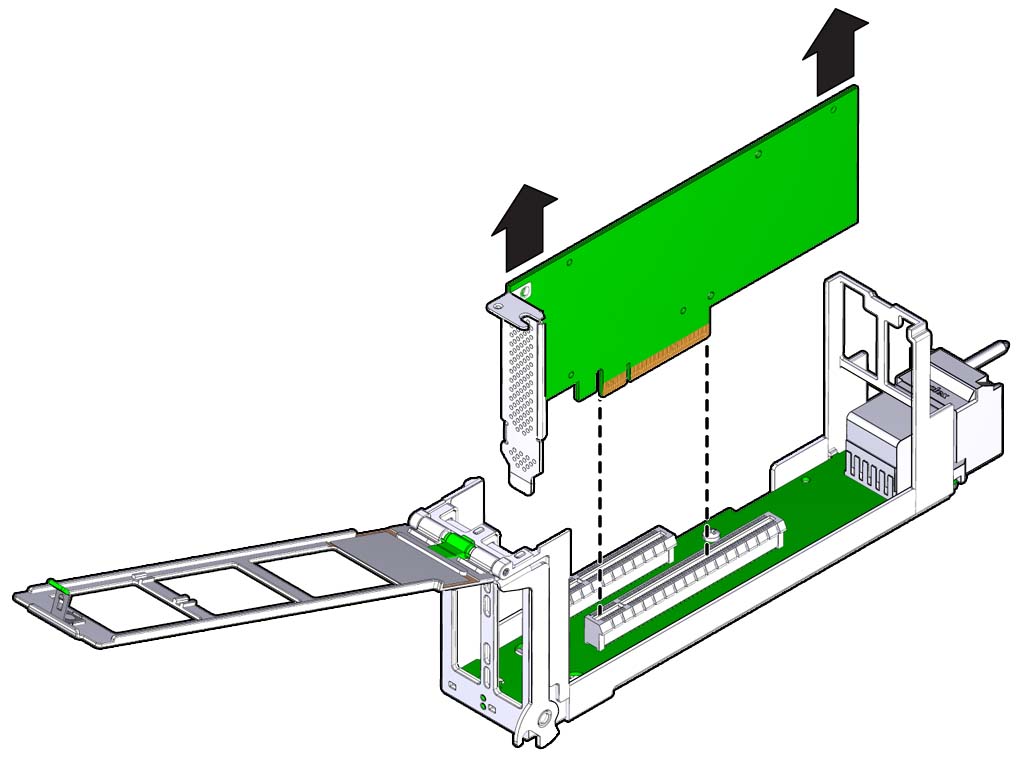

6. カードを取り外すには、それをまっすぐ引き上げて、そのコネクタから外します。


次のステップ

• Install a PCIe Card

関連項目

• Returning the Server to Operation。
