DPCC を取り外す
このコンポーネントは、サーバーの背面から直接操作します。デュアル PCIe カードキャリア (DPCC) には 2 枚の PCIe カードを格納できます。PCIe カードを交換したり、PCIe カードの取り外しと取り付けを行なったりするには、この手順を実行する必要があります。
始める前に
-
コンポーネントの保守性、位置、および名称については、Component Serviceability, Locations, and Designationsを参照してください。
-
この手順には不導体のスタイラスが必要です。
-
ホットサービスのためのサーバーの準備を行います。Prepare the Server for Hot Serviceを参照してください。
あるいは、コールドサービスのためのサーバーの準備を行うには、Prepare the Server for Cold Serviceを参照してください。
-

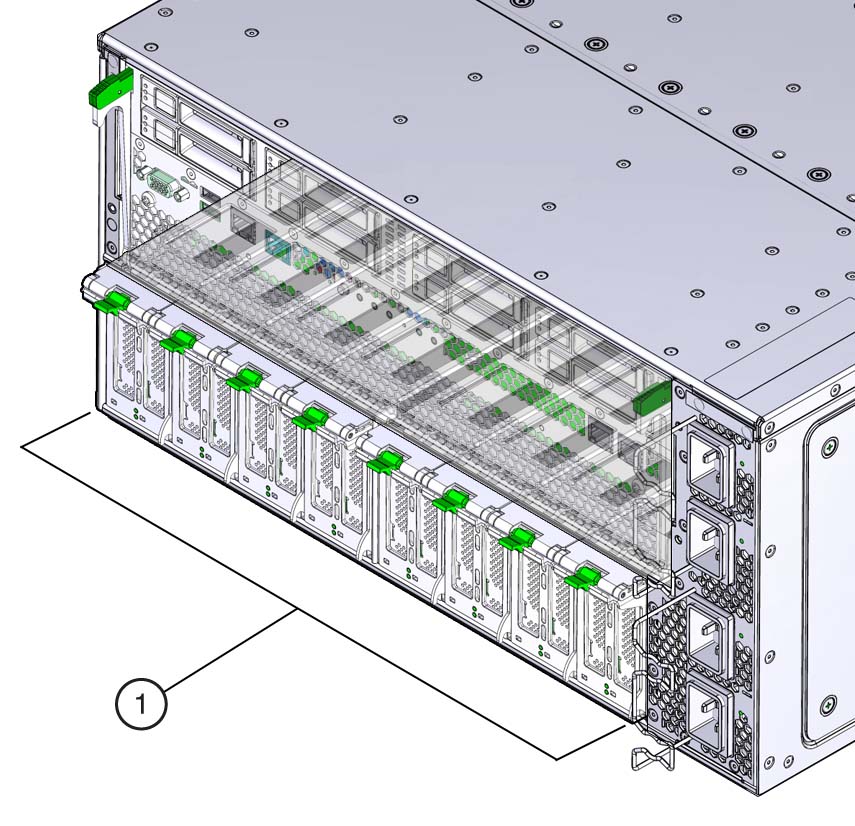

DPCC を特定します。
-
スタイラスを使用して、DPCC の前面にある両方の ATTN ボタンを押します (ボタンの位置については、Dual PCIe Card Carrier (DPCC) Indicatorsを参照してください)。
注 - PCIe カードが 1 つしかない場合、対応する ATTN ボタンのみ押してください。ATTN ボタンは、PCIe カードを取り外すリクエストをシステムに通知します。システムがそのリクエストを確認すると、デバイスがオフラインになり、各スロットの両方のインジケータが点灯します。インジケータが点灯している場合は、コンポーネントを取り外しても問題ありません。
-

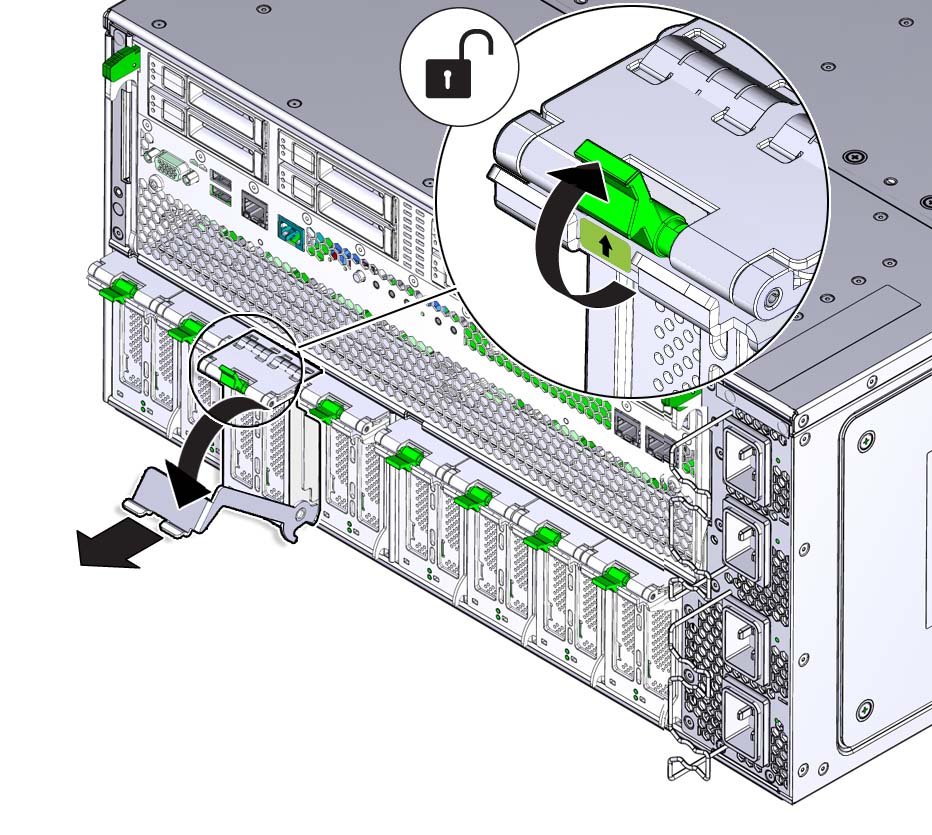

DPCC のレバーをロック解除するには、リリースラッチを持ち上げ、レバーを下向きに引っ張り、サーバーから引き出します。
このアクションにより、PCIe カードの I/O コネクタが CMOD 後部のコネクタから外れます。
-

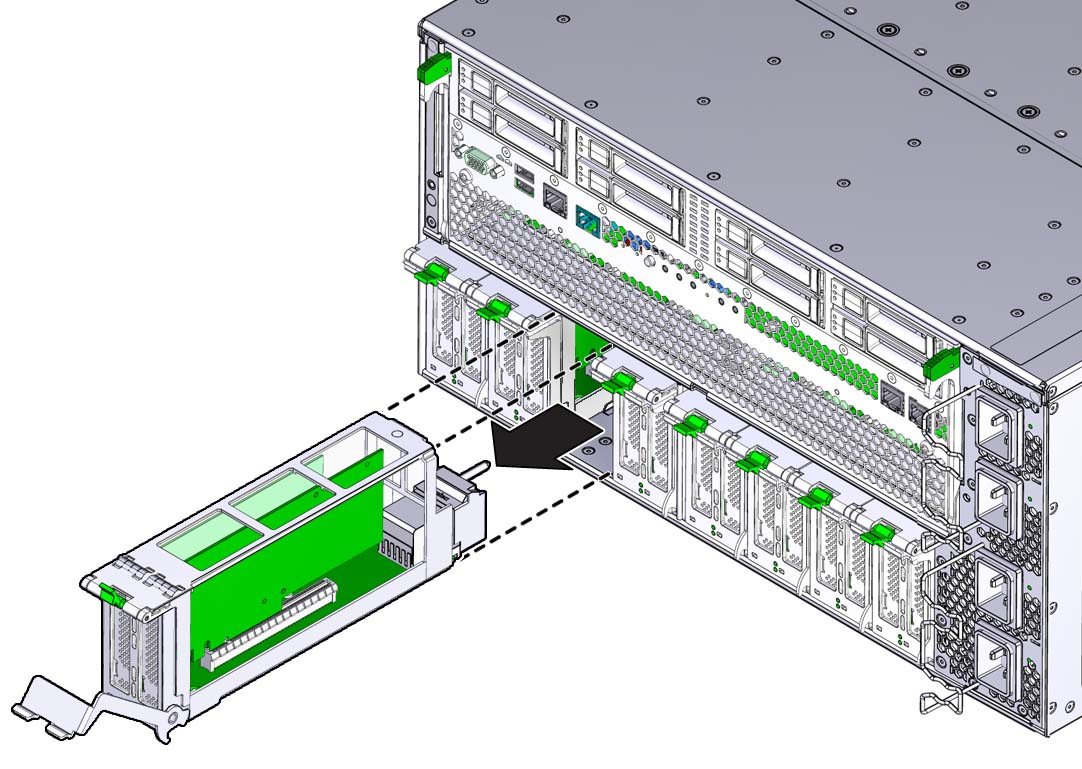

DPCC を取り外すには、それをサーバーから引き出します。
